Od marca 2011 r. Przeszklona kładka dla pieszych o długości 120 m łączy szpital St. Michael ' s z centrum badawczym Li Ka Shing Knowledge Institute. Konstrukcja nośna składa się z kilku owalnych stalowych pierścieni, które są ze sobą skręcone. Most o wysokości 15 m i szerokości 12 m został zaprojektowany przez Diamond and Schmitt Architects Inc.
Ponieważ mieszkańcy Toronto korzystają głównie z systemu PATH (podziemny system ścieżek dla pieszych, rozciągający się na długości 17.3 mil), miasto można było przekonać do wydania pozwolenia tylko ze względu na oryginalność architektoniczną. Lekkość mostu zapewniają zakrzywione i wstępnie naprężone termicznie szyby zespolone oraz krzyżujące się krzywe rury, które wspólnie tworzą konstrukcję nośną. Dzięki temu konstrukcja wygląda inaczej za każdym razem, gdy patrzy się na nią z innej perspektywy.
Gartner Steel and Glass GmbH, Würzburg, Niemcy
josef-gartner.permasteelisagroup.com

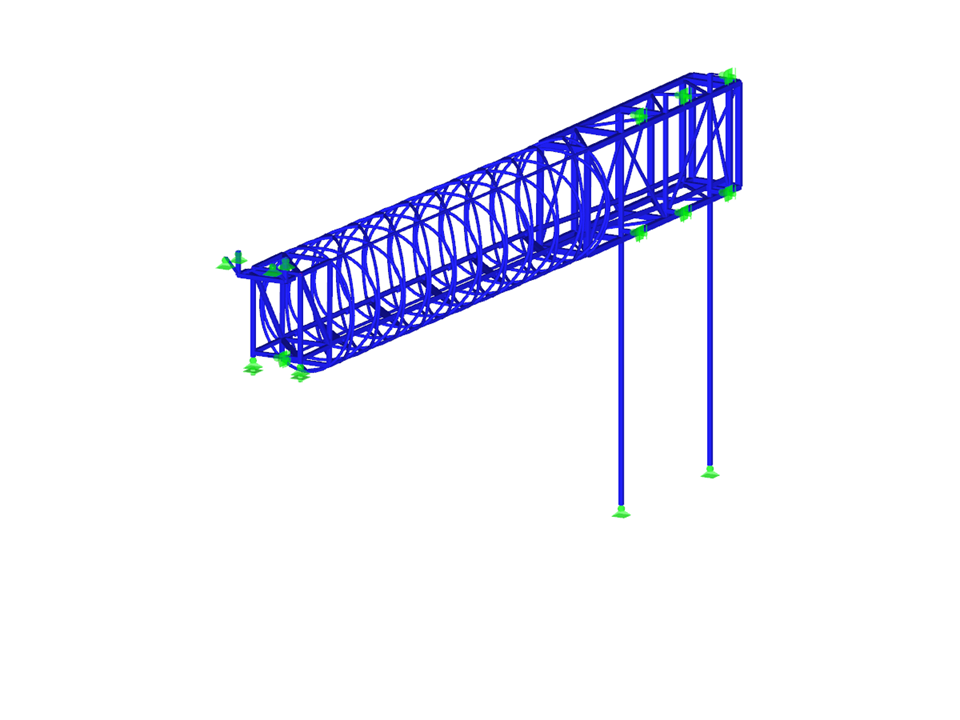

Model z wizualizacją odkształceń w RSTAB (© Gartner Steel and Glass GmbH)
Ponieważ mieszkańcy Toronto korzystają głównie z systemu PATH (podziemny system ścieżek dla pieszych, rozciągający się na długości 17.3 mil), miasto można było przekonać do wydania pozwolenia tylko ze względu na oryginalność architektoniczną. Lekkość mostu zapewniają zakrzywione i wstępnie naprężone termicznie szyby zespolone oraz krzyżujące się krzywe rury, które wspólnie tworzą konstrukcję nośną. Dzięki temu konstrukcja wygląda inaczej za każdym razem, gdy patrzy się na nią z innej perspektywy.
Gartner Steel and Glass GmbH, Würzburg, Niemcy
josef-gartner.permasteelisagroup.com
Model z wizualizacją odkształceń w RSTAB (© Gartner Steel and Glass GmbH)
Stalowy most dla pieszych
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 975 |
Liczba prętów | 1199 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 1 |
Ciężar całkowity | 23,384 t |
Wymiary (metryczne) | 3,817 x 32,212 x 14,342 m |
Wymiary (imperialne) | 12.52 x 105.68 x 47.05 feet |
Wersja programu | 7.04.33 |
