自2011年3月以来,St。Michael ' s医院与李嘉诚知识研究院研究中心的连接是了一座玻璃步行桥,长度为98.4米。 该钢结构桥梁的承重结构部分使用的材料主要为钢管结构,钢管之间采用相互交叉的布置形式。 这座桥梁的截面高度为15米,宽度为12.4米,由Diamond and Schmitt Architects Inc.设计。
因为在多伦多人们主要使用PATH系统(行人路径位于地下的系统,全长13.3英里),所以可以说服该镇仅根据建筑独创性进行许可。 弯曲和热预应力的中空玻璃板以及相互交叉的弯曲管件可以实现桥梁的轻巧。因此,每次您从其他角度看到结构时,结构都会不同。
Gartner Steel and Glass GmbH,维尔茨堡
josef-gartner.permasteelisagroup.com

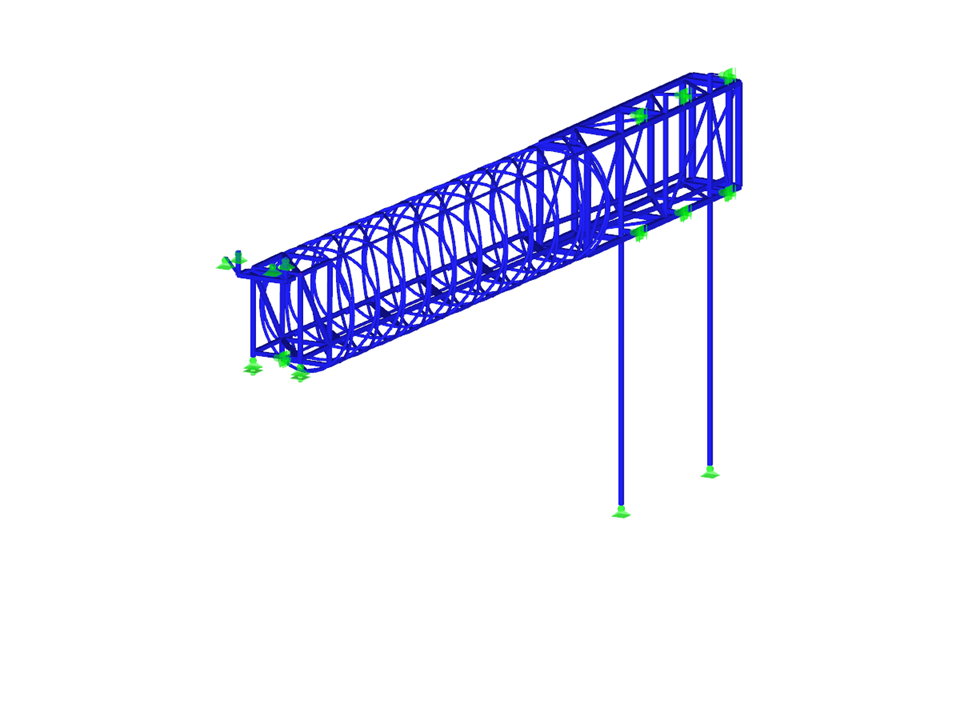

Model with deformation visualized in RSTAB (© Gartner Steel and Glass GmbH)
因为在多伦多人们主要使用PATH系统(行人路径位于地下的系统,全长13.3英里),所以可以说服该镇仅根据建筑独创性进行许可。 弯曲和热预应力的中空玻璃板以及相互交叉的弯曲管件可以实现桥梁的轻巧。因此,每次您从其他角度看到结构时,结构都会不同。
Gartner Steel and Glass GmbH,维尔茨堡
josef-gartner.permasteelisagroup.com
Model with deformation visualized in RSTAB (© Gartner Steel and Glass GmbH)
钢结构人行天桥
无法下载
客户项目/只视图
节点数目: | 975 |
杆件数目: | 1199 |
荷载工况数目 | 3 |
荷载组合数目 | 1 |
总重量 | 23,384 t |
翘曲区域尺寸 | 3.817 x 32.212 x 14.342 m |
软件版本 | 7.04.33 |
