Desde marzo de 2011, un puente peatonal de vidrio con una longitud de 30 metros ha conectado el Hospital St. Michael ' con el centro de investigación del Instituto del Conocimiento Li Ka Shing. La estructura de soporte se compone de varios anillos de acero ovalados que están trenzados. El puente, con una altura de sección de 4,5 m y un ancho de 3,6 m, fue diseñado por Diamond and Schmitt Architects Inc.
Como los habitantes de Toronto utilizan principalmente el sistema PATH (un sistema subterráneo de senderos peatonales que se extiende a lo largo de 17.3 millas), se pudo persuadir a la ciudad de otorgar el permiso solo por motivos de originalidad arquitectónica. La ligereza del puente se alcanza mediante paneles curvos y pretensados térmicamente de vidrio aislante, así como tubos curvos que se cruzan entre sí, todos juntos formando la estructura de soporte. Por lo tanto, la construcción aparece de manera diferente cada vez que la ve desde otra perspectiva.
Gartner Steel and Glass GmbH, Wurzburgo, Alemania
josef-gartner.permasteelisagroup.com

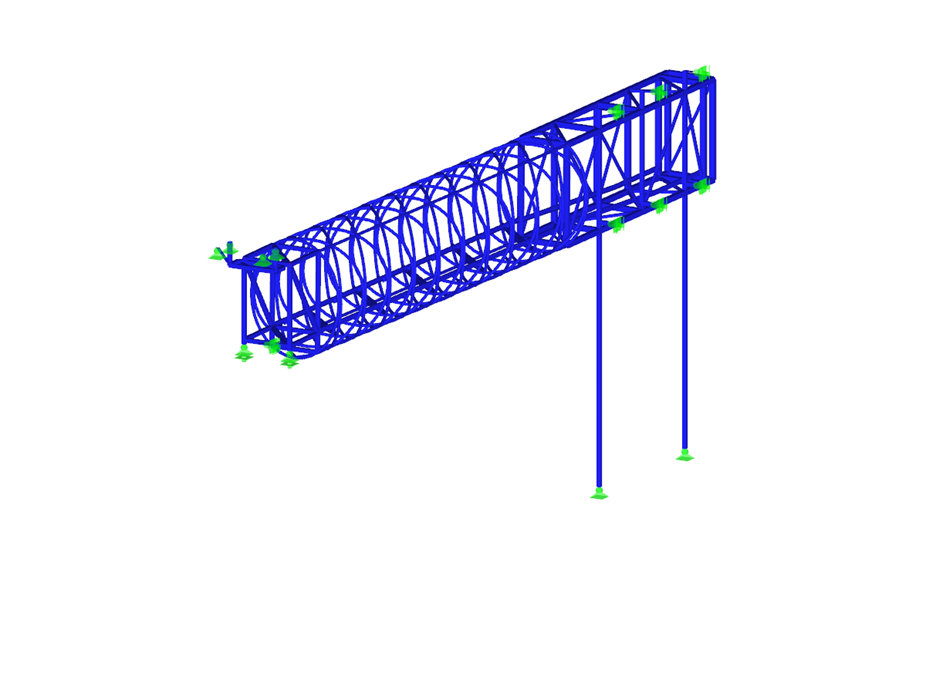

El modelo con deformaciones visualizado en RSTAB (© Gartner Steel and Glass GmbH)
Como los habitantes de Toronto utilizan principalmente el sistema PATH (un sistema subterráneo de senderos peatonales que se extiende a lo largo de 17.3 millas), se pudo persuadir a la ciudad de otorgar el permiso solo por motivos de originalidad arquitectónica. La ligereza del puente se alcanza mediante paneles curvos y pretensados térmicamente de vidrio aislante, así como tubos curvos que se cruzan entre sí, todos juntos formando la estructura de soporte. Por lo tanto, la construcción aparece de manera diferente cada vez que la ve desde otra perspectiva.
Gartner Steel and Glass GmbH, Wurzburgo, Alemania
josef-gartner.permasteelisagroup.com
El modelo con deformaciones visualizado en RSTAB (© Gartner Steel and Glass GmbH)
Puente peatonal de acero
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 975 |
Número de barras | 1199 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 1 |
Peso completo | 23.384 t |
Dimensiones (métricas) | 3,817 x 32,212 x 14,342 m |
Dimensiones (imperiales) | 12.52 x 105.68 x 47.05 feet |
Versión del programa | 7.04.33 |
