С марта 2011 года соединяет больницу Сейнт Майкл и исследовательский центр «Li Ka Shing Knowledge Institute» новый стеклянный пешеходный мост длиной 30 м. Его несущая конструкция состоит из нескольких взаимно переплетенных стальных колец. За разработку проекта данного моста с высотой разреза 4,6 м и шириной 3,8 м, отвечала компания Diamond and Schmitt Architects Inc. из Торонто.
Поскольку жители Торонто используют в основном подземную систему пешеходных дорожек PATH, которая на данный момент составляет около 28 км, удалось убедить управление города в строительстве моста только благодаря его оригинальной архитектуре. Система изогнутых и термически преднапряженных панелей изоляционного стекла и округлых взаимно пересекающихся трубчатых элементов, которые образуют собой несущую конструкцию моста, создают вместе необыкновенный вид, когда с разных точек зрения мост как будто выглядит по-разному.
Gartner Steel and Glass GmbH, Вюрцбург, Германя
josef-gartner.permasteelisagroup.com

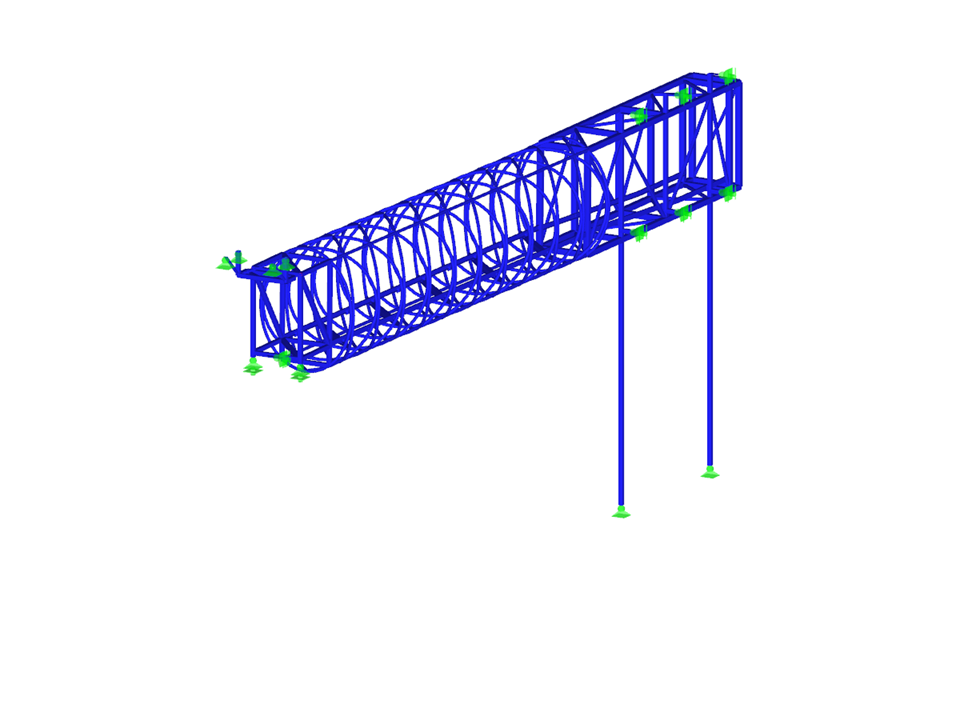

Визуализация модели с деформациями в программе RSTAB (© Gartner Steel and Glass GmbH)
Поскольку жители Торонто используют в основном подземную систему пешеходных дорожек PATH, которая на данный момент составляет около 28 км, удалось убедить управление города в строительстве моста только благодаря его оригинальной архитектуре. Система изогнутых и термически преднапряженных панелей изоляционного стекла и округлых взаимно пересекающихся трубчатых элементов, которые образуют собой несущую конструкцию моста, создают вместе необыкновенный вид, когда с разных точек зрения мост как будто выглядит по-разному.
Gartner Steel and Glass GmbH, Вюрцбург, Германя
josef-gartner.permasteelisagroup.com
Визуализация модели с деформациями в программе RSTAB (© Gartner Steel and Glass GmbH)
Стальной пешеходный мост
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 975 |
Количество стержней | 1199 |
Количество загружений | 3 |
Количество сочетаний нагрузок | 1 |
Общий вес | 23,384 t |
Размеры (метрические) | 3,817 x 32,212 x 14,342 m |
Размеры (имперские) | 12.52 x 105.68 x 47.05 feet |
Версия программы | 7.04.33 |
