Seit März 2011 verbindet die 30 m lange gläserne Fußgängerbrücke das St. Michael´s Hospital mit dem neuen Forschungszentrum Li Ka Shing Knowledge Institute. Die Tragkonstruktion besteht aus ovalen Stahlringen, die jeweils verdreht zueinander angeordnet sind. Die im Querschnitt 4,60 m hohe und 3,80 m breite Brücke ist ein Entwurf von Diamond and Schmitt Architects Inc. aus Toronto.
>Da in Toronto vorrangig das unterirdische Fußgängerwegesystem PATH genutzt wird, welches sich auf einer Länge von 28 km erstreckt, konnte die Stadt nur durch die architektonische Originalität der Brücke zur Genehmigung bewegt werden. Gebogene, thermisch vorgespannte Isolierglasscheiben geben der Tragstruktur aus sich kreuzenden gebogenen Rohren seine Leichtigkeit und bieten aus jeder Ansicht heraus ein anderes Erscheinungsbild.
Gartner Steel and Glass GmbH, Würzburg
josef-gartner. permasteelisagroup. com

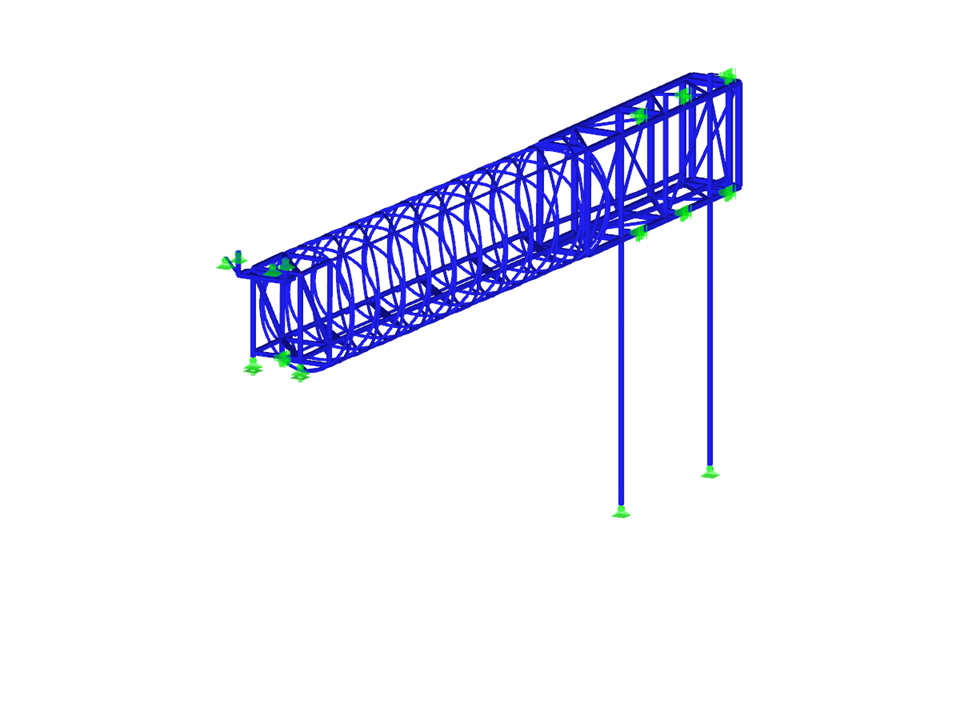

- Modell mit visualisierter Verformung in RSTAB (© Gartner Steel and Glass GmbH)
Fußgängerbrücke aus Stahl
Anzahl Knoten | 975 |
Anzahl Stäbe | 1199 |
Anzahl Lastfälle | 3 |
Anzahl Lastkombinationen | 1 |
Gesamtgewicht | 23.384 t |
Abmessungen (metrisch) | 3.817 x 32.212 x 14.342 m |
Abmessungen (imperial) | 12.52 x 105.68 x 47.05 feet |
Programmversion | 7.04.33 |
