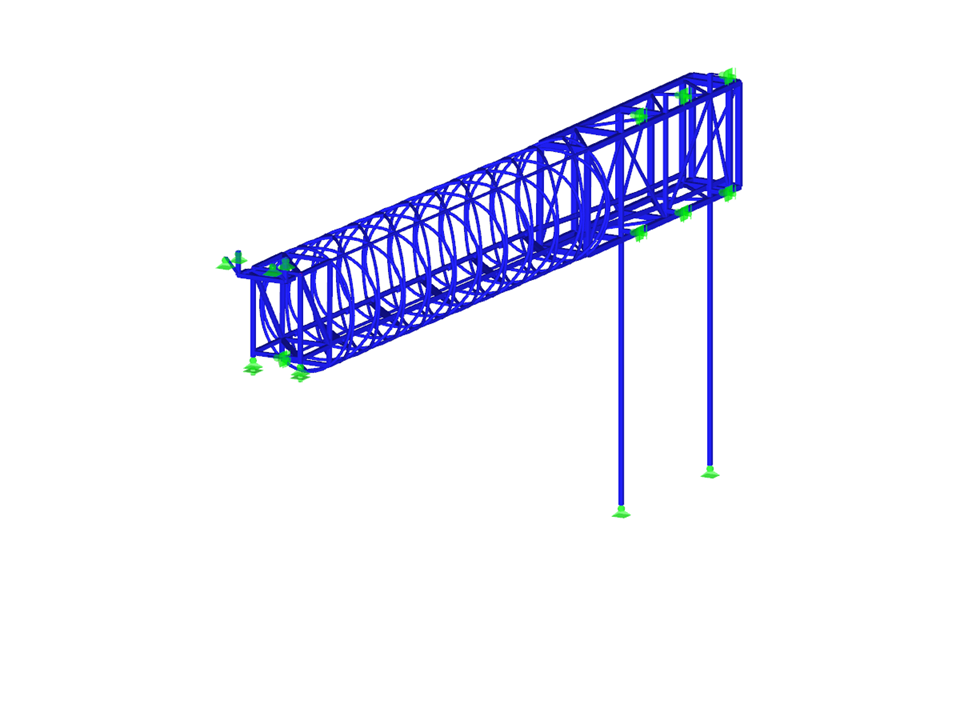

Desde março de 2011 que uma ponte pedonal em vidro com um comprimento de 30 m faz a ligação entre o hospital St. Michael e o novo centro de investigação Li Ka Shing Knowledge Institute. A estrutura de apoio é constituída por vários anéis de aço ovalizados, dispostos de maneira rodada entre si. A ponte, com uma altura de secção de 4,60 m e 3,80 m de largura, foi projetada pela empresa Diamond and Schmitt Architects Inc. de Toronto.
>Sendo que os cidadãos de Toronto utilizam no seu dia a dia principalmente o PATH, um complexo de túneis subterrâneos com uma extensão total de 28 km, a câmara da cidade só podia ser convencida a aprovar o projeto se este propusesse uma arquitetura original para a ponte. Os painéis de vidro isolante curvados e termicamente pré-esforçados dão à estrutura portante, formada pelo cruzamento de tubos curvados, a sua leveza e oferecem uma aparência sempre diferente, dependendo da perspetiva.
Gartner Steel and Glass GmbH, Würzburg, Alemanha
josef-gartner. permasteelisagroup. com
Modelo com deformações visualizado no RSTAB (© Gartner Steel and Glass GmbH)
>Sendo que os cidadãos de Toronto utilizam no seu dia a dia principalmente o PATH, um complexo de túneis subterrâneos com uma extensão total de 28 km, a câmara da cidade só podia ser convencida a aprovar o projeto se este propusesse uma arquitetura original para a ponte. Os painéis de vidro isolante curvados e termicamente pré-esforçados dão à estrutura portante, formada pelo cruzamento de tubos curvados, a sua leveza e oferecem uma aparência sempre diferente, dependendo da perspetiva.
Gartner Steel and Glass GmbH, Würzburg, Alemanha
josef-gartner. permasteelisagroup. com
Modelo com deformações visualizado no RSTAB (© Gartner Steel and Glass GmbH)
Ponte pedonal em aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 975 |
Número de barras | 1199 |
Número de casos de carga | 3 |
Número de combinações de cargas | 1 |
Peso total | 23,384 t |
Dimensões (métricas) | 3,817 x 32,212 x 14,342 m |
Dimensões (imperial) | 12.52 x 105.68 x 47.05 feet |
Versão do programa | 7.04.33 |
