RSECTION 截面可以通过 Grasshopper 中的模型模板进行定义。
创建 RSECTION 截面模板
将 RSECTION 截面导入 RFEM 6：
然后将 RFEM 文件另存为模板 (*.ft6 文件)：
在 Grasshopper 中引用模板
在 Grasshopper 中，可以在导出组件中输入已保存的 RFEM 模板文件路径 (使用模板)。

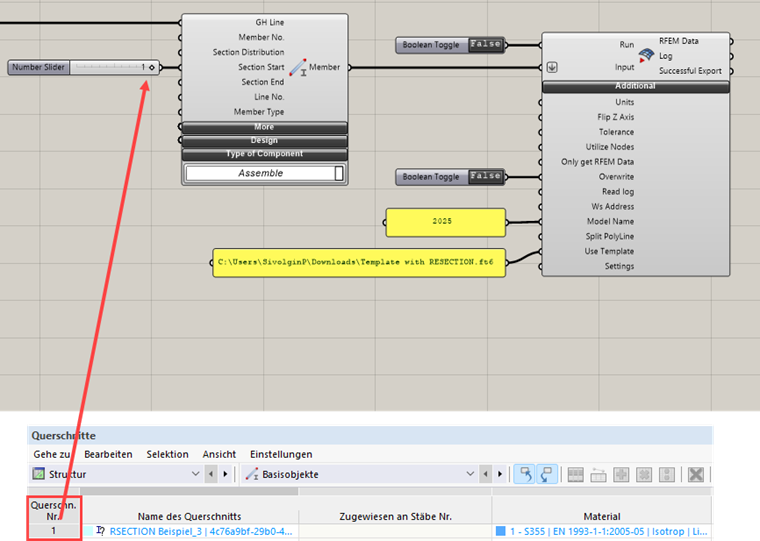

Grasshopper 中定义 RSECTION 截面
如何在 Grasshopper 中定义 RSECTION 截面?
