Jak zdefiniować przekroje RSECTION w programie Grasshopper?
Przekroje RSECTION mogą być definiowane za pomocą szablonu modelu w Grasshopperze.
Zaimportuj swój przekrój RSECTION do RFEM 6:
Następnie zapisz plik RFEM jako szablon (plik *.ft6):

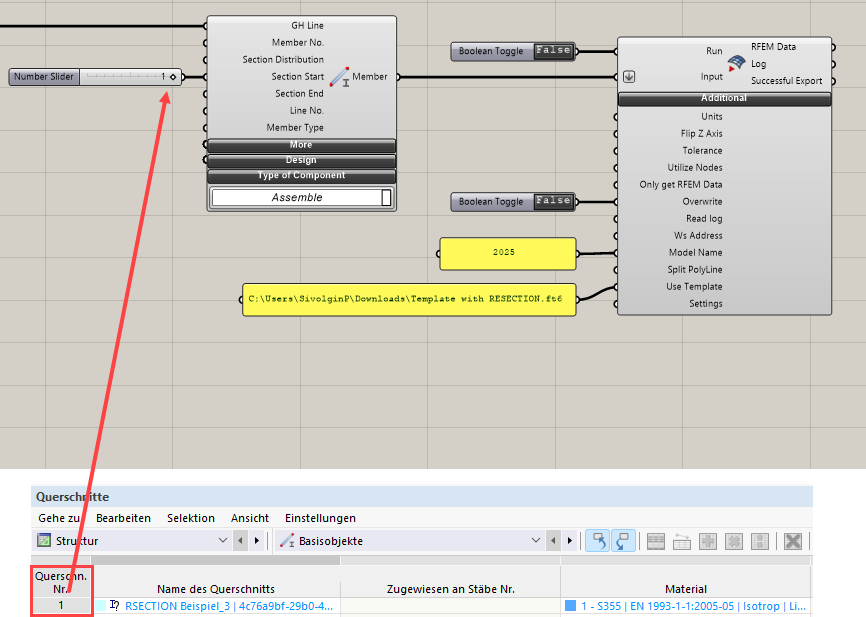

W Grasshopperze można uzyskać dostęp do tego pliku szablonu, podając ścieżkę do zapisanej pliku szablonu RFEM w komponencie eksportu (Use Template).
Pan Sivolgin wspiera rozwój produktów w dziedzinie interfejsów.
