Definir secções do RSECTION no Grasshopper

Como é que as secções do RSECTION podem ser definidas no Grasshopper?

Resposta:

Os perfis RSECTION podem ser definidos através de um modelo no Grasshopper.

Criar um modelo com o perfil RSECTION

Importe o seu perfil RSECTION para o RFEM 6:

Em seguida, salve o arquivo RFEM como um modelo (arquivo *.ft6):

Als Vorlage speichern
Als Vorlage speichern

Referenciar o modelo no Grasshopper

No Grasshopper, você pode acessar este arquivo de modelo apontando o caminho do arquivo de modelo RFEM salvo no componente de exportação (Use Template).

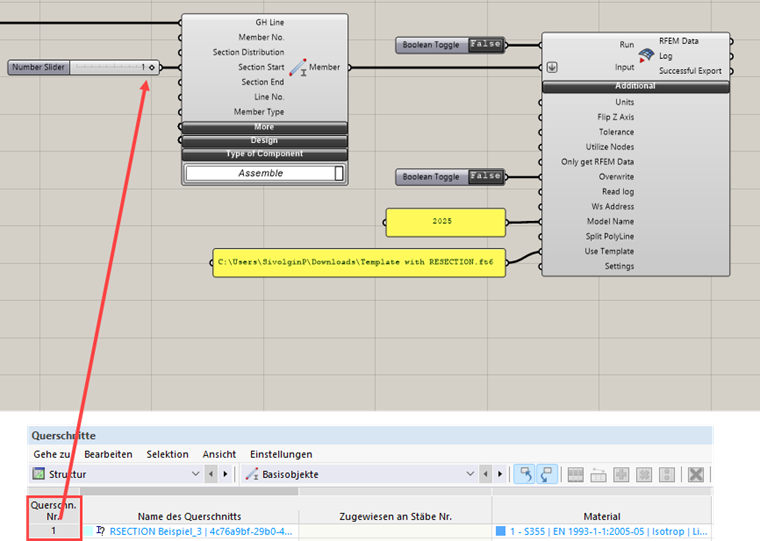

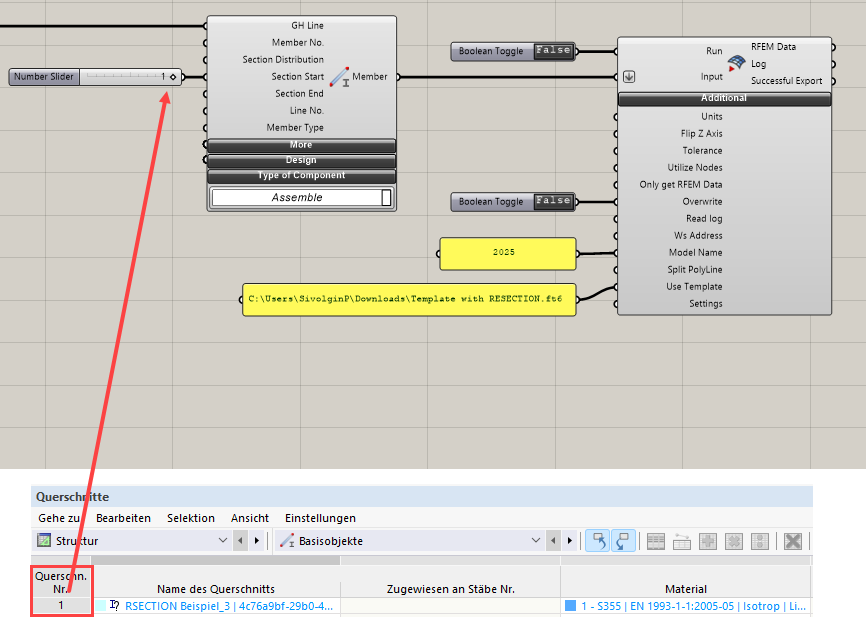

A imagem mostra uma referência ao número de secção do modelo de RFEM e uma representação do RSECTION no Grasshopper.
Referência ao número de secção | Grasshopper RSECTION
Autor

O Eng. Sivolgin presta apoio no desenvolvimento de produtos na área de interfaces.

Downloads
FAQ 005670 | RSECTION Querschnitte in Grasshopper definieren
12,86 KB
