Este modelo foi utilizado para demonstrar como gerar menos combinações de carga através da redução dos casos de carga.

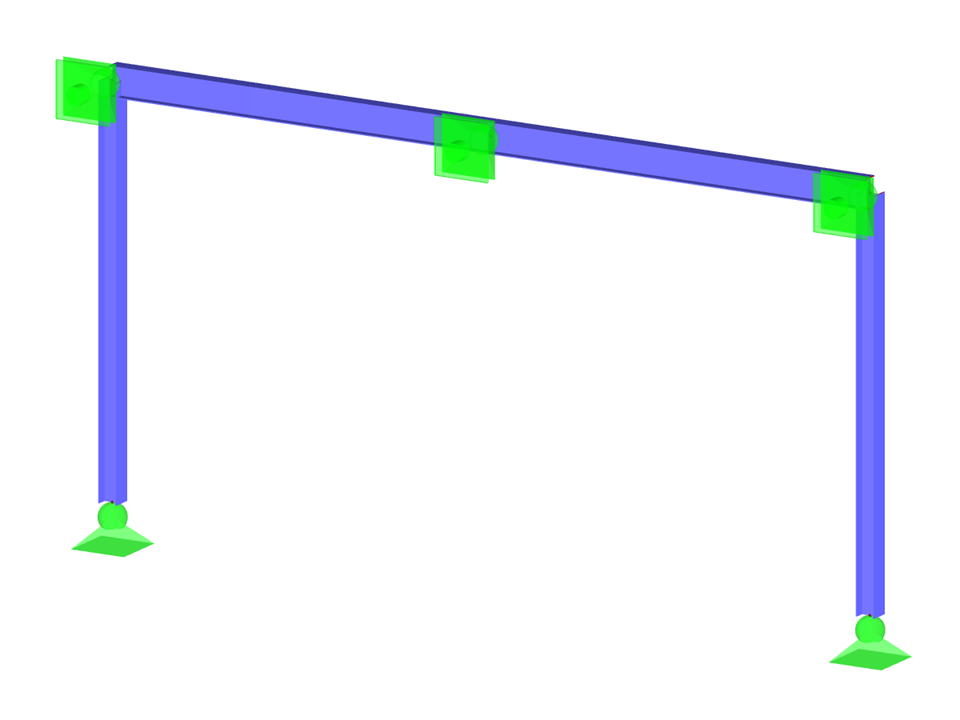

Estrutura de pórtico de aço
Número de nós | 5 |
Número de linhas | 4 |
Número de barras | 4 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 4 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 1 |
Peso total | 0,676 t |
Dimensões (métricas) | 8,000 x 4,000 x 0,000 m |
Dimensões (imperial) | 26.25 x 13.12 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
