Model ten posłużył do zademonstrowania, w jaki sposób można wygenerować mniejszą liczbę kombinacji obciążeń poprzez redukcję przypadków obciążeń.

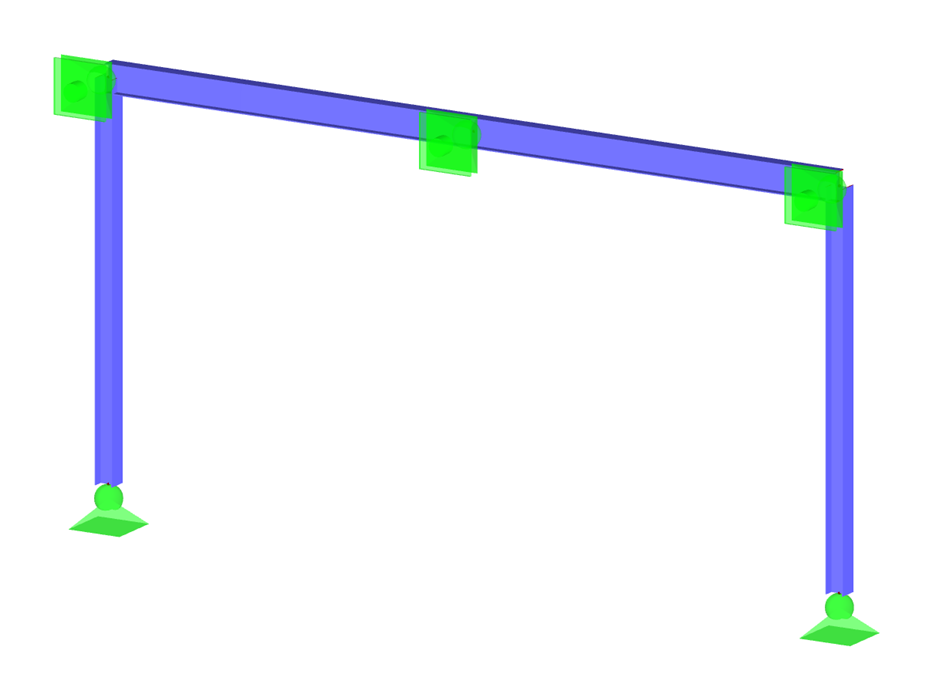

stalowa konstrukcja ramowa
Liczba węzłów | 5 |
Liczba linii | 4 |
Liczba prętów | 4 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 4 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 0,676 t |
Wymiary (metryczne) | 8,000 x 4,000 x 0,000 m |
Wymiary (imperialne) | 26.25 x 13.12 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
