Domanda:

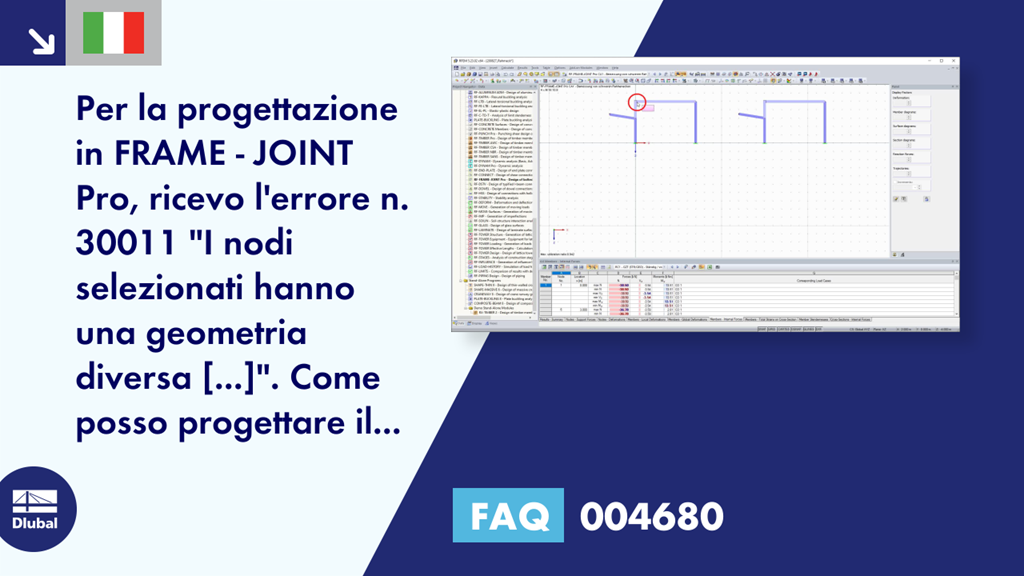

Per la progettazione in FRAME ‑ JOINT Pro, ricevo l'errore n. 30011 "I nodi selezionati hanno una geometria diversa [...]". Come posso progettare il mio collegamento?
Risposta:
Verificare le sezioni trasversali del giunto del telaio o del collegamento.
Il programma verifica se l'assegnazione di aste è consentita per il calcolo. In caso contrario, verrà visualizzata una nota a piè di pagina, spiegata nella colonna "Commento". Probabilmente hai utilizzato una sezione trasversale che non è prevista per il progetto del collegamento.
Nel nostro esempio, viene visualizzata la Nota 23 e quindi il raggio sinistro viene assegnato manualmente: "Trave sinistra: La sezione trasversale non è una sezione a I. "
Nella finestra 1.2 Sezioni trasversali, è possibile aprire la libreria delle sezioni trasversali per verificare quali sezioni trasversali possono essere selezionate per il tipo di giunto del telaio (attivare la definizione manuale della geometria nella finestra 1.1 "Dati generali").
