Scarica il modello di un telaio rigido e aprilo con il programma FEM RFEM.
Questo modello è stato utilizzato nella formazione online gratuita 'RFEM per studenti | Parte 1 "l'8 maggio 2020.
Modello utilizzato in

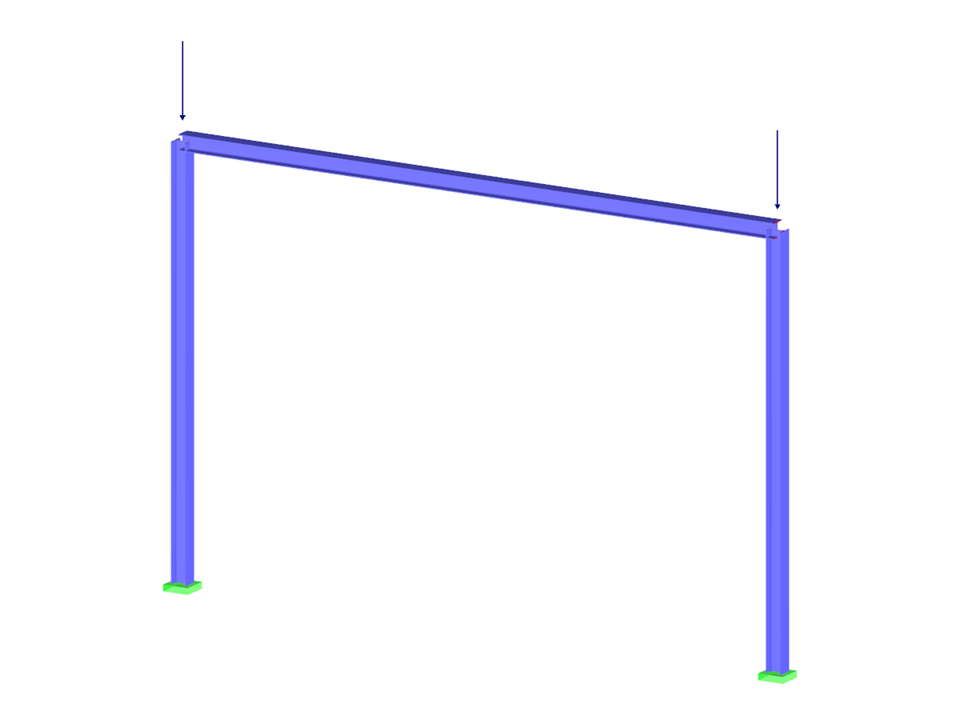

Telaio rigido
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di casi di carico | 1 |
| Peso totale | 3,275 t |
| Dimensioni (metriche) | 12.500 x 0.500 x 8.250 m |
| Dimensioni (imperiali) | 41.01 x 1.64 x 27.07 feet |
| Versione del programma | 5.23.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
