Este modelo de pórtico empotrado se diseñó para su uso en el programa de MEF RFEM y demuestra el comportamiento de las estructuras de pórtico estables. Se aplicó en la formación online gratuita "RFEM para estudiantes | Parte 1" del 8 de mayo de 2020. La estructura del archivo ayuda a los usuarios a realizar análisis de estabilidad y a comprender las respuestas dinámicas de los pórticos. La guía facilita la descarga y apertura del modelo.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

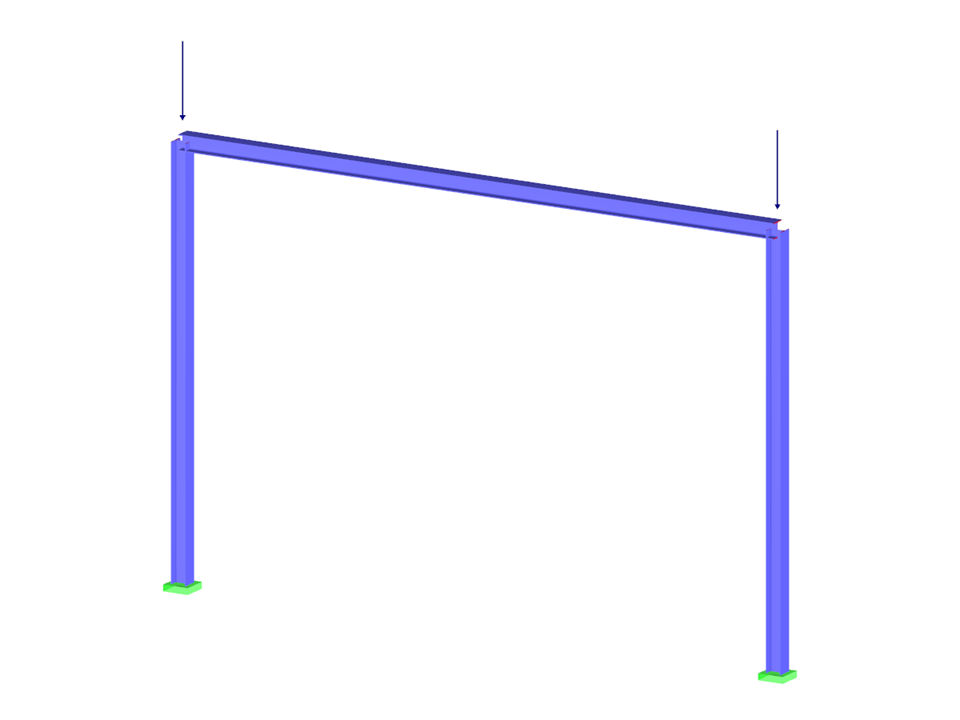

Pórtico empotrado simétrico
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de casos de carga | 1 |
| Peso completo | 3,275 t |
| Dimensiones (métricas) | 12,500 x 0,500 x 8,250 m |
| Dimensiones (imperiales) | 41.01 x 1.64 x 27.07 feet |
| Versión del programa | 5.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
