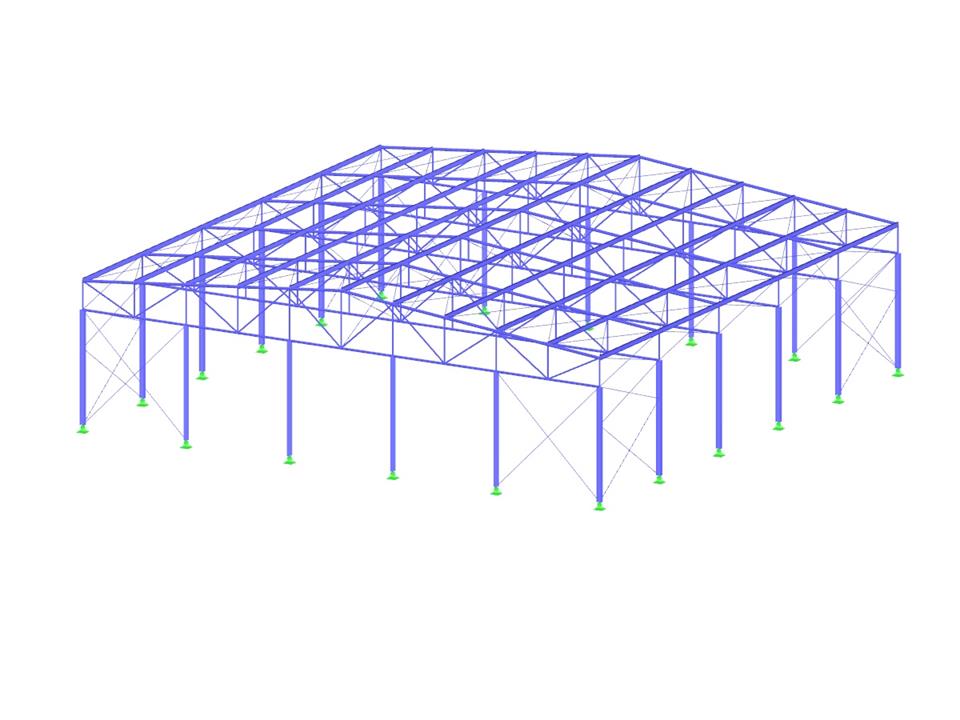

El modelo 3D de RFEM de un pabellón de acero demuestra el uso de perfiles de acero conformados en frío y secciones transversales en aplicaciones industriales. Ofrece modelaciones precisas de las estructuras portantes y detalles de conexiones. Se implementan enfoques innovadores para la optimización del material en la práctica. La construcción es ideal para proyectos exigentes de estructuras de acero. El enfoque está en la implementación eficiente de métodos modernos de construcción de acero.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Pabellón de acero con secciones conformadas en frío
| Número de nudos | 164 |
| Número de líneas | 437 |
| Número de barras | 437 |
| Número de casos de carga | 10 |
| Número de combinaciones de carga | 44 |
| Peso completo | 32,895 t |
| Dimensiones (métricas) | 30,313 x 30,313 x 9,156 m |
| Dimensiones (imperiales) | 99.45 x 99.45 x 30.04 feet |
| Versión del programa | 5.08.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
