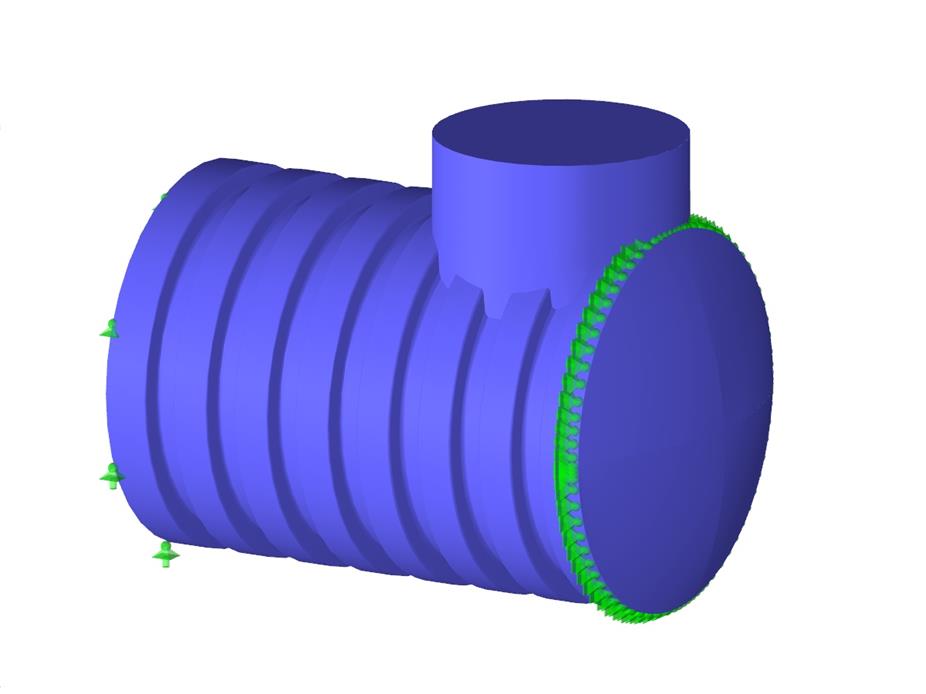

El modelo presenta un separador con una boquilla integrada, diseñado para la separación y derivación precisas en estructuras de construcción. El nombre Prof. Dr.-Ing. G. Nonhoff refleja la experiencia profunda tras esta construcción del modelo. La repetición múltiple del nombre subraya la importancia significativa de la función del separador. Los detalles técnicos en el modelo permiten un análisis preciso de los mecanismos internos. Dado que el modelo está marcado como "No descargable", solo está disponible para visualización.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Separador con espiga
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 370 |
| Número de líneas | 238 |
| Número de superficies | 146 |
| Número de casos de carga | 2 |
| Peso completo | 0,030 t |
| Dimensiones (métricas) | 3,086 x 2,525 x 2,647 m |
| Dimensiones (imperiales) | 10.12 x 8.28 x 8.68 feet |
| Versión del programa | 5.06.11 |
