Descargue el modelo de un voladizo aquí y ábralo con el programa RFEM de FEM.
Este modelo se utilizó para la FAQ 1062, entre otros.

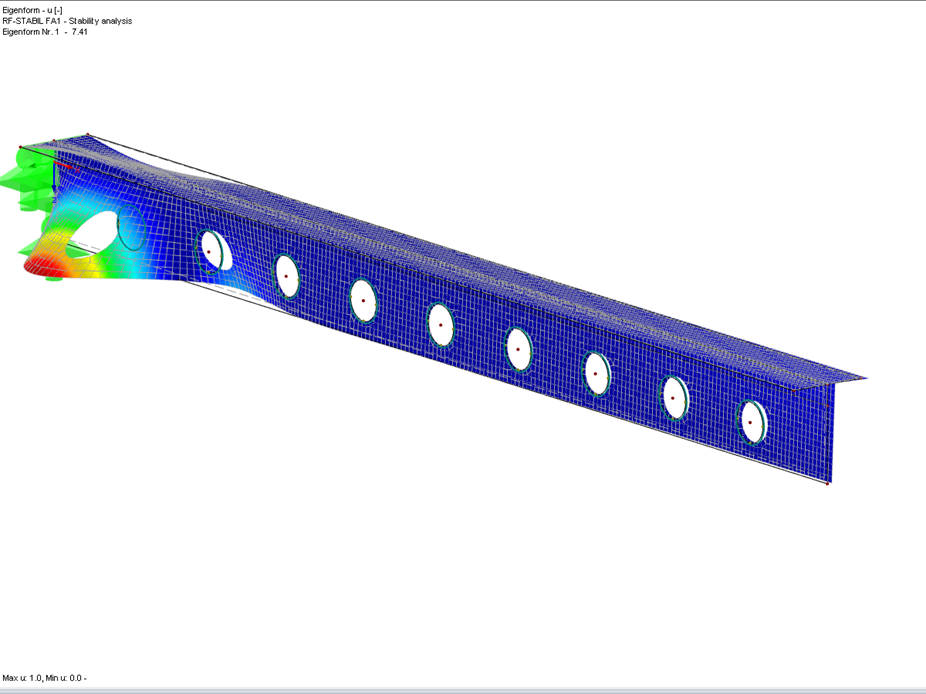

Voladizo - Pandeo
Número de nudos | 46 |
Número de líneas | 20 |
Número de barras | 1 |
Número de superficies | 3 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinaciones de carga | 2 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.128 t |
Dimensiones (métricas) | 3,000 x 0,242 x 0,200 m |
Dimensiones (imperiales) | 9.84 x 0.79 x 0.66 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.

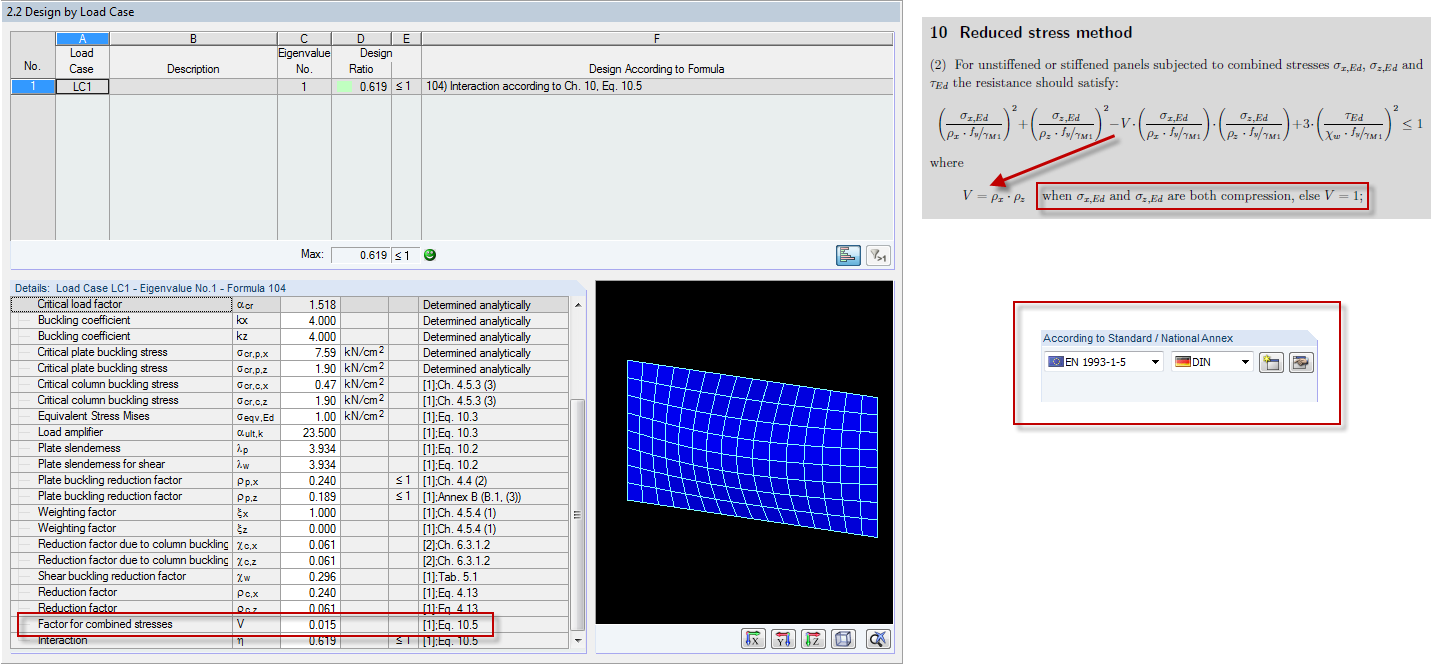

![Beulnachweis für kombinierte Beanspruchungen nach DIN EN 1993-1-5](/es/webimage/010090/2422622/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Modelo de la estructura de armadura de acero](/es/webimage/009258/2417801/01-es_kb001510-png.png?mw=512&hash=01f841ec6dfa1088e61da723ed5cc72c19fa8a9b)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/es/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![La rigidez de la conexión de acero y su influencia en el cálculo estructural](/es/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![Aktivierung des Kamera-Flugmodus über das RFEM-Menü](/es/webimage/007231/1773731/Kamera-Flugmodus.png?mw=512&hash=bfe40bd5994b64cf3b32c3ec1894bde55d8396b8)
Con la opción de visualización modo cámara de vuelo, puede volar a través de su estructura RFEM y RSTAB. Controla la dirección y la velocidad del vuelo con tu teclado. Además, puede guardar el vuelo a través de su estructura como un video.
![Definition einer Lastausmitte für eine konstante Stablast](/es/webimage/006848/1585471/01-es-png.png?mw=512&hash=f24729b1db7332908555aed3d18861d563c9c6d5)

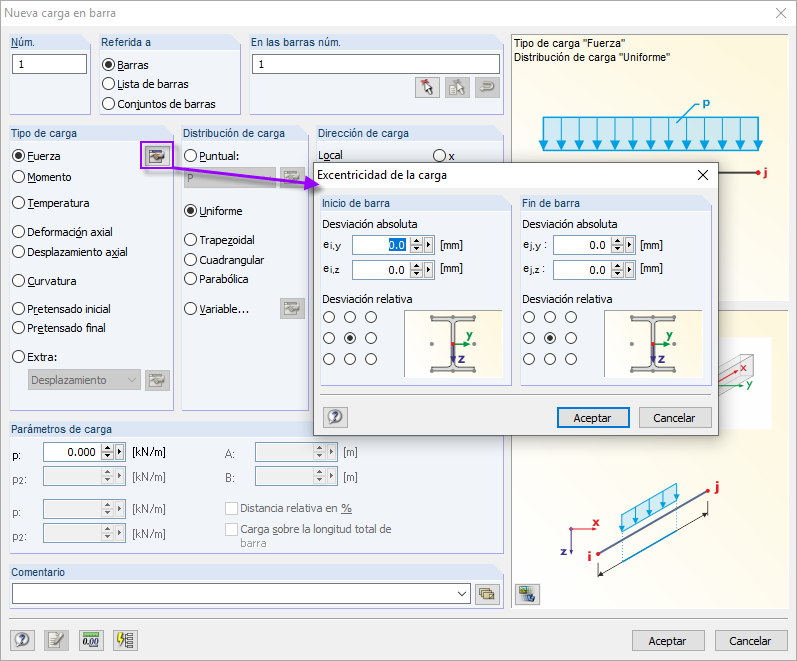

Puede definir excentricidades para cargas en barras del tipo de carga 'Fuerza'. Puede aplicar las excentricidades de carga por medio de una desviación absoluta o relativa.
