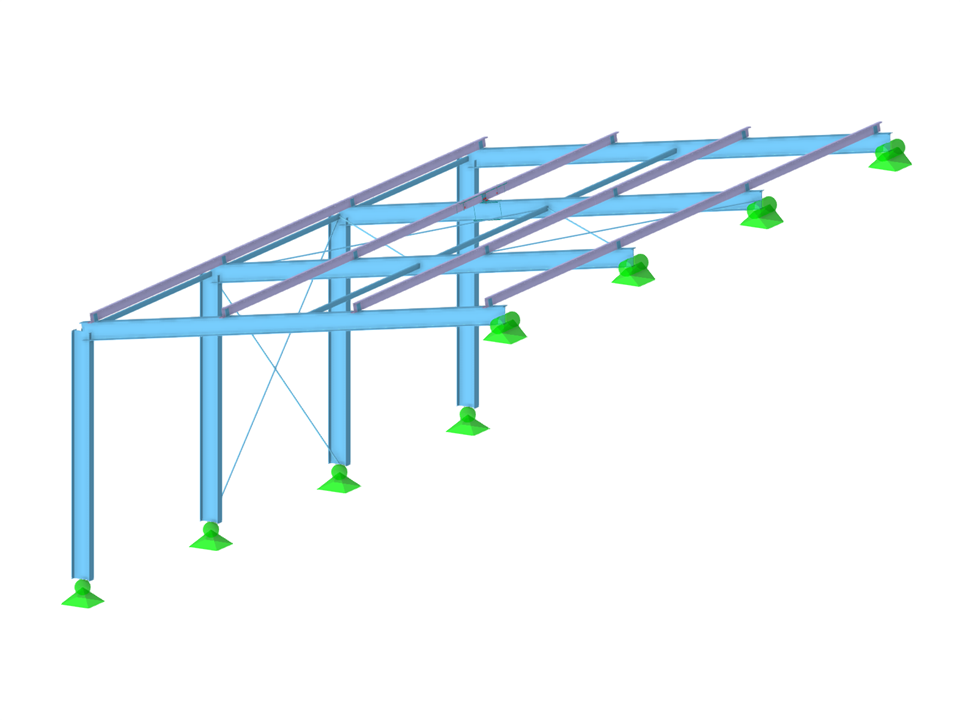

Este es un modelo donde las correas en Z están conectadas a la cubierta a un agua. La conexión solapada se debe diseñar en el complemento Uniones de acero.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Correas en Z en cubierta a un agua
| Número de nudos | 92 |
| Número de líneas | 88 |
| Número de barras | 88 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 4.309 t |
| Dimensiones (métricas) | 9,796 x 6,600 x 15,370 m |
| Dimensiones (imperiales) | 32.14 x 21.65 x 50.43 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
07-05-2025
Formación en línea
08-05-2025
14-05-2025
Formación en línea
Duración: 00:49:22 min
.png?mw=350&hash=6eaa339e57e511d092af43ce013e521254c93d0f)
Duración: 00:02:51 min
Duración: 00:00:46 min
Duración: 00:00:40 min
General
Duración: 00:00:36 min
Base de datos de conocimientos
Duración: 00:00:52 min
Duración: 01:51:40 min
Base de datos de conocimientos
Duración: 00:01:41 min
Base de datos de conocimientos
Duración: 00:01:07 min
Este artículo explora la importancia de considerar la interacción unión-estructura en el modelado y diseño y cómo hacerlo en RFEM 6.
Este artículo muestra cómo iniciar y realizar el análisis en el software, seguido de un breve debate del concepto subyacente.
.png?mw=512&hash=d27492014bf6070460be331541f846b202900f89)
El complemento Uniones de acero para RFEM 6 ha dado un paso significativo al introducir las articulaciones semirrígidas, una característica que mejora drásticamente la forma en que se modelan las conexiones de acero en el análisis estructural. Esta nueva capacidad permite a los ingenieros ir más allá de los supuestos tradicionales de conexión rígida o articulada, ofreciendo una forma más precisa y flexible de representar el comportamiento de las uniones. Con la capacidad de simular la rigidez de la unión a través del análisis avanzado de la rigidez inicial, el proceso de diseño se vuelve más realista y optimizado, allanando el camino para proyectos más seguros y rentables.
Este artículo analiza y compara el efecto de palanca en tres tipos de conexiones: una conexión con ala de anillo, una chapa frontal (pletina) circular y un ala de anillo rigidizada con cartelas.

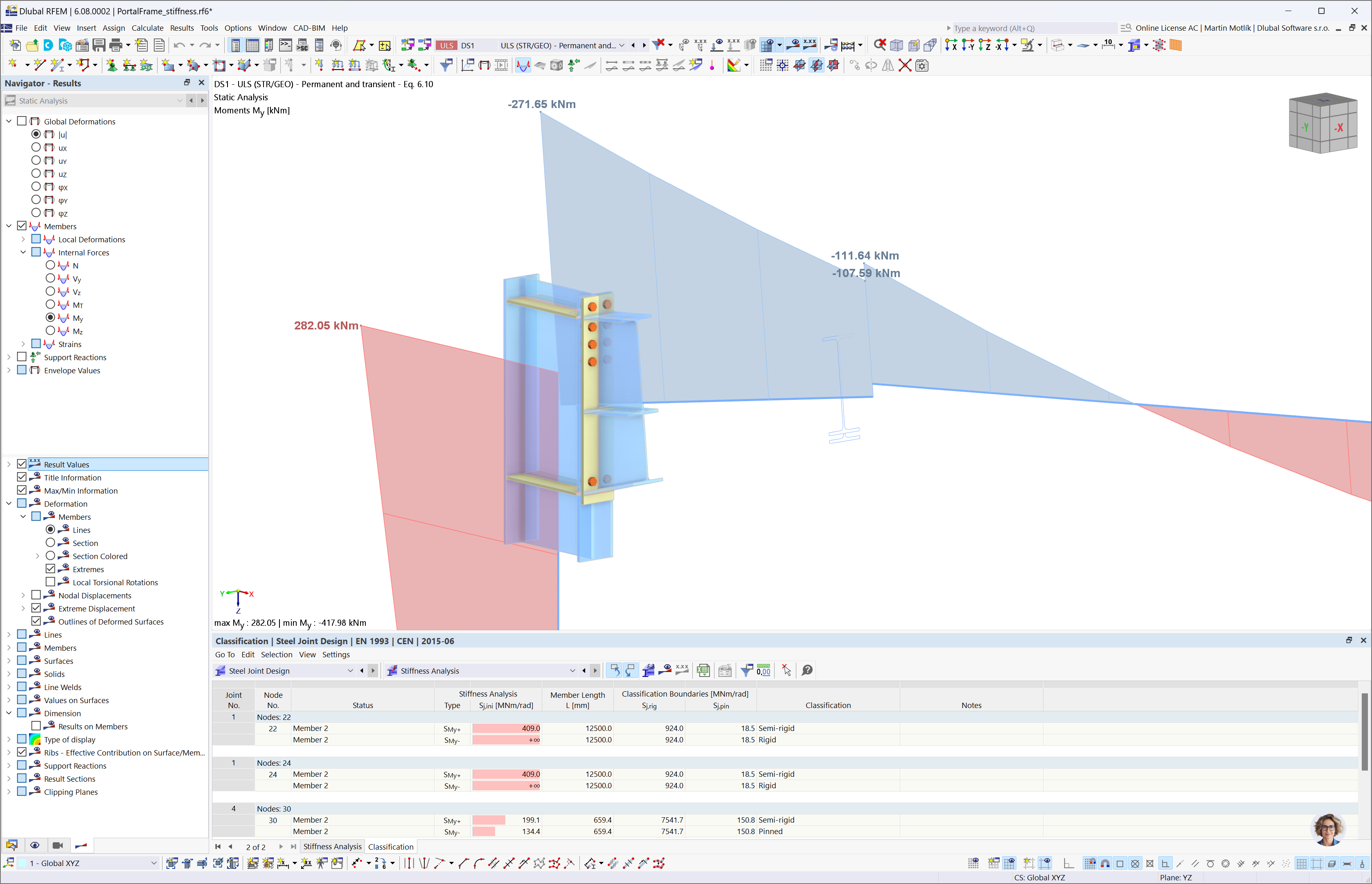

En el complemento Uniones de acero, puede clasificar las rigideces de las uniones.
Además de la rigidez inicial, la tabla también muestra los valores límite para las conexiones articuladas y rígidas para los esfuerzos internos seleccionados N, My y/o Mz. La clasificación resultante se muestra en tablas como "articulada", "semirrígida" o "rígida".
Ir al vídeo explicativo
En el complemento "Uniones de acero", puede considerar el pretensado de los tornillos en el cálculo para todos los componentes. Puede activar fácilmente el pretensado utilizando la casilla de verificación en los parámetros de los tornillos, y tiene un impacto en el análisis de tensión-deformación, así como en el análisis de rigidez.
Los pernos pretensados son pernos especiales que se utilizan en estructuras de acero para generar una alta fuerza de sujeción entre los componentes estructurales conectados. Esta fuerza de sujeción provoca fricción entre los componentes estructurales, lo que permite la transferencia de fuerzas.
Funcionalidad
Los pernos pretensados se aprietan con un cierto par, estirándolos y generando una fuerza de tracción. Esta fuerza de tracción se transfiere a los componentes conectados y conduce a una alta fuerza de sujeción. La fuerza de sujeción evita que la conexión se afloje y asegura una transmisión de fuerza fiable.
Ventajas
- Alta capacidad de carga: los pernos pretensados pueden transferir grandes fuerzas.
- Baja deformación: Minimizan la deformación de la conexión.
- Resistencia a la fatiga : Son resistentes a la fatiga.
- Facilidad de montaje: Son relativamente fáciles de montar y desmontar.
Análisis y dimensionamiento
El cálculo de los tornillos pretensados se realiza en RFEM utilizando el modelo de análisis de elementos finitos generado por el complemento "Uniones de acero". Tiene en cuenta la fuerza de sujeción, la fricción entre los componentes estructurales, la resistencia a cortante de los pernos y la capacidad de carga de los componentes estructurales. El cálculo se realiza según DIN EN 1993-1-8 (Eurocódigo 3) o la norma estadounidense ANSI/AISC 360-16. El modelo de análisis creado, incluidos los resultados, se puede guardar y utilizar como un modelo de RFEM independiente.
En el componente Editor de barras, también puede seleccionar la barra completa como objeto de modificación en lugar de las placas de las barras individuales. De esta manera, puede aplicar las operaciones de "Entalladura" y "Achaflanar" sobre varias placas de barras.

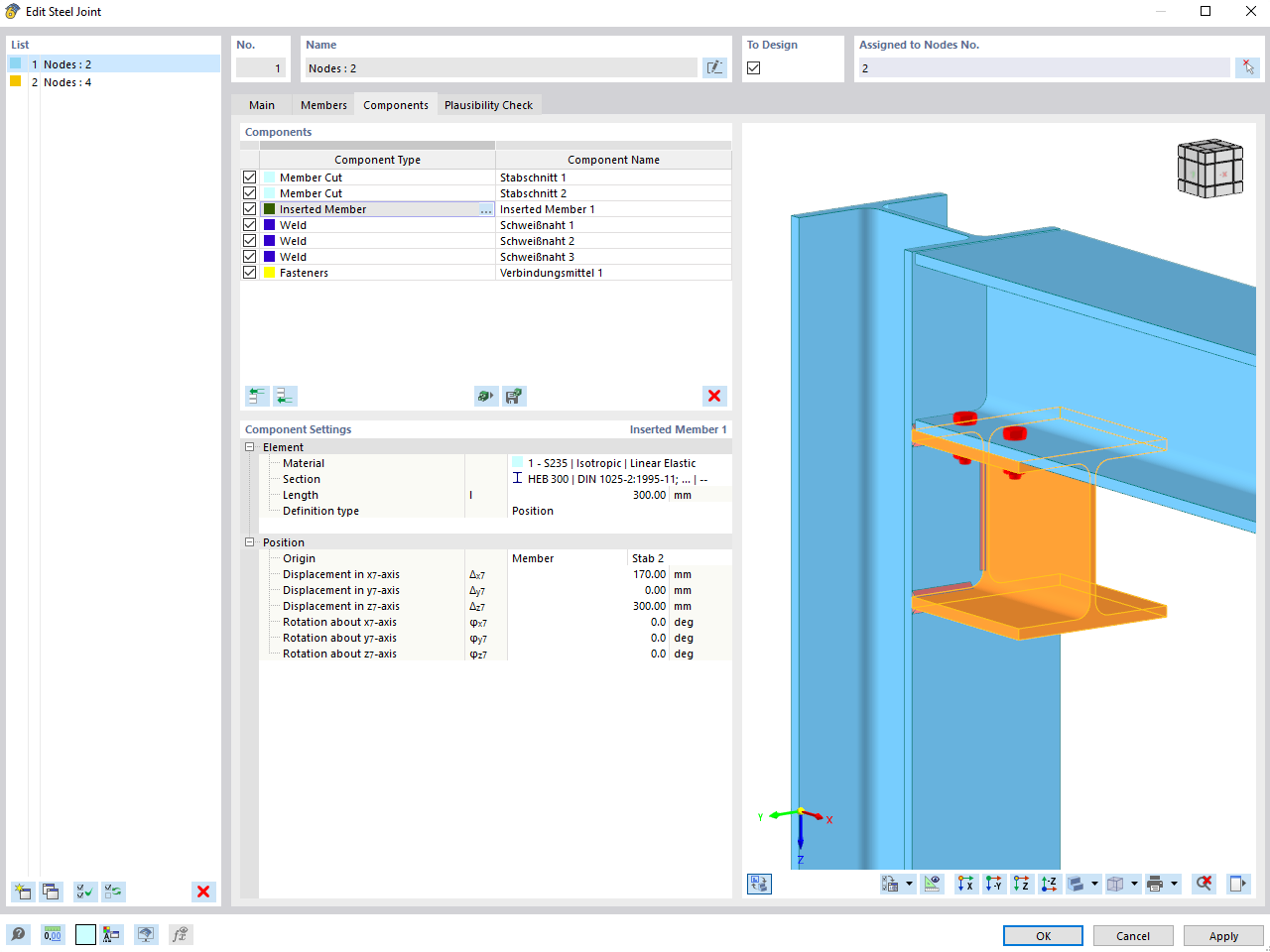

Para el cálculo de la conexión, puede insertar una nueva barra como un componente directamente en el complemento Uniones de acero. Esto solo se considerará entonces para el cálculo de la unión. Puede usar los componentes Soldadura y Medios de fijación para la conexión con las otras barras.
