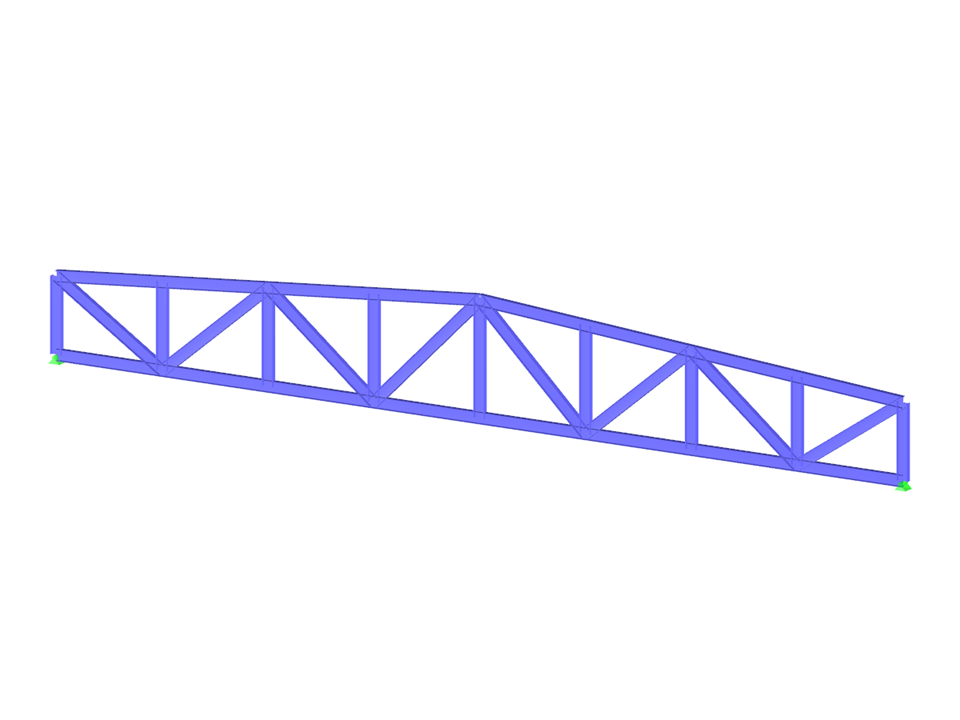

Una struttura di aste, le cui aste sono soggette solo a forze assiali, qui per colmare grandi campate
Trave reticolare
Numero di nodi | 18 |
Numero di linee | 33 |
Numero di aste | 33 |
Numero di casi di carico | 1 |
Peso totale | 4,283 t |
Dimensioni (metriche) | 24.500 x 0.500 x 3.250 m |
Dimensioni (imperiali) | 80.38 x 1.64 x 10.66 feet |
Versione del programma | 5.28.03 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
