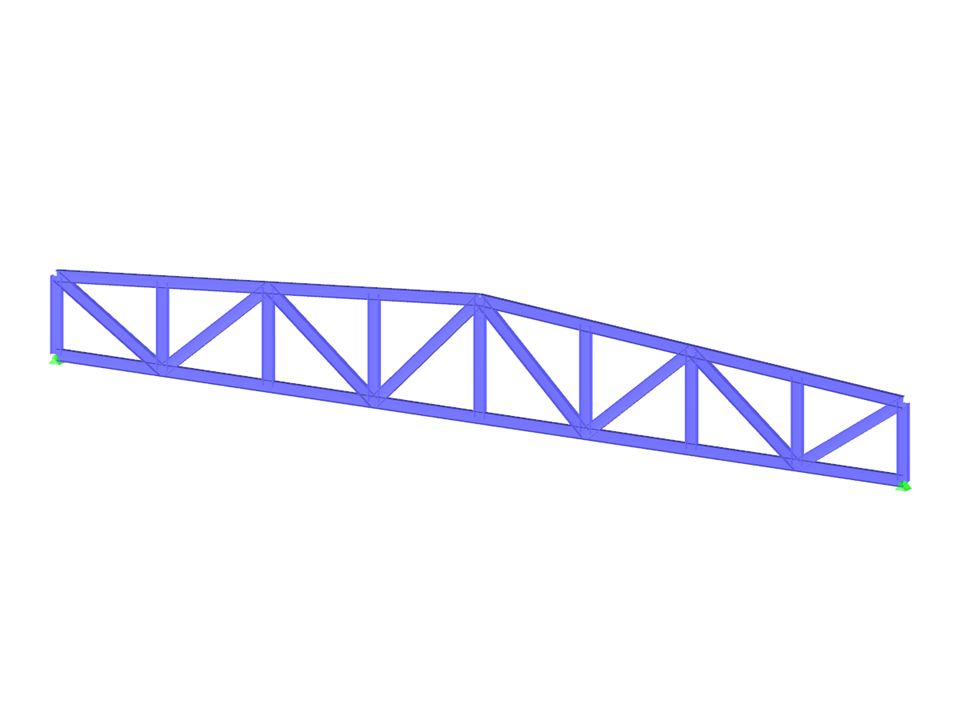

Konstrukcja prętowa, której pręty są poddawane tylko działaniu sił osiowych, w celu połączenia dużych rozpiętości
kratownica
Liczba węzłów | 18 |
Liczba linii | 33 |
Liczba prętów | 33 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 4,283 t |
Wymiary (metryczne) | 24,500 x 0,500 x 3,250 m |
Wymiary (imperialne) | 80.38 x 1.64 x 10.66 feet |
Wersja programu | 5.28.03 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
