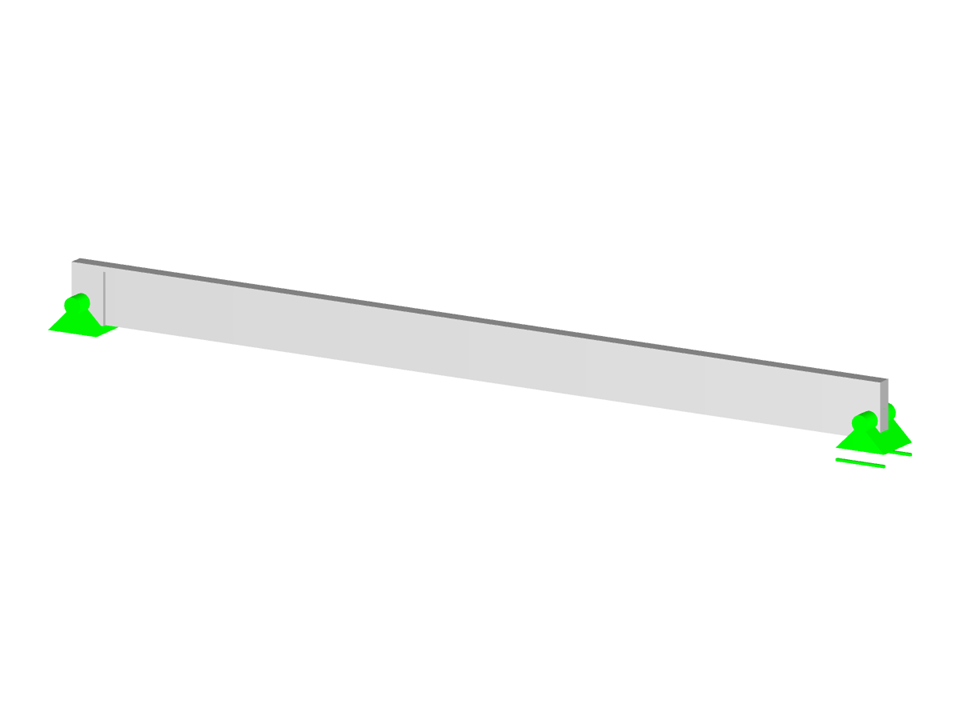

Trave in cemento armato
  • Descrizione
  • Recensioni (0)

Questo modello illustra l'esportazione DXF da RF-TENDON utilizzando una trave in calcestruzzo armato. Dimostra in dettaglio la geometria dei trefoli e il processo di esportazione per le applicazioni CAD. La descrizione fornisce approfondimenti pratici sulla funzionalità di RF-TENDON. Tutte le informazioni si basano su parametri tecnici precisi e casi applicativi realistici.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Esportazione DXF di trave in calcestruzzo armato

Numero di nodi 6
Numero di linee 5
Numero di aste 5
Numero di casi di carico 4
Nr. di combinazioni di carico 6
Peso totale 26,376 t
Dimensioni (metriche) 26.536 x 1.536 x 1.536 m
Dimensioni (imperiali) 87.06 x 5.04 x 5.04 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

Segnala questo modello 3D
Eventi
Video
Modelli da scaricare
Articoli tecnici della Knowledge Base

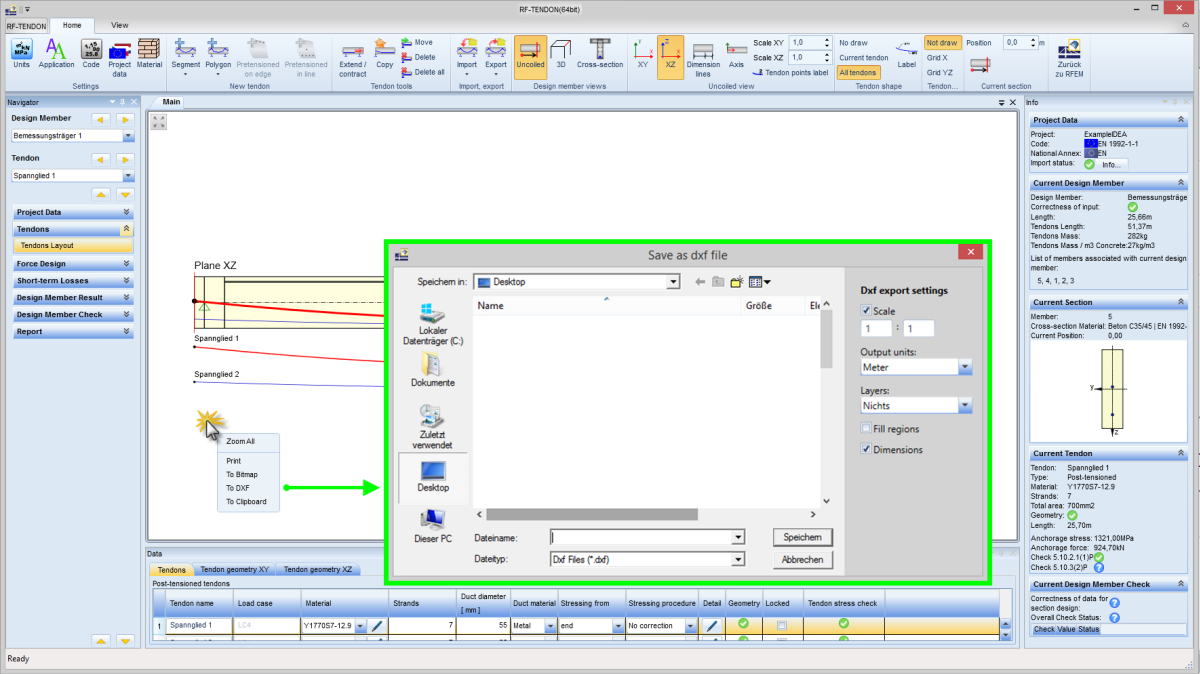

Esporta in DXF
Dopo aver determinato la geometria finale del cavo in RF‑TENDON, può essere utile esportare il modello in un programma CAD. A tale scopo, il modulo include l'opzione per esportare il file nel formato .dxf. È possibile selezionare la funzione di esportazione facendo clic con il pulsante destro del mouse sull'area di lavoro. Dopo aver selezionato il formato DXF e la posizione di archiviazione, è possibile effettuare ulteriori impostazioni.
