Dieses Modell veranschaulicht den DXF-Export aus RF-TENDON anhand eines Stahlbetonbalkens. Es demonstriert detailliert die Spanngliedgeometrie und den Exportvorgang für CAD-Anwendungen. Die Beschreibung liefert praxisnahe Einblicke in die Funktionalität von RF-TENDON. Alle Angaben beruhen auf präzisen technischen Parametern und realitätsnahen Anwendungsfällen.
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |

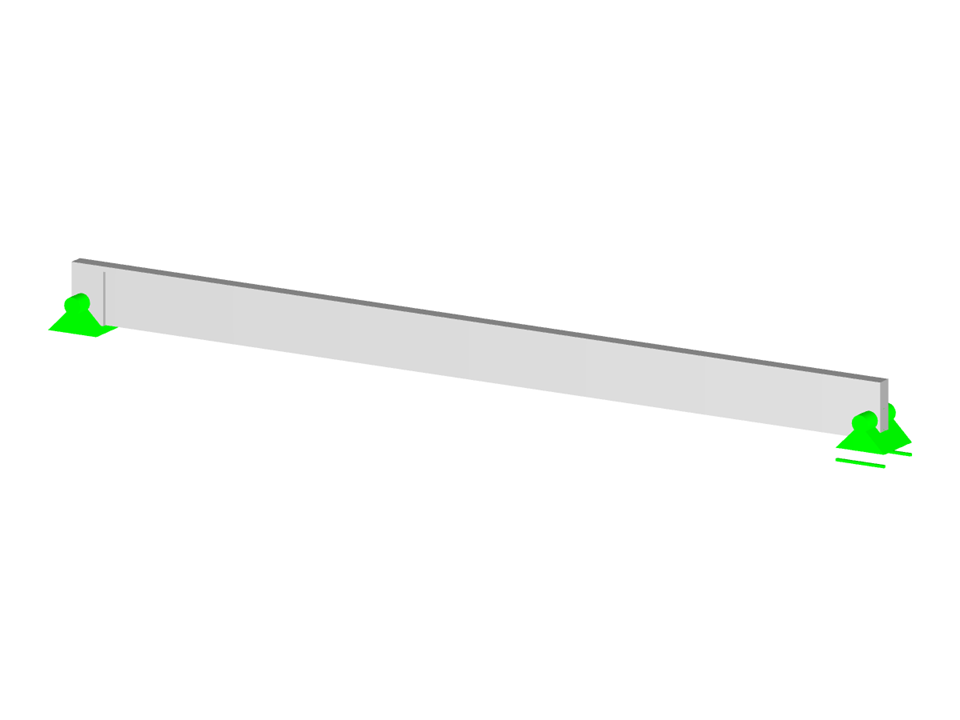

Stahlbetonbalken DXF-Export
| Anzahl Knoten | 6 |
| Anzahl Linien | 5 |
| Anzahl Stäbe | 5 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 6 |
| Gesamtgewicht | 26,376 t |
| Abmessungen (metrisch) | 26.536 x 1.536 x 1.536 m |
| Abmessungen (imperial) | 87.06 x 5.04 x 5.04 feet |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
Knowledge Base
Dauer: 00:00:07 min
Allgemeines
Dauer: 00:00:52 min
Dauer: 01:02:16 min
Dauer: 01:09:27 min
Veranstaltung
Dauer: 01:01:00 min
Dauer: 00:58:25 min
Dauer: 00:46:50 min
Dauer: 00:46:49 min
Dauer: 01:06:11 min

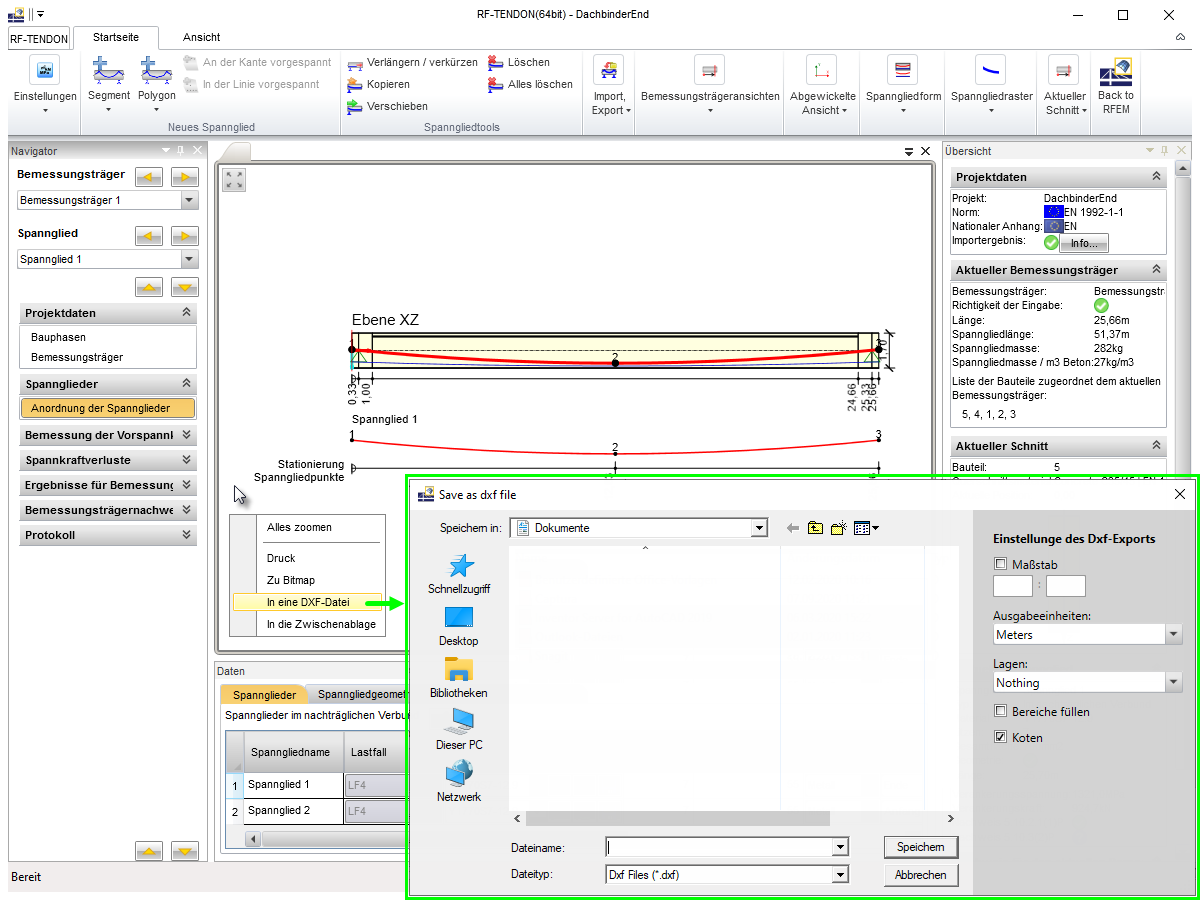

Nachdem in RF-TENDON die endgültige Spanngliedgeometrie ermittelt wurde, kann der Export in ein CAD-Programm nützlich sein. Dazu steht unter anderem der Export in das Dateiformat .dxf zur Verfügung. Die Exportfunktion ist über einen Rechtsklick in den Arbeitsbereich auswählbar. Nach der Auswahl des DXF-Formats und des Speicherorts können zusätzliche Einstellungen vorgenommen werden.
