DXF-Export

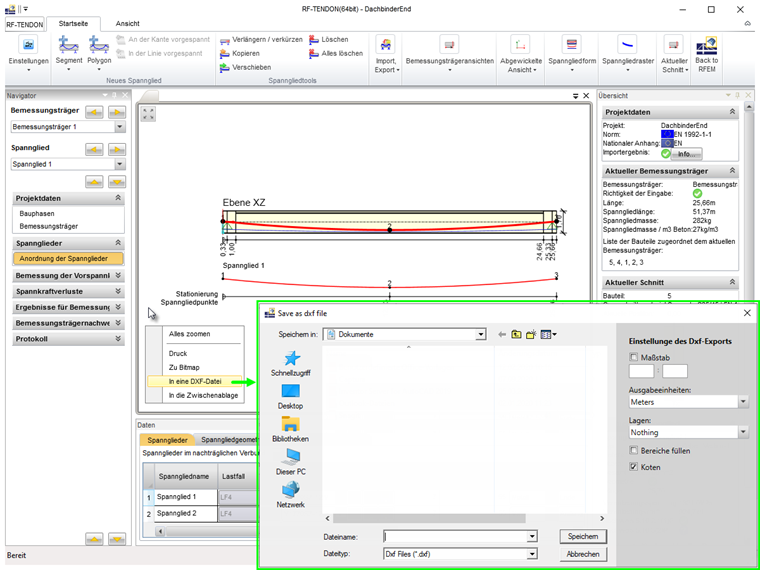

Nachdem in RF-TENDON die endgültige Spanngliedgeometrie ermittelt wurde, kann der Export in ein CAD-Programm nützlich sein. Dazu steht unter anderem der Export in das Dateiformat .dxf zur Verfügung. Die Exportfunktion ist über einen Rechtsklick in den Arbeitsbereich auswählbar. Nach der Auswahl des DXF-Formats und des Speicherorts können zusätzliche Einstellungen vorgenommen werden.

DXF-Export
DXF-Export

  • Der Maßstab, in den exportiert werden soll
  • Die Maßeinheit, in die exportiert werden soll
  • Eine Anordnung von Layern, in welche die Grafik aufgeteilt wird

Über die Exportfunktion aus dem Arbeitsbereich heraus, kann nicht nur die Spanngliedgeometrie, sondern jegliche Art von ausgegebenen Grafiken exportiert werden.

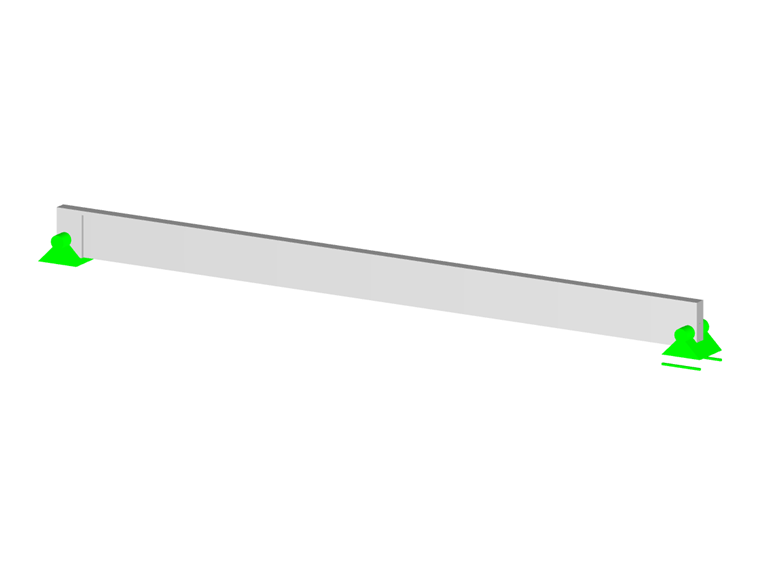

Stahlbetonbalken
Stahlbetonbalken
