Dieses Modell verfügt über einen Einzelspannbetonträger, der mit Spanngliedern ausgestattet ist. Es umfasst sechs verschiedene Arten von einfach gelagerten Stahlbetonträgern mit Spanngliedern. Das Modell verwendet das Spannglieder-Add-On für RFEM 6.
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |

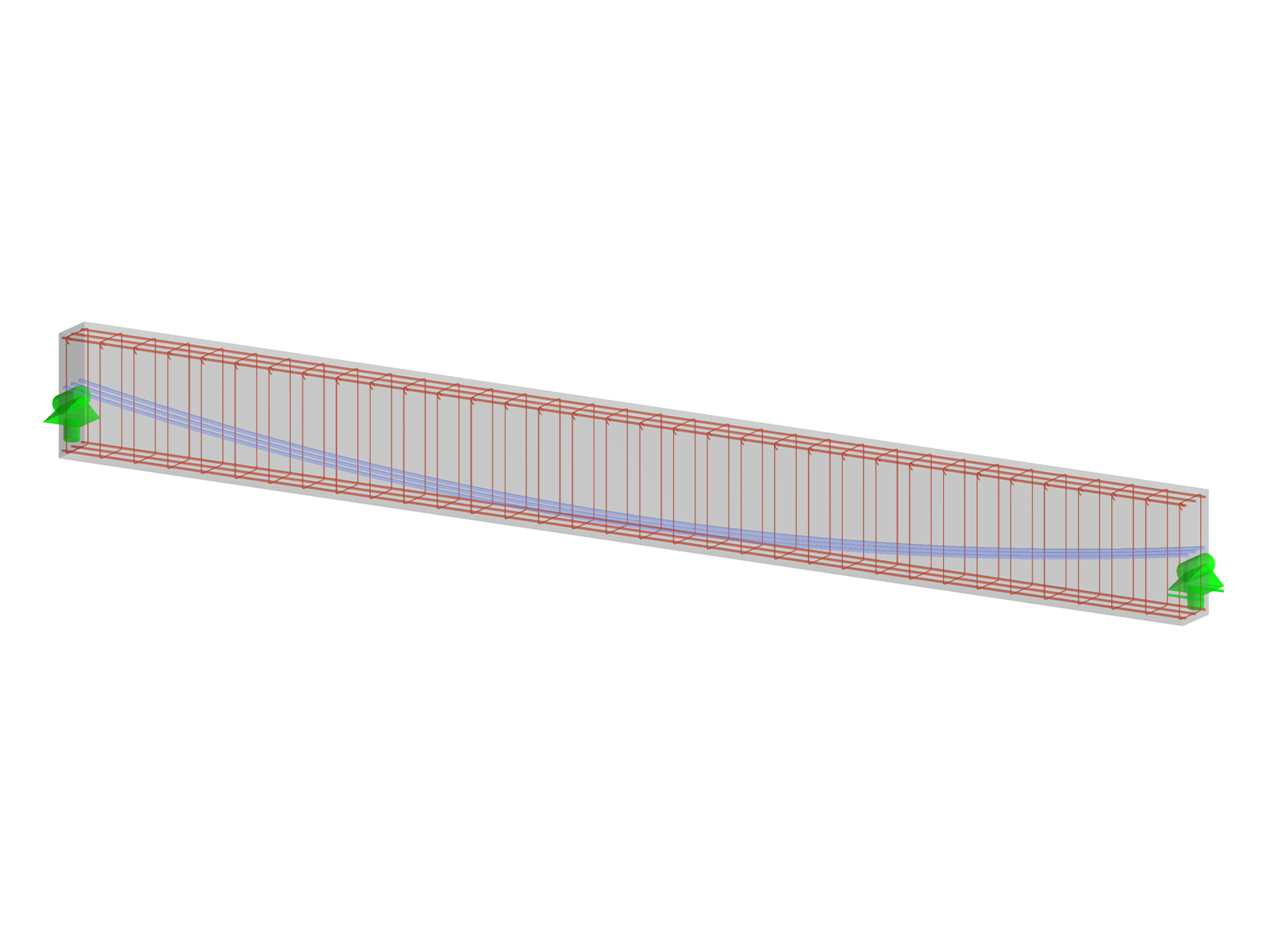

Einfeldiger Betonträger mit Spannlitzen
| Anzahl Knoten | 36 |
| Anzahl Linien | 15 |
| Anzahl Stäbe | 15 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 60,502 t |
| Abmessungen (metrisch) | 25,000 x 20,250 x 0,240 m |
| Abmessungen (imperial) | 82.02 x 66.44 x 0.79 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Allgemeines
Dauer: 00:00:52 min
Dauer: 01:02:16 min
Dauer: 01:09:27 min
Veranstaltung
Dauer: 01:01:00 min
Dauer: 00:58:25 min
Dauer: 00:46:50 min
Dauer: 00:46:49 min
Dauer: 01:06:11 min
Veranstaltung
Dauer: 01:08:43 min
Der Fachbeitrag behandelt die direkte Verformungsberechnung eines Stahlbetonbalkens unter Berücksichtigung der Langzeiteinflüsse von Kriechen und Schwinden. Anhand eines Einfeldträgers wird die direkte Berechnung gemäß Eurocode 2 (EN 1992-1-1, Abschnitt 7.4.3) erläutert. Besondere Schwerpunkte liegen auf der Zugversteifung, dem Verhalten im gerissenen Zustand anhand des Verteilungsfaktors (Schadensparameters) sowie der Berücksichtigung des Schwind- und Kriechverhaltens.
.png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)
Dieser Beitrag gibt einen umfassenden Überblick über wesentliche Erdbebenberechnungsverfahren und erläutert, in welchen Prinzipien und Anwendungen sie am effektivsten sind
Dieser Beitrag führt Sie Schritt für Schritt durch die Bemessung von Schubwänden in RFEM 6.

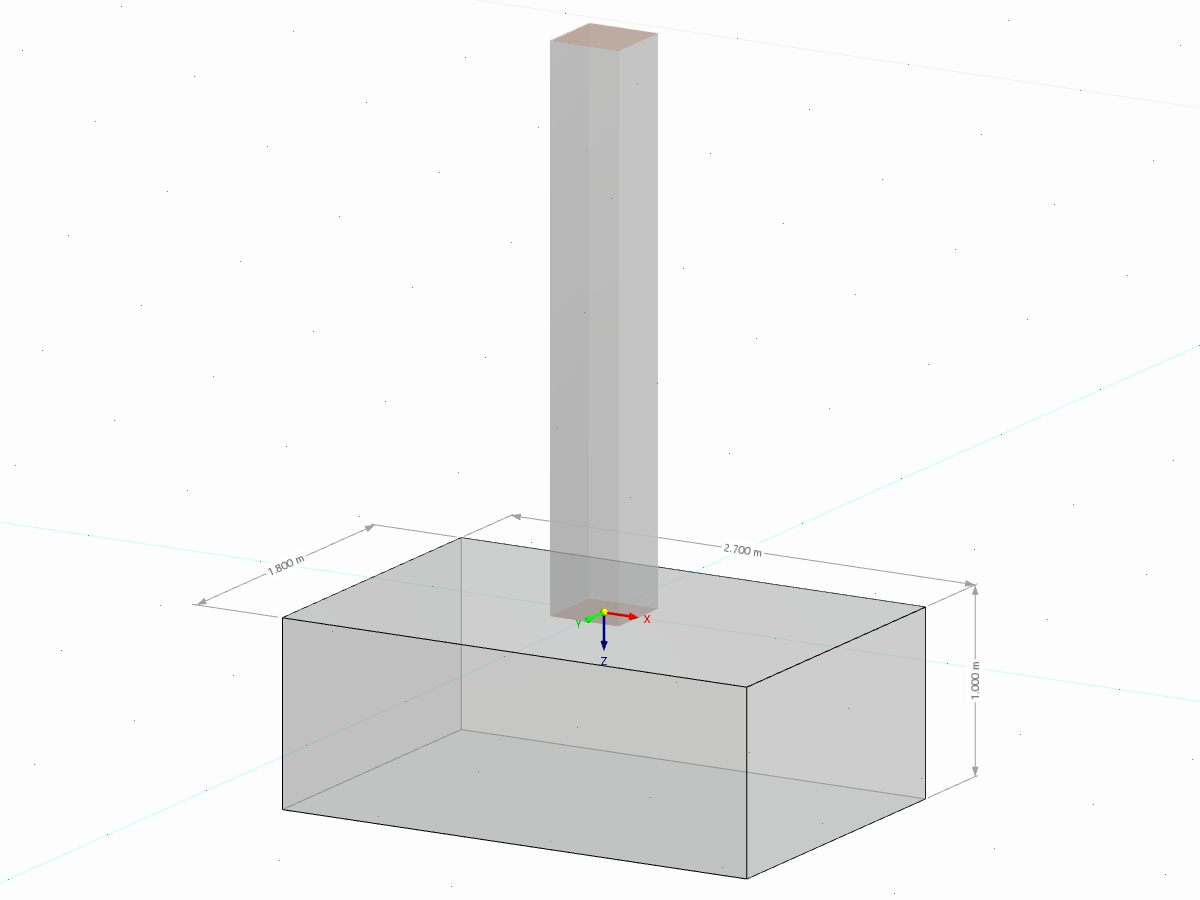

In diesem Beitrag wird gezeigt, wie das Add-On „Betonfundamente“ in RFEM 6 die Durchführung geotechnischer Nachweise erheblich erleichtert. Für die Bemessung eines Fundaments gemäß DIN EN 1997-1/NA wird ein System bestehend aus einer Betonstütze mit einer Fundamentplatte betrachtet. Es werden die wesentlichen Nachweise zur Grundbruchsicherheit, Gleitsicherheit, Fundamentverdrehung (Begrenzung der klaffenden Fuge) und stark exzentrischer Belastung vorgestellt und veranschaulicht.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität

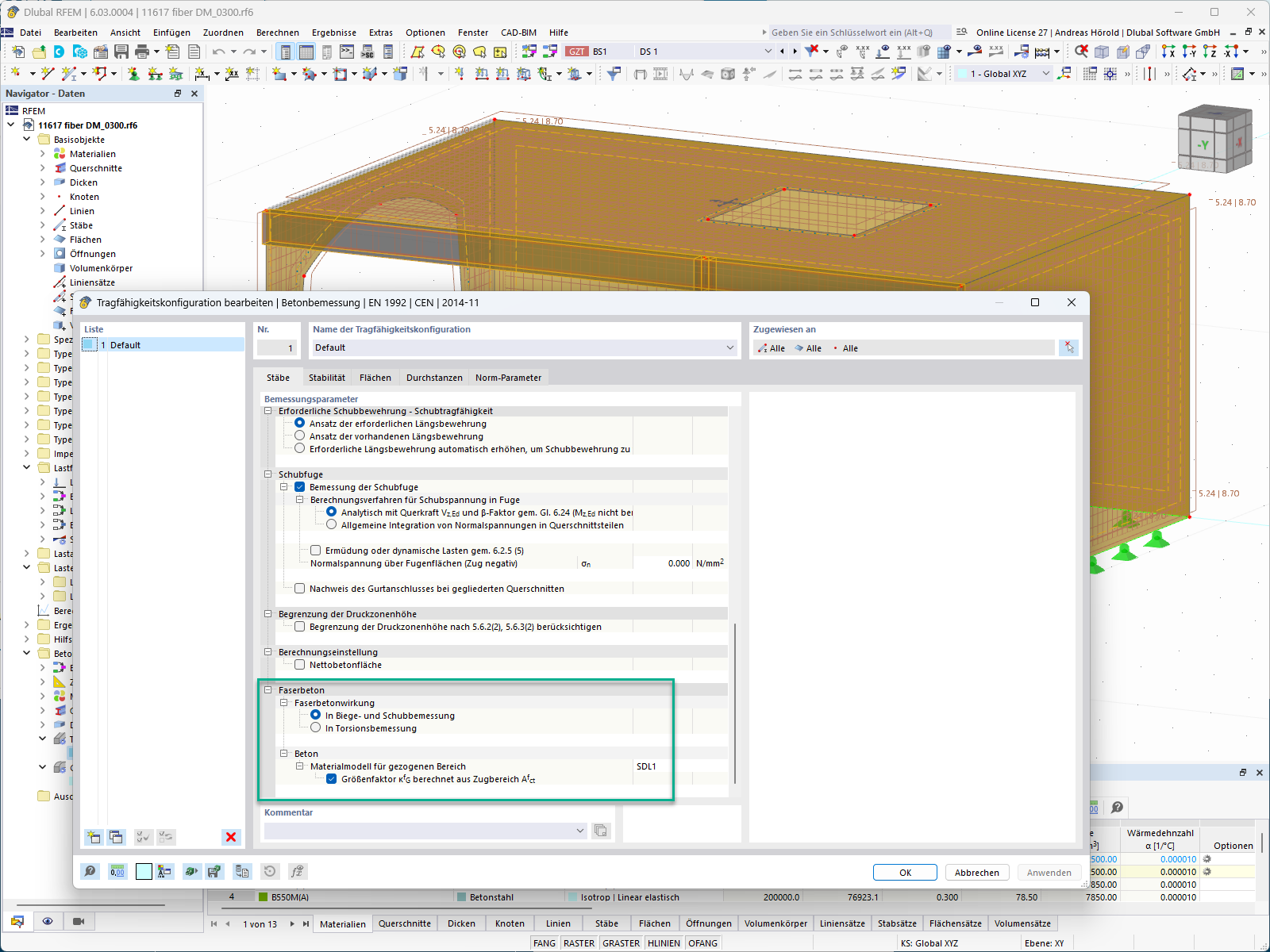

Im Add-On Betonbemessung können Sie Bauteile aus faserverstärktem Beton nach der Richtlinie "DAfStb Stahlfaserbeton" bemessen.
Diese Option steht Ihnen für die Bemessung nach EN 1992-1-1 zur Verfügung. Der Nachweis nach der DAfStb-Richtlinie wird durchgeführt, sobald einem bewehrten Bauteil ein Beton des Typs "Faserbeton" zugewiesen wurde.
Zum Erklärvideo

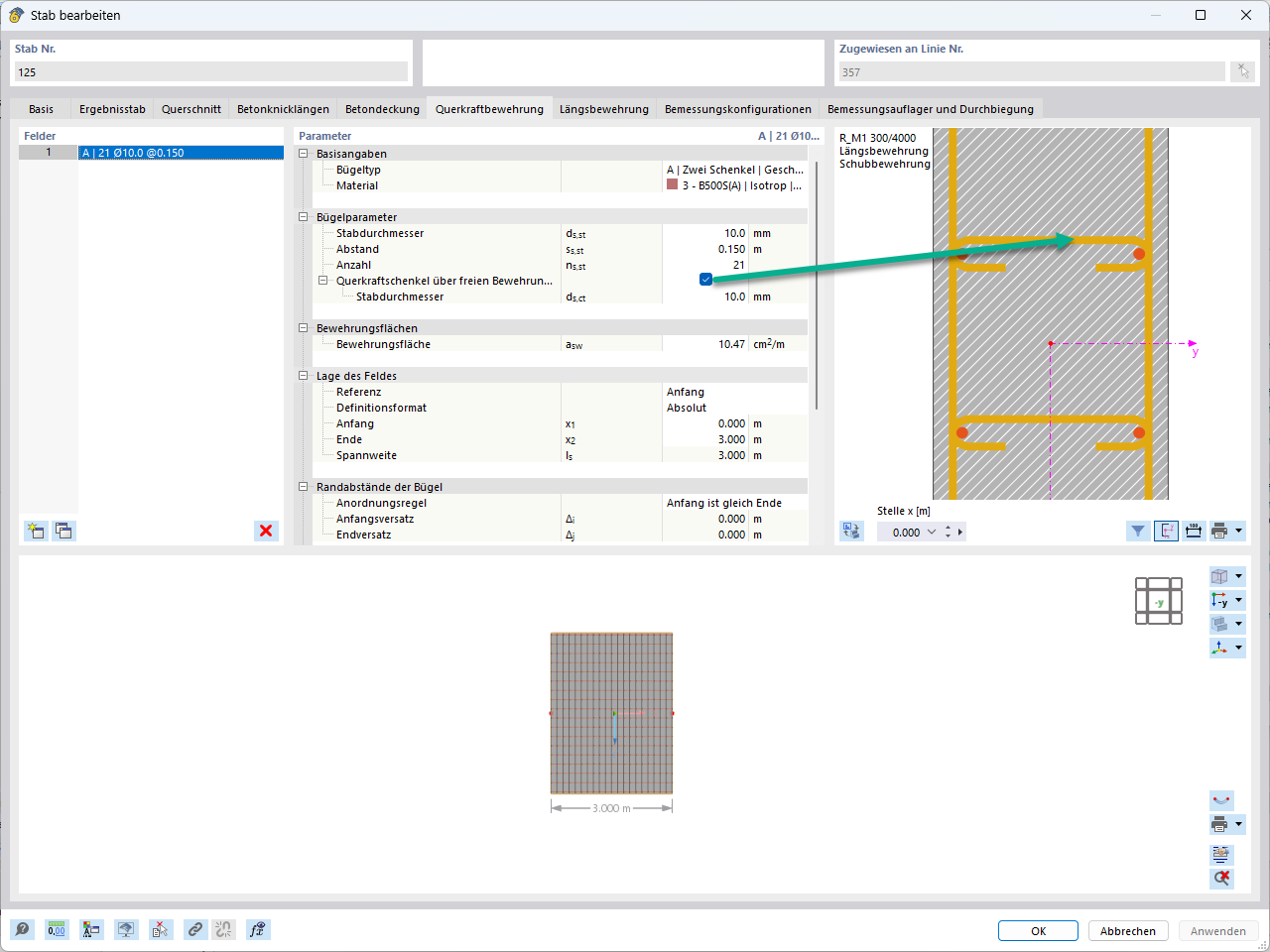

Im Register "Querkraftbewehrung" steht Ihnen die Option "Querkraftschenkel über freien Bewehrungsstäben mit aktiver Selektion in Grafik" zur Verfügung. Damit können Sie an freien Bewehrungsstäben der Längsbewehrung zusätzliche Querkraftschenkel anordnen.
