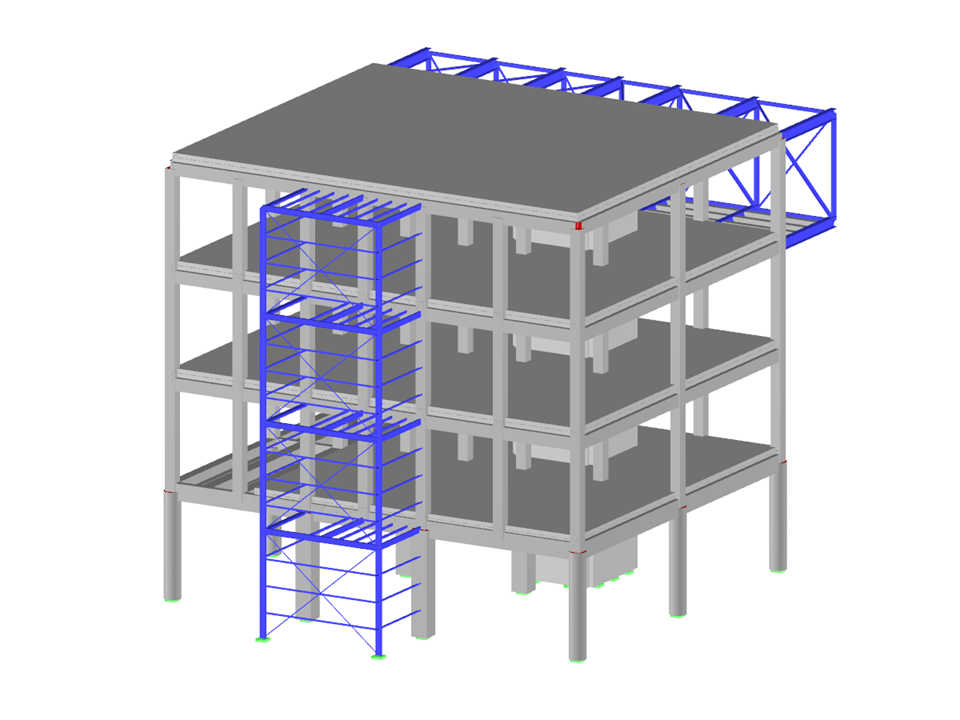

Modell eines mehrstöckigen Gebäudes aus Stahl und Beton mit einer Vielzahl von Querschnitten, das in AutoCAD in einer .dgn-Datei für das Rendering exportiert werden kann.
Modell verwendet in
Stahl- und Betonstruktur
| Anzahl Knoten | 294 |
| Anzahl Linien | 542 |
| Anzahl Stäbe | 505 |
| Anzahl Flächen | 16 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2190,429 t |
| Abmessungen (metrisch) | 21,000 x 20,000 x 27,000 m |
| Abmessungen (imperial) | 68.9 x 65.62 x 88.58 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
