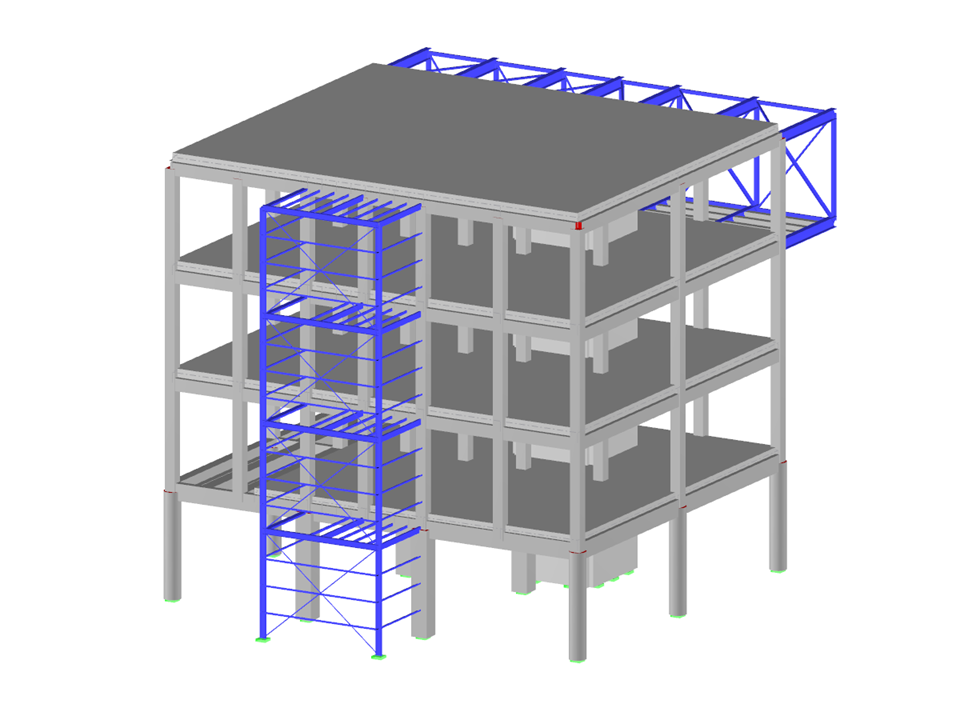

钢和混凝土组合结构多层建筑模型具有多种截面类型,可将其以 dgn 格式导出到 AutoCAD 中进行渲染。
钢和混凝土组合结构建筑
节点数目: | 294 |
线的数目 | 542 |
杆件数目: | 505 |
面的数目: | 16 |
实体数目 | 0 |
荷载工况数目 | 0 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 2190,429 t |
翘曲区域尺寸 | 21.000 x 20.000 x 27.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
