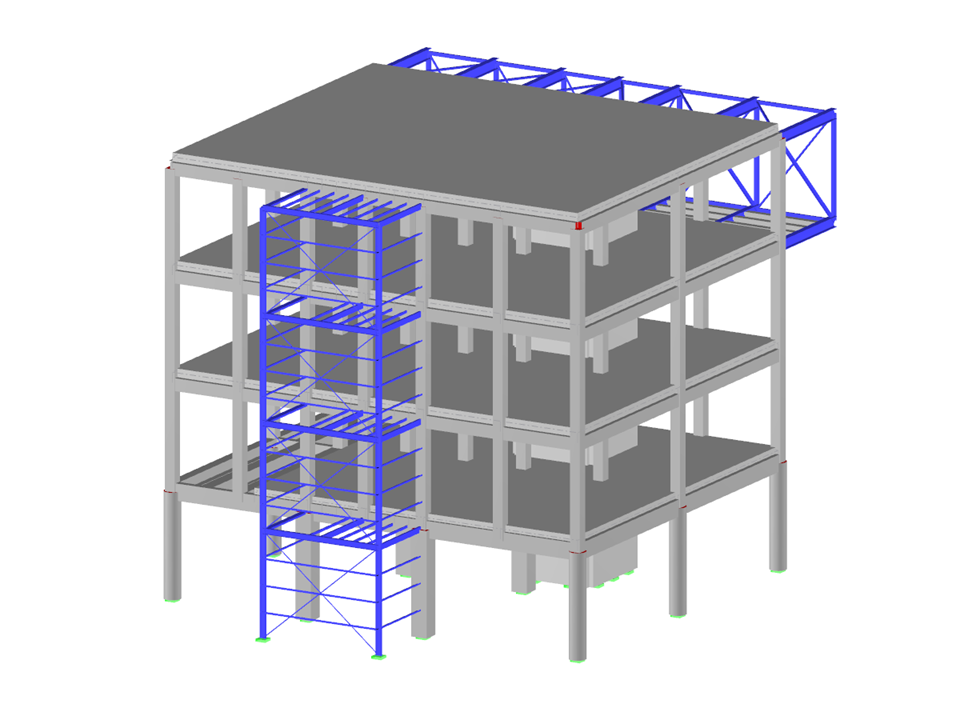

Ocelové a betonové konstrukce
Počet uzlů | 294 |
Počet linií | 542 |
Počet prutů | 505 |
Počet ploch | 16 |
Počet těles | 0 |
Počet zatěžovacích stavů | 0 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 2190,429 t |
Rozměry (metrické) | 21,000 x 20,000 x 27,000 m |
Rozměry (imperiální) | 68.9 x 65.62 x 88.58 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
