Odpověď:
Pro výměnu dat mezi HiCAD a RFEM 6 je k dispozici výměna dat prostřednictvím souborů. Programy podporují následující formáty:
IFC soubor z HiCAD do RFEM 6

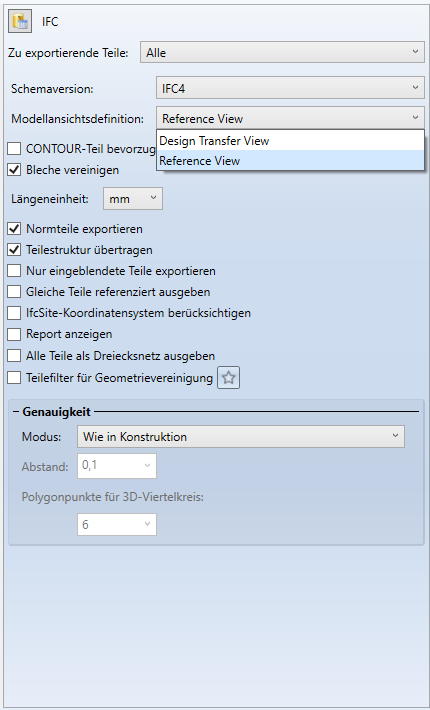

Pro export z HiCAD do formátu IFC máte k dispozici definice pohledu modelu Design Transfer View a Reference View. Oba formáty lze importovat do RFEM 6.
Po importu do RFEM 6 se automaticky otevře IFC Navigator, kde lze vybrat importované komponenty. Struktura je sestavena stejně jako struktura sestavy vytvořená v HiCAD.
Viditelnost můžete také ovládat pomocí typů objektů IFC v Navigátoru.
Pomocí pravého tlačítka myši na jeden nebo více objektů máte možnost převést je na objekty RFEM.
IFC soubor z RFEM 6 do HiCAD
Pro výměnu IFC souboru z RFEM 6 je důležité při ukládání použít typ souboru IFC 4 – Reference view.
Následně můžete soubor importovat do HiCAD pomocí 3D importu.
DSTV Product (.stp) z HiCAD do RFEM 6

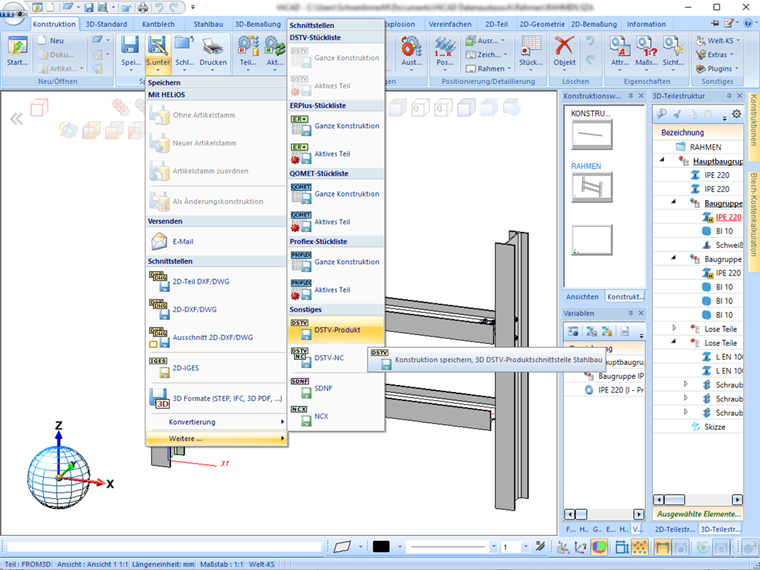

Pro výměnu ve formátu DSTV .stp v HiCAD vyberte možnost uložení „Další...“ a „DSTV Product".
Pro import do RFEM 6 máte také možnost „DSTV“, kterou lze tento formát souboru načíst.
Následně se automaticky otevře dialog „Konverzní tabulky“, kde můžete nastavit materiály a profilové průřezy.
DSTV Product (.stp) z RFEM 6 do HiCAD
Pokud exportujete DSTV soubor z RFEM 6, můžete jej v HiCAD také importovat otevřením DSTV Product.
Získáte zde těžišťové čáry profilů ve formě tzv. prutových prvků. Ty pak můžete příkazem „Nahradit za normčlovek profil“ převést na profily.
