Grafika výsledků deformací během výpočtu

Během výpočtu lze v okně Průběh výpočtu graficky zobrazit deformaci modelu pro jednotlivé kroky výpočtu.

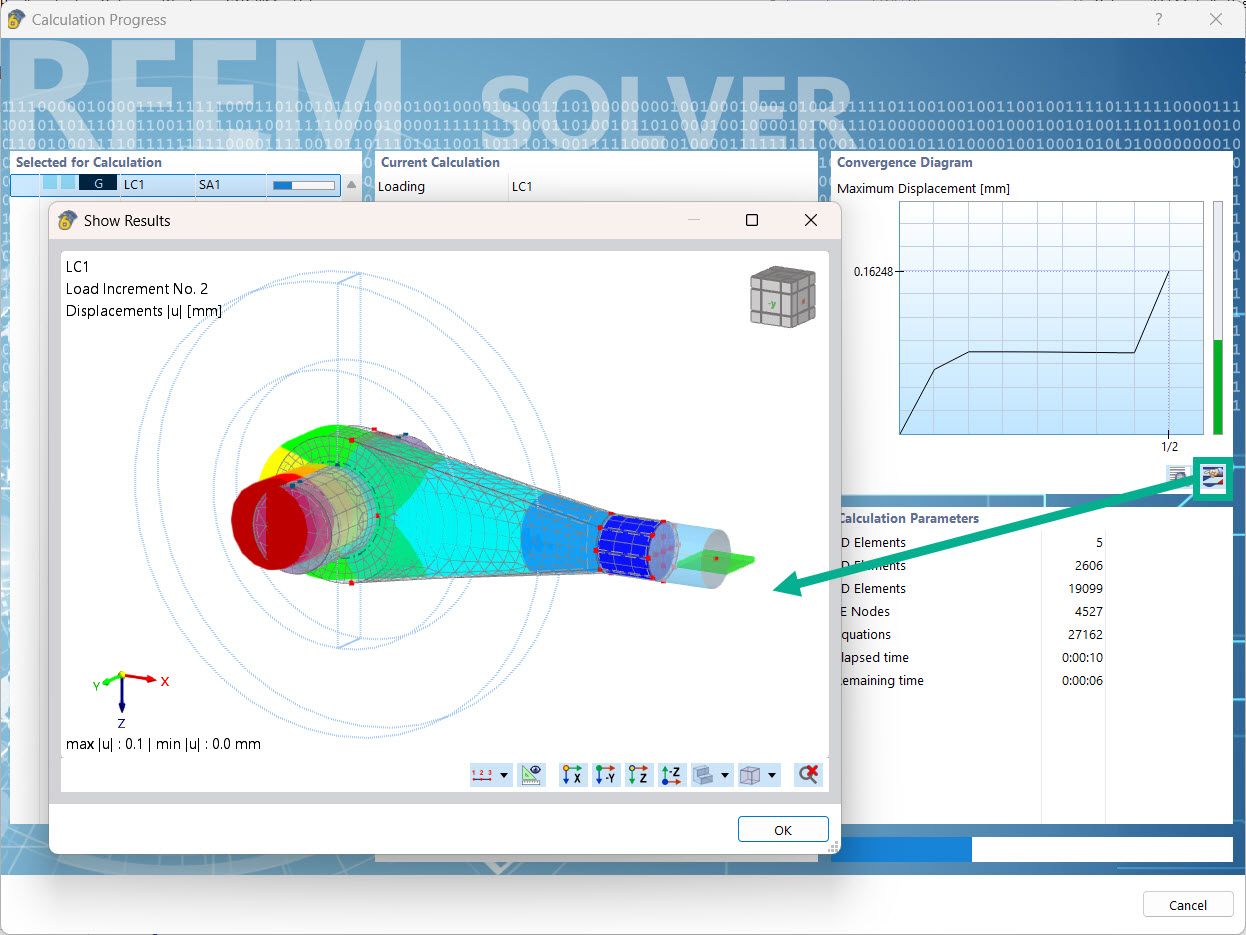

Ange zobrazení deformací modelu v okně Průběh výpočtu programu.
Zobrazení deformace modelu během výpočtu
