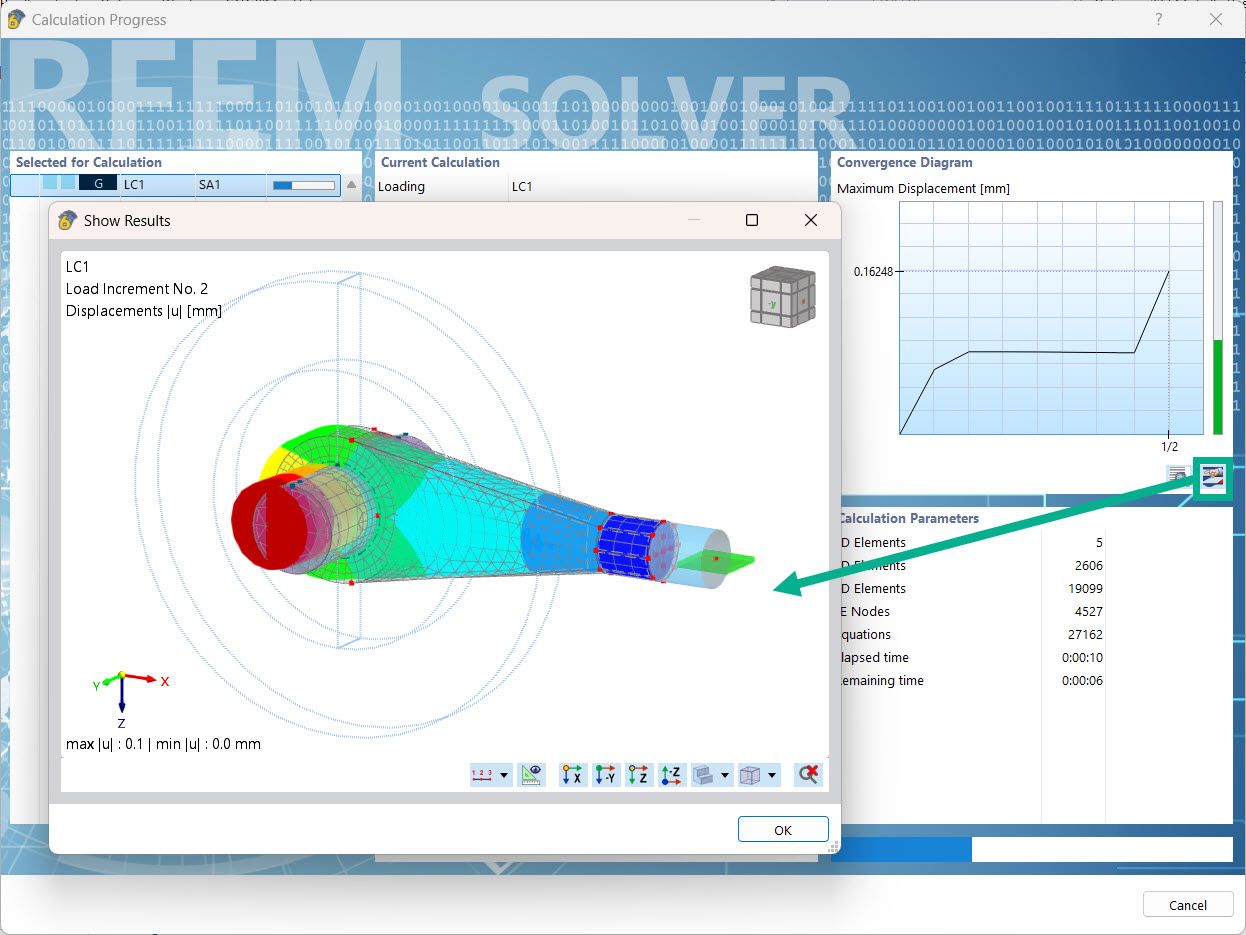

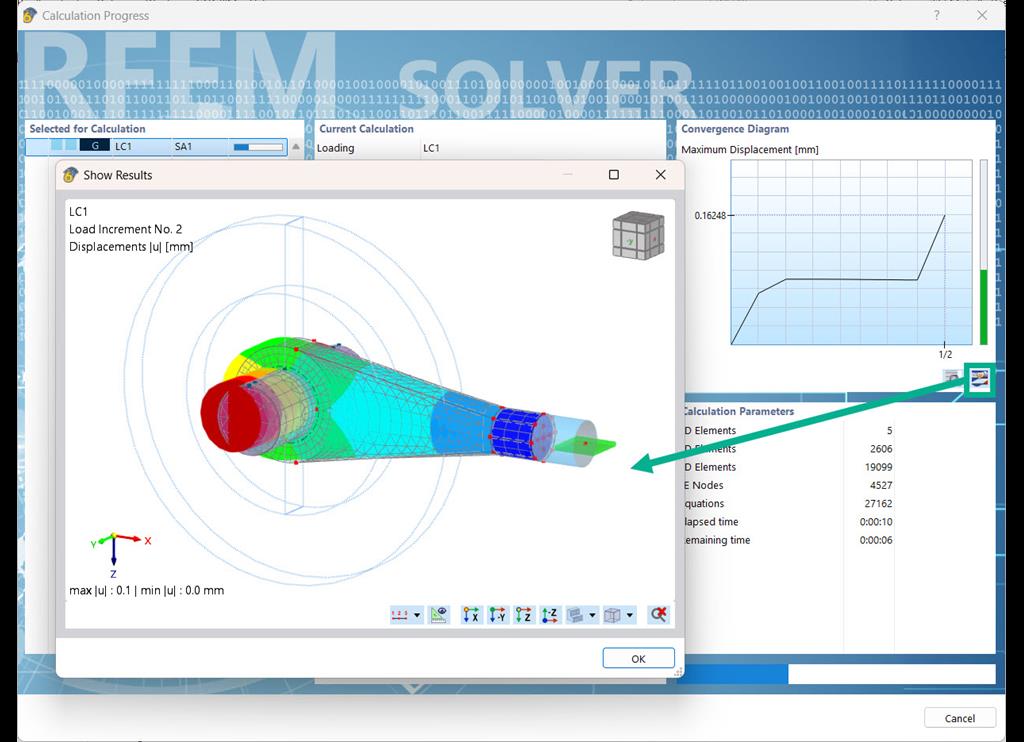

Во время расчета можно использовать окно «Ход расчета» для графического отображения деформаций модели для отдельных шагов расчета.
Графика результатов деформаций при расчёте





В аддоне Расчёт стальных конструкций вы можете применить значение для холодногнутых профилей в соответствии с EN 1993-1-3, которое выполняет проверку на устойчивость и расчёт сечения в соответствии с разделами 6.1.2 - 6.1.5 и 6.1.8 - 6.1.10.
K пояснительному видео

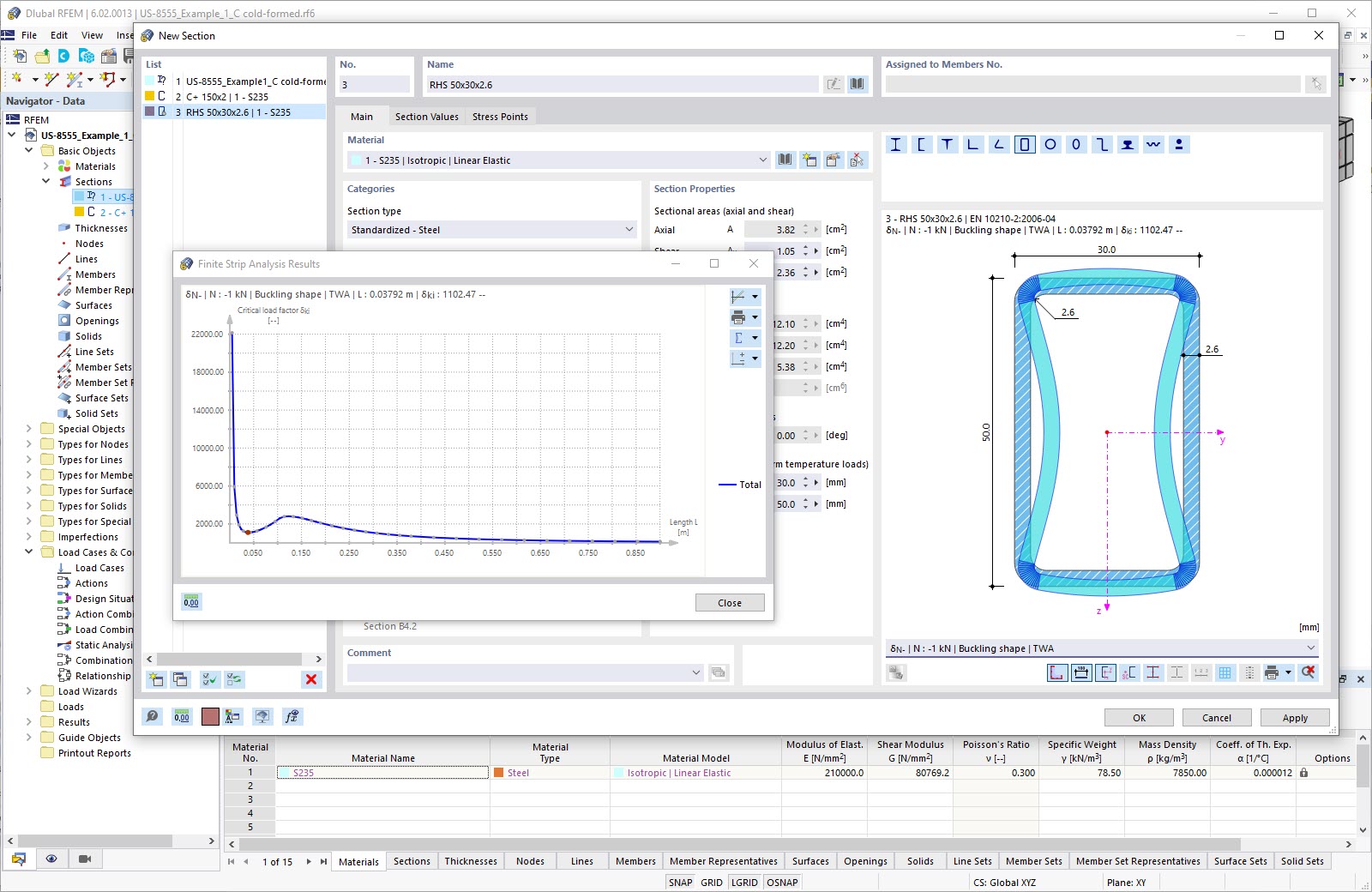

При выполнении расчёта по EN 1993-1-3 можно графически изобразить форму колебаний для искажённой потери устойчивости сечения и для сечений RSECTION.
Собственную форму также можно вывести в RSECTION 1 для сечений из базы данных.

- Вычисление прогибов и сравнение с нормативными или измененными вручную предельными значениями
- Учет строительного подъема при расчете прогиба
- возможны различные предельные значения, в зависимости от типа расчётной ситуации
- Ручная настройка исходных длин и сегментация по направлению
- Расчет прогибов, связанных с исходной конструкцией или деформированной конструкцией
- Дальнейшие подробные расчётные проверки в зависимости от выбранного норматива (например, ограничение "дыхания" стенки по EN 1993-2)
- Интегрированное в RFEM/RSTAB графическое изображение результатов; например, расчетное соотношение предельного значения, деформацию или провисание
- Полная интеграция результатов в протокол результатов RFEM/RSTAB

В RFEM/RSTAB у вас есть возможность создавать, а затем рассчитывать сочетания нагрузок и расчетные сочетания, необходимые для предельного состояния по пригодности к эксплуатации. Вы можете выбрать эти расчётные ситуации для анализа прогиба в аддоне Расчёт стальных конструкций. Расчетные значения деформации определяются соответственно в каждом месте расположения стержня, в зависимости от заданного строительного подъема и системы отсчета. Наконец, можно сравнить полученные значения деформации с предельными значениями.
Знаете ли вы, что...? В конфигурации пригодности к эксплуатации можно указать предельное значение деформации индивидуально для каждого конструктивного элемента. В качестве допустимого предельного значения задайте максимальную деформацию, зависящую от исходной длины. Задав расчётные опоры, можно сегментировать компоненты, чтобы автоматически определить соответствующую исходную длину для каждого расчётного направления.
На основе положения приданных расчётных опор автоматически проводится различие между балками и консолями, поэтому можно соответствующим образом определить предельное значение.
