Информационное моделирование (BIM) | Autodesk AutoCAD

Dlubal Software поставила цель предоставить возможность проектирования с помощью BIM. И эта миссия увенчалась успехом!

Интерфейсы в RFEM и RSTAB позволяют легко и удобно обмениваться данными с отраслевым ПО, например, с программами CAD.

AutoCAD от Autodesk - это одна из наиболее распространённых программ CAD. Ниже представлены варианты обмена данными между RFEM / RSTAB и AutoCAD с помощью прямого интерфейса.

Наше решение для вас:

Ползунок для изменения размера объектов | BIM Autodesk AutoCAD

Трёхмерное проектирование по технологии BIM

Программное обеспечение для расчёта конструкций, предоставляемое Dlubal Software, можно легко интегрировать в процесс информационного моделирования строительства (BIM).

Subnavigation
01
Что такое BIM?
02
Tekla Structures
03
Autodesk Revit
04
Autodesk AutoCAD
05
Немецчек Allplan
06
Rhino и Grasshopper
07
Bentley ISM
08
Инженер SCIA
09
Другое (программы)

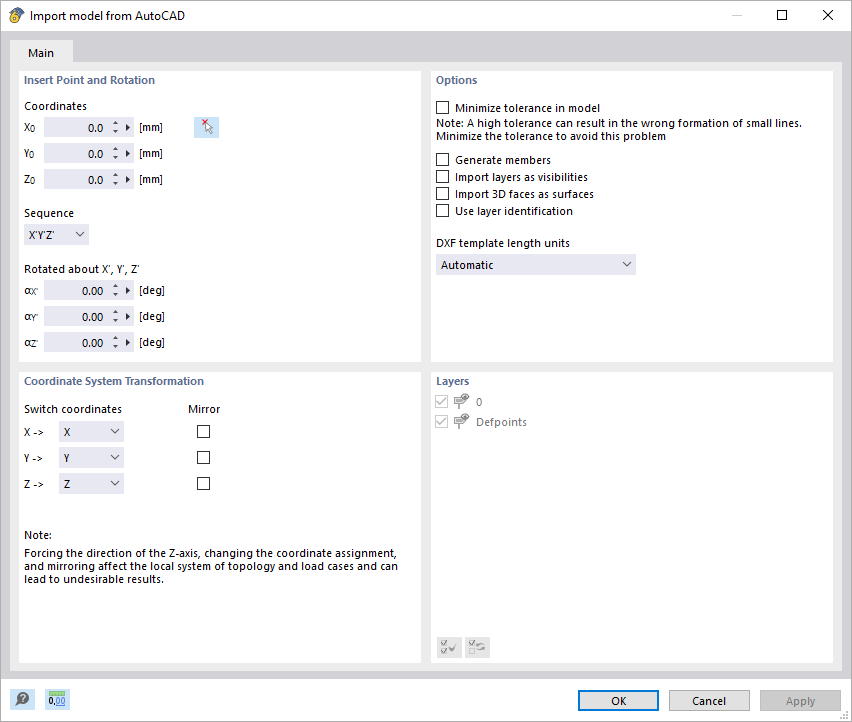

Характерная для 001689 | Импорт

Импорт

Линии можно импортировать в RFEM как линии или стержни. Имена слоев принимаются в качестве имен сечений, и присваивается первый материал из предварительно заданных материалов. Однако, если сечение из базы данных профилей Dlubal и материал распознаются по названию слоя, они принимаются.

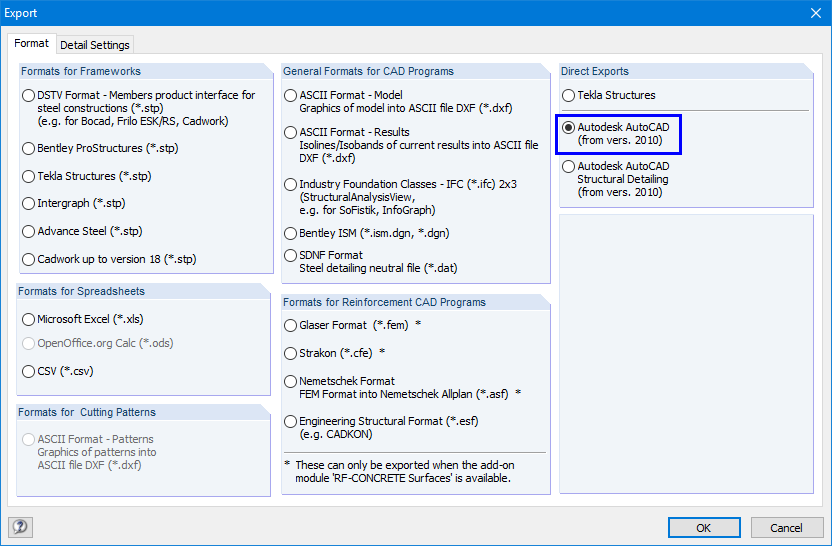

Прямой экспорт в AutoCAD

Экспорт

Стержни экспортируются из RFEM/RSTAB в виде линий. Die Layer dieser Linien enthalten Informationen zu den verwendeten Querschnitten und Materialien. Beim Exportieren einer DXF-Datei aus RFEM kann zusätzlich zum gesamten Modell - einschließlich FE-Netz - die Nummerierung exportiert werden, die über Navigator gesteuert wird.

Eine weitere Möglichkeit des Exports aus RFEM/RSTAB besteht darin, Ergebnisse in Form von Isolinien in eine DXF-Datei zu übergeben. Dabei können verschiedene Elemente wie Isolinien, FE-Netz, Werte etc. gezielt ausgewählt werden.
