Integración de RFEM/RSTAB en Autodesk AutoCAD

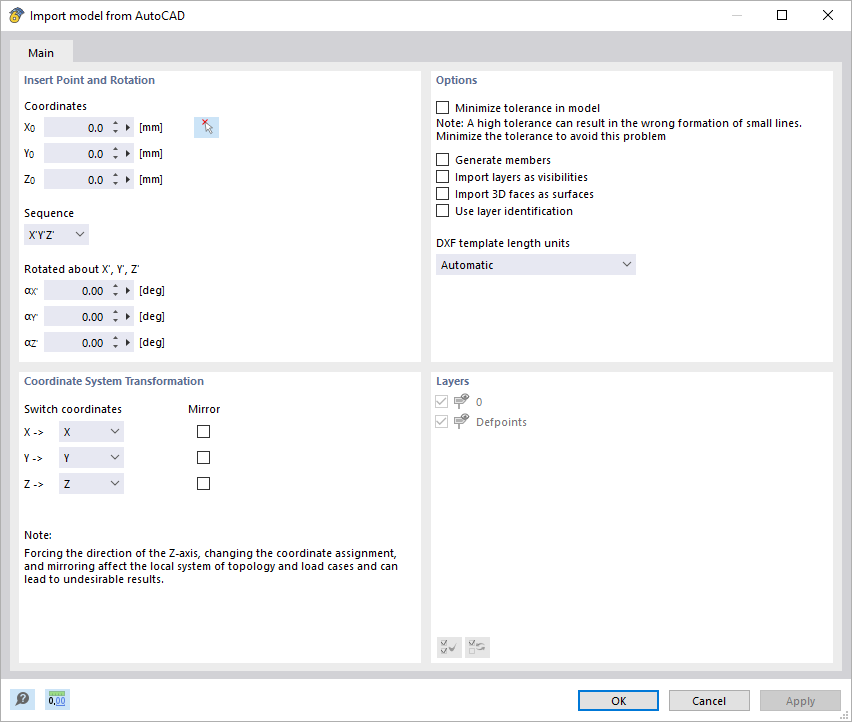

Importando
Las líneas se pueden importar a RFEM como líneas o barras. Los nombres de las capas se adoptan como nombres de las secciones y se asigna el primer material de los materiales predefinidos. Sin embargo, si se reconocen una sección de la base de datos de perfiles de Dlubal y un material a partir del nombre de la capa, se adoptan.

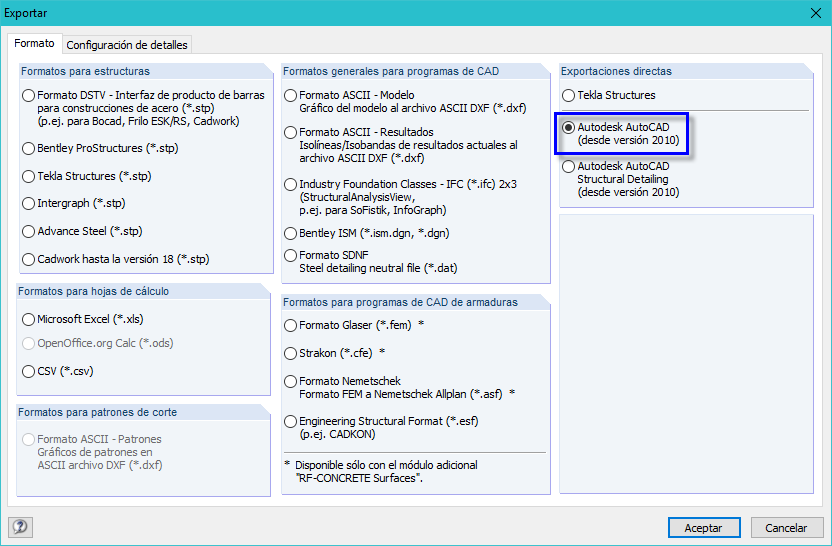

Exportar
Las barras se exportan como líneas desde RFEM/RSTAB. Las capas de estas líneas contienen la información sobre las secciones y materiales utilizados. Al exportar un archivo DXF desde RFEM, es posible exportar la numeración, que se controla mediante el navegador, además del modelo completo (incluyendo la malla de EF).
Eine weitere Möglichkeit des Exports aus RFEM/RSTAB besteht darin, Ergebnisse in Form von Isolinien in eine DXF-Datei zu übergeben. Dabei können verschiedene Elemente wie Isolinien, FE-Netz, Werte etc. gezielt ausgewählt werden.
