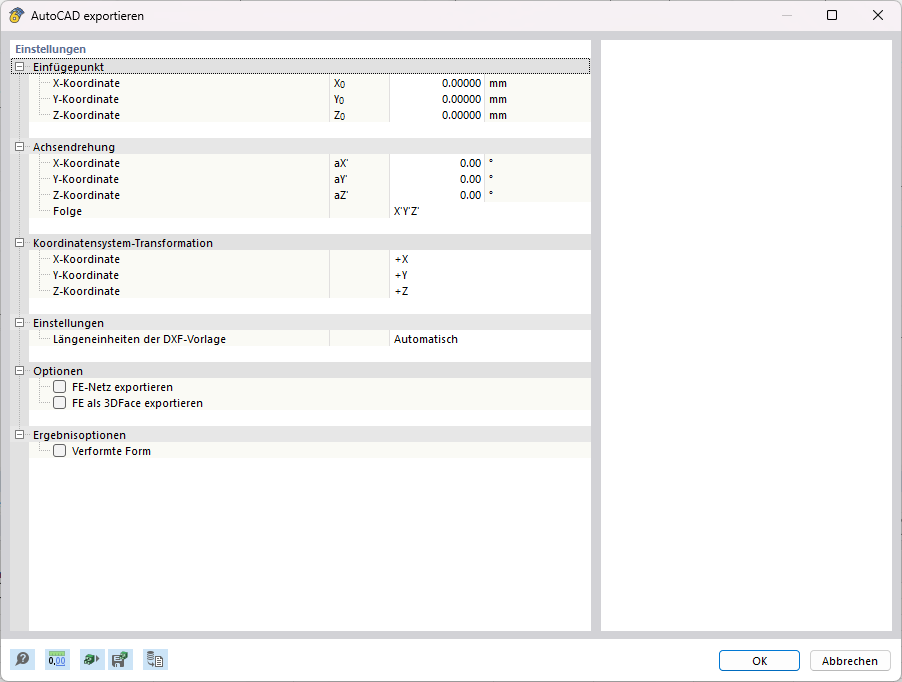

Die Stäbe werden aus RFEM/RSTAB als Linien exportiert. Die Layer dieser Linien enthalten Informationen zu den verwendeten Querschnitten und Materialien. Beim Exportieren einer DXF-Datei aus RFEM kann zusätzlich zum gesamten Modell - einschließlich FE-Netz - die Nummerierung exportiert werden, die über Navigator gesteuert wird.
Eine weitere Möglichkeit des Exports aus RFEM/RSTAB besteht darin, Ergebnisse in Form von Isolinien in eine DXF-Datei zu übergeben. Dabei können verschiedene Elemente wie Isolinien, FE-Netz, Werte etc. gezielt ausgewählt werden.
