RFEM-Schnittstellen zu Rhino & Grasshopper

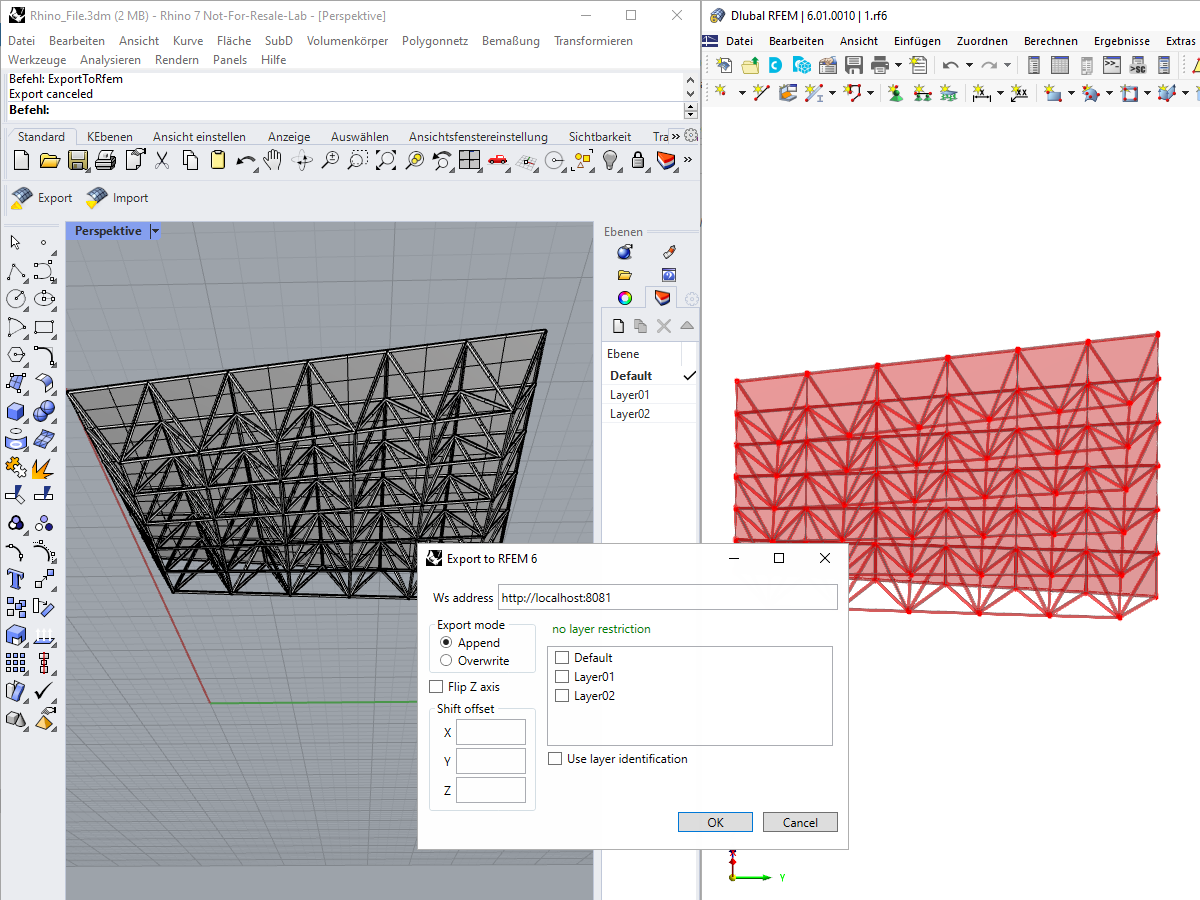

Rhino-Schnittstelle
Es können sowohl Linien als auch Flächen inkl. Öffnungen an RFEM 6 übergeben (Export) bzw. aus RFEM übernommen werden (Import). Der Export verfügt über die Übertragungsmodi „Überschreiben“ sowie „Hinzufügen“. Die zu übertragenden Objekte können selektions- bzw. layerbasiert angesteuert werden. Beim Import in Rhino kann zusätzlich der Layer ausgewählt werden, in welchen die Objekte hinzugefügt werden sollen.

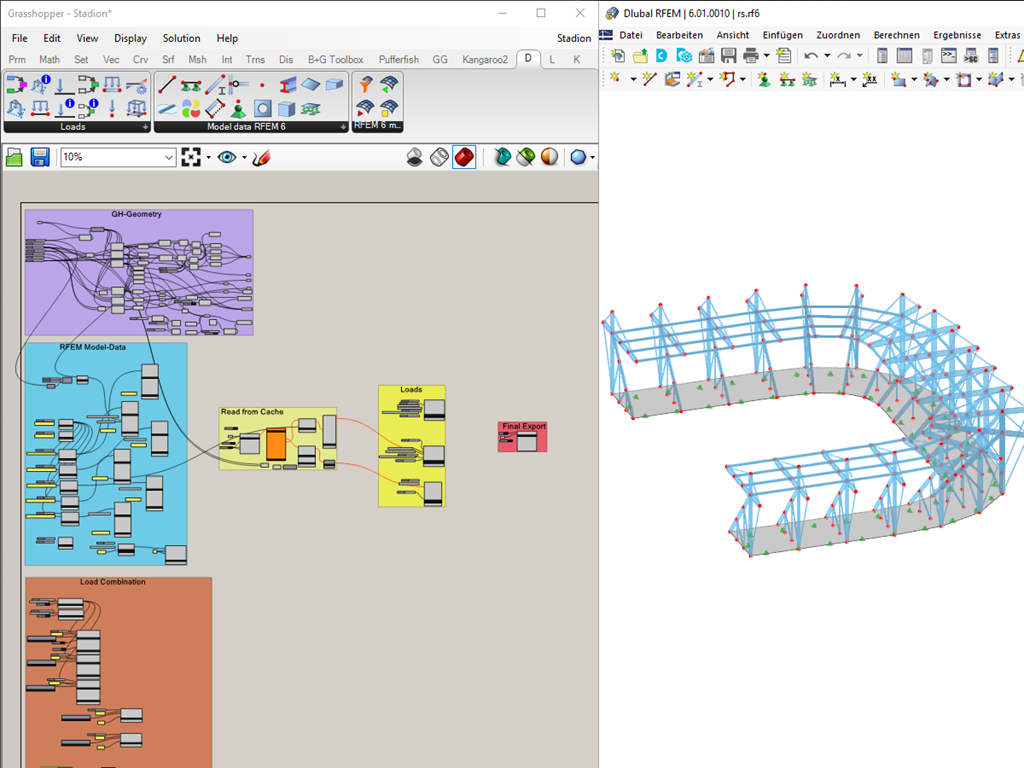

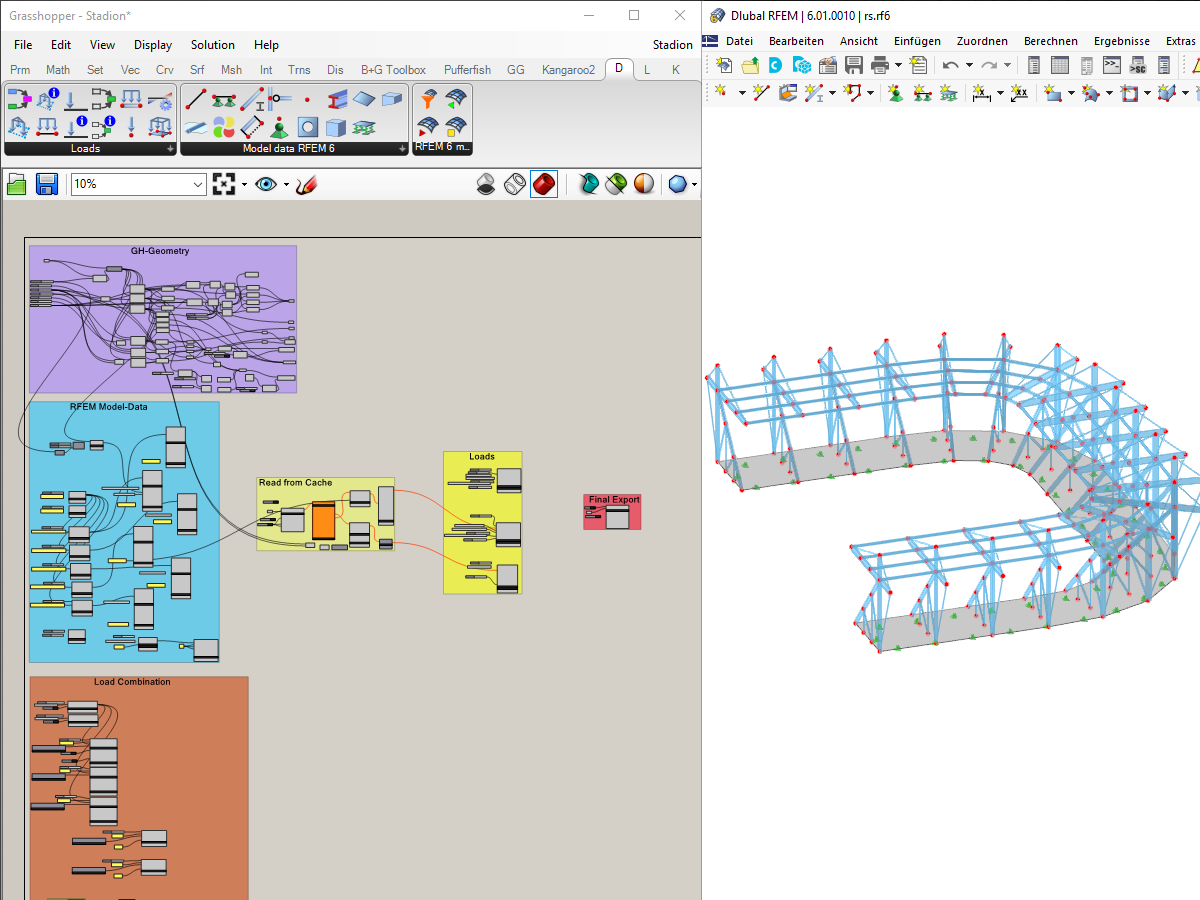

Grasshopper-Schnittstelle
Mit der Schnittstelle wird der Dlubal-Tab in Grasshopper freigeschalten. Dieser beinhaltet drei Komponenten-Gruppen (Modelldaten, Lasten, RFEM-6-Import/-Export). Die Gruppe der Modelldaten ermöglicht das Hinzufügen von Dlubal-spezifischen Eigenschaften an Linien, Flächen und Volumenkörpern. Ebenfalls können Materialien, Querschnitte, Lager und Gelenke sowie auch Exzentrizitäten erzeugt werden.
Die Last-Gruppe beinhaltet Komponenten zur Erzeugung von Lastfällen und Kombinationen, sowie auch Last-Komponenten für Knoten-, Linien-, Stab-, Flächen- und freien Polygonlasten.
Die letzte Gruppe besteht aus Komponenten für den Import sowie auch Export nach RFEM.
