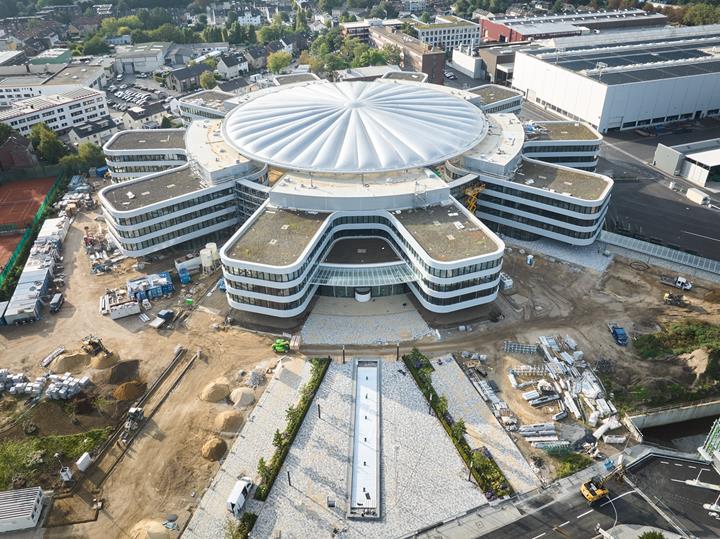

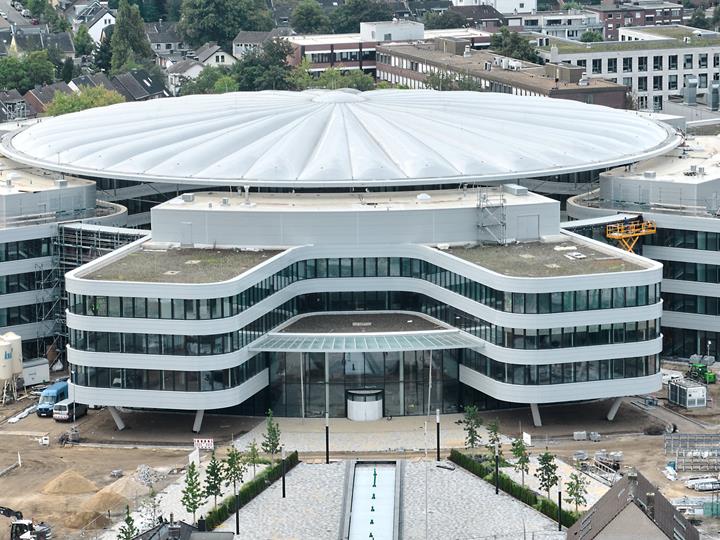

Seit Mai 2024 befinden sich alle Standorte der SMS Group an einem einzigen Ort. Mit seinen fünf Büromodulen bilden diese eine zahnradartige Struktur. Über den Innenhof spannt sich in 20 m Höhe ein Folienkissendach mit einem Durchmesser von 82 m. Das Dach hat eine Gesamtfläche von 5 100 m² und ermöglicht einen trockenen Wechsel der über 2000 Mitarbeitenden zwischen den Gebäuden.

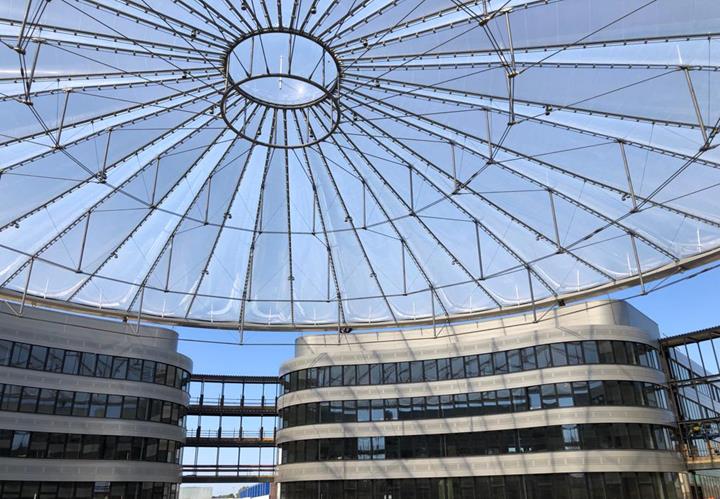

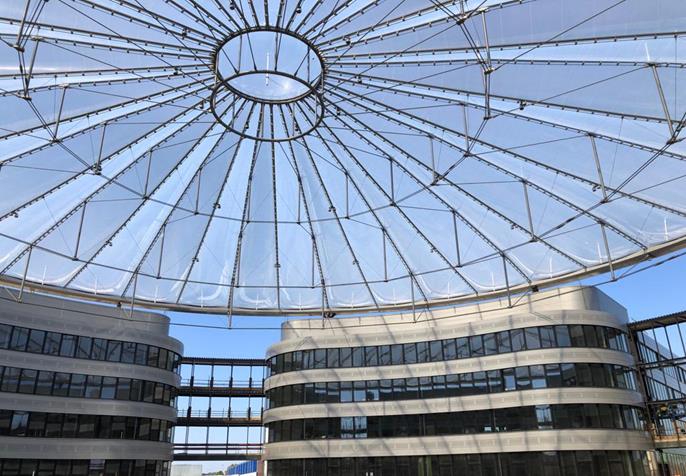

Die technische Bearbeitung der Dachkonstruktion sowie die Tragwerksplanung für Seil- und Stahlbau übernahm der Dlubal-Kunde formTL, um eine zugbeanspruchte Seilkonstruktion nach dem Geigerdome-Prinzip zu ermöglichen. Als Grundlage dient hier ein Druckring mit einem umlaufenden Stahlkastenträger sowie 40 unterspannten Radialseilen mit doppelter Seilschar.

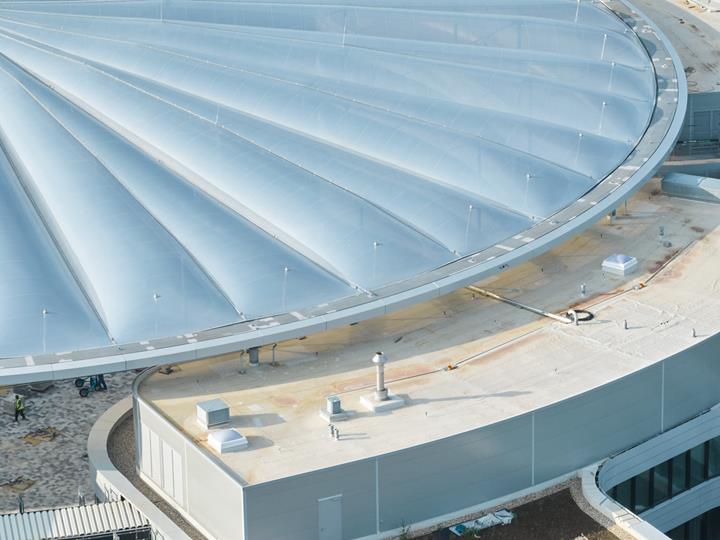

Zusätzlich entwickelten die Ingenieure von formTL Seilknoten, die Aufständerung für die ETFE-Kissen, den Stahlkastenträger sowie die Anschlüsse des Seilnetzes an den Druckring. Dessen schwimmende Lagerung auf den massiven Modulgebäuden mit einem Festlager, einem radial verschieblichen Lager gegenüber und acht weiteren Gleitlagern sorgt für sicheren Halt.

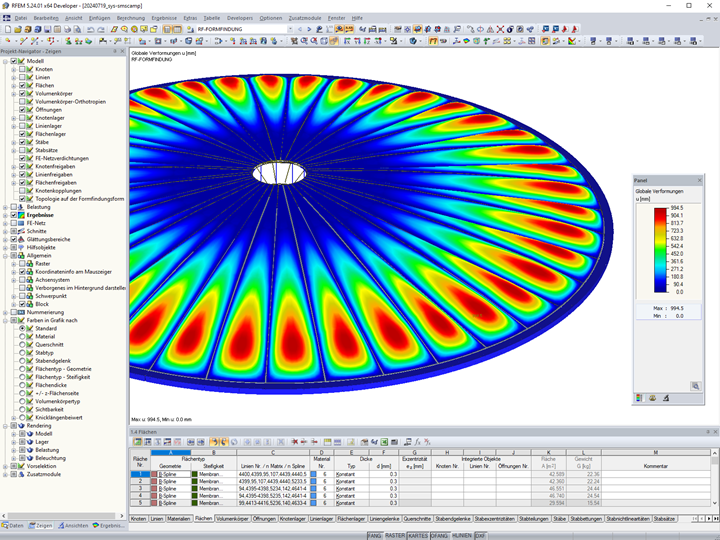

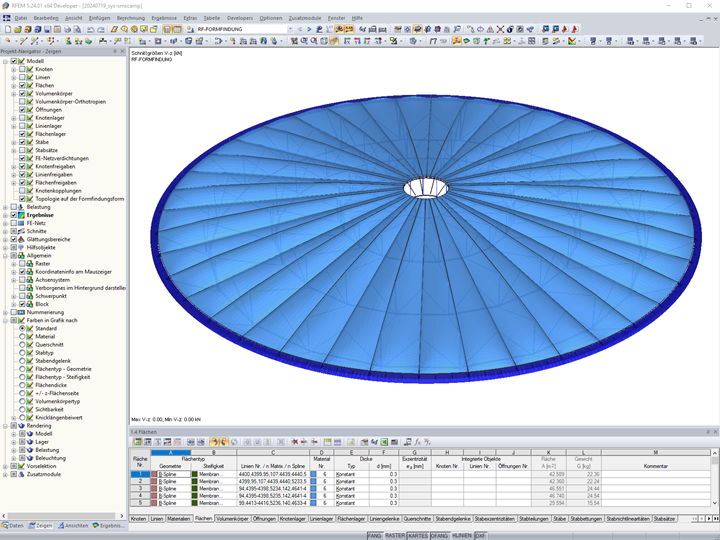

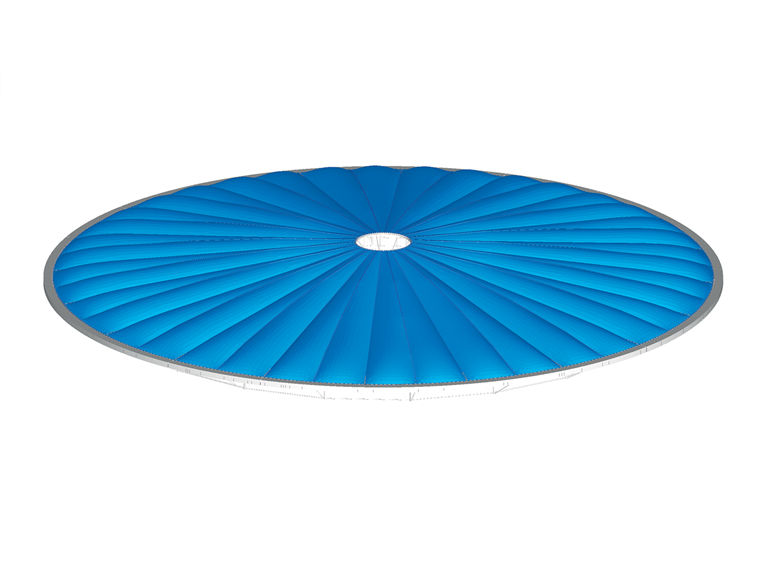

Mit dieser Innenhofüberdachung schuf der Dlubal-Kunde formTL unter Nutzung von RFEM ein sehr interessantes Kundenprojekt.
| Ort | SMS group GmbH Am SMS Campus 1 41069 Mönchengladbach Deutschland |
| Bauherr | SMS Group GmbH, Mönchengladbach www.sms-group.com |
| Architekten | Hartmann Architekten BDA, Mönchengladbach www.hartmann-architekten.de |
| Tragwerksplanung | Kempen Krause Ingenieure, Aachen www.kempenkrause.de |
| Innenhofüberdachung | Pfeifer Structures, Buxheim (Memmingen) www.pfeifer.info |
| Tragwerks-, Montage- und Werkstattplanung Geigerdome | formTL ingenieure für tragwerk und leichtbau gmbh, Radolfzell www.form-tl.de |
