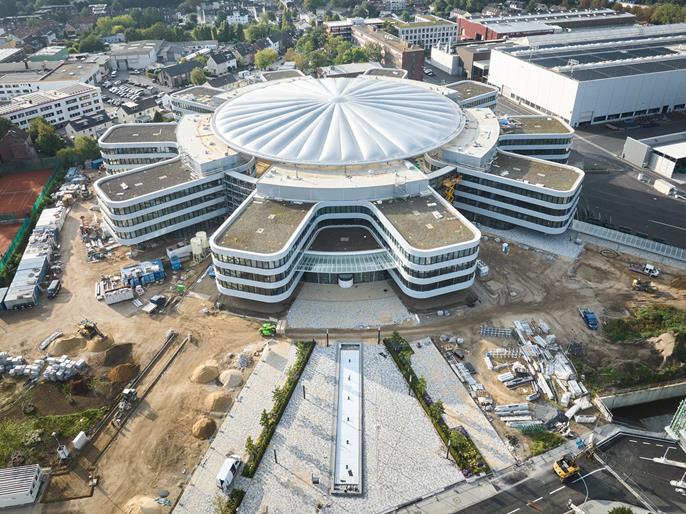

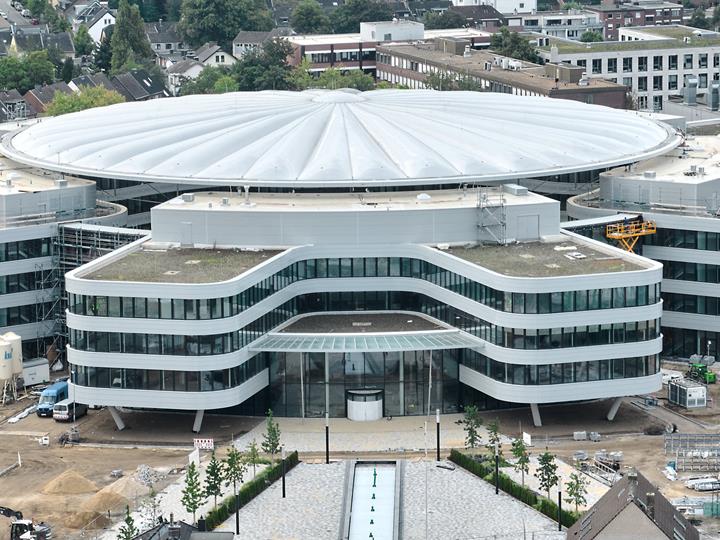

С мая 2024 года будут представлены все офисы SMS Group в одном месте. Вместе с пятью офисными модулями они образуют конструкцию зубчатого колеса. ETFE покрытие диаметром 80 м перекрывает внутренний двор на высоте 20 м. Общая площадь кровли составляет 5200 м², и она позволяет свободно перемещаться между зданиями более 2000 сотрудников.

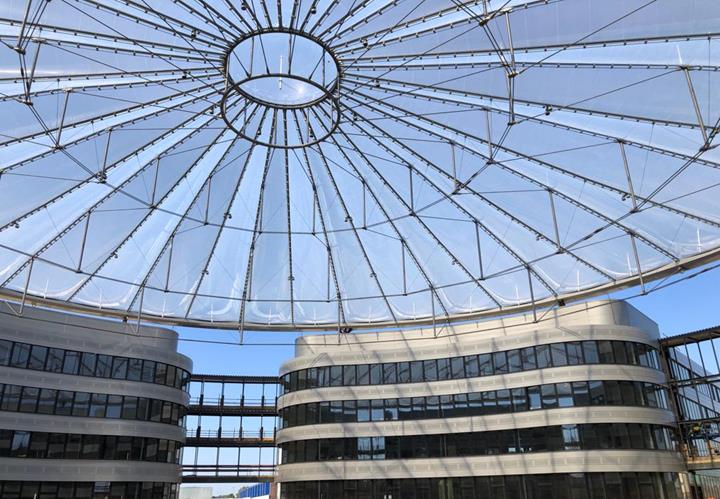

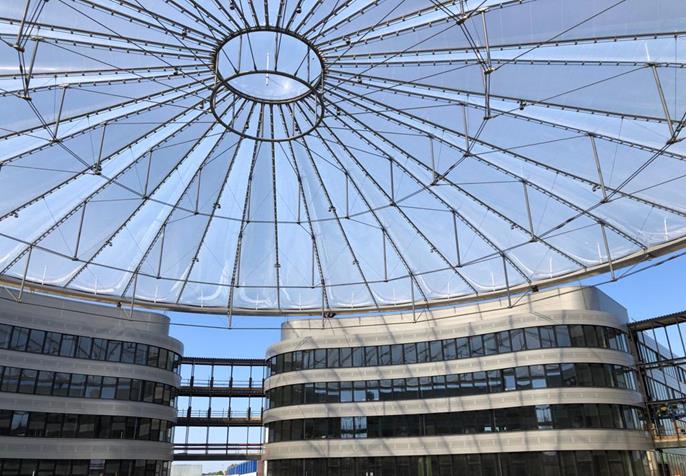

Заказчик Dlubal, formTL, отвечал за техническую обработку конструкции кровли, а также за расчёт вантовых и стальных конструкций для создания вантовых конструкций, подверженных растяжению по принципу купола Гейгера. Основой конструкции является компрессионное кольцо с кольцевой стальной коробчатой балкой и 40 радиально натянутыми вантами с двойным блоком вант.

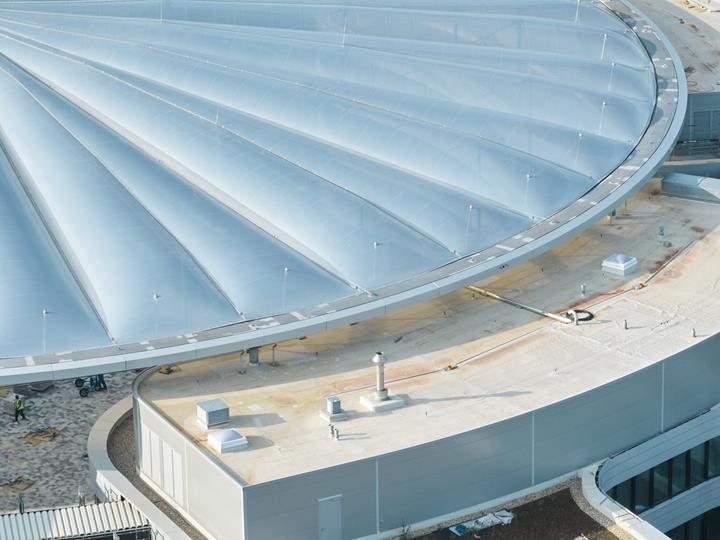

Кроме того, инженеры formTL разработали узлы вант, отметку для подушек ETFE, стальную коробчатую балку и соединения стенки вант с компрессионным кольцом. Надежную фиксацию конструкции затем обеспечивает плавающая опора конструкции, которая с помощью неподвижной опоры соединена с неподвижной опорой, радиально перемещаемой опорой на противоположной стороне и восемью дополнительными опорами трения.

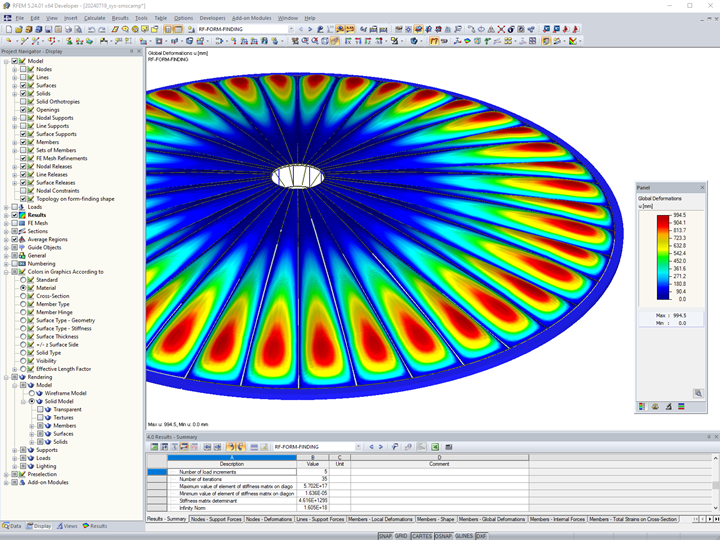

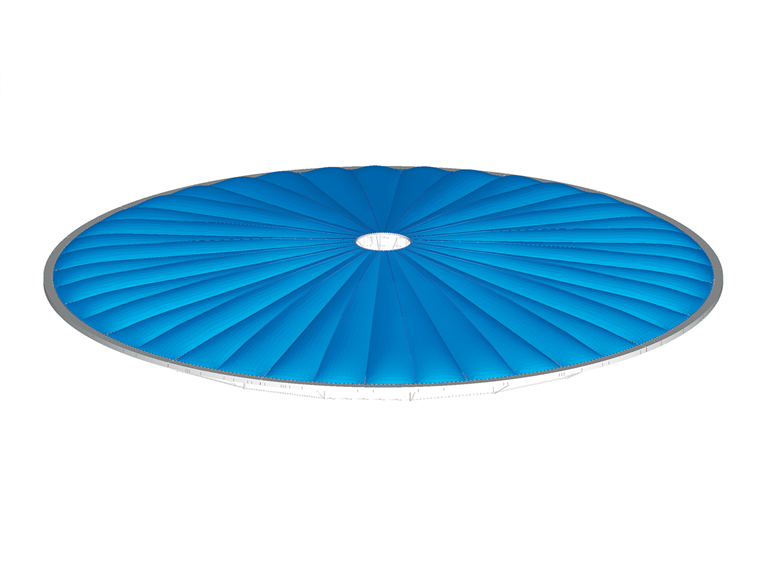

Это покрытие внутреннего двора изготовила фирма formTL, один из долголетних заказчиков компании Dlubal, с помощью программы RFEM
Место | SMS group GmbH, Австрия В SMS Campus 1-й 41069 Мёнхенгладбах, Германия Германия |
Заказчик | SMS Group GmbH, Мёнхенгладбах, Германия www.sms-group.com |
Архитекторы <br> | Hartmann Architects BDA, Мёнхенгладбах, Германия www.hartmann-architekten.de |
Расчет конструкций | Kempen Krause Ingenieure, Аахен, Германия www.kempenkrause.de |
Кровельное покрытие двора | Pfeifer Structures, Буксхайм (Мемминген, Германия) www.pfeifer.info |
Проектирование, монтаж конструкций и проектирование цеха Гейгердом | formTL ingenieure für tragwerk und leichtbau GmbH, Радольфцелль, Германия www.form-tl.com |
