Cobertura do pátio interior no campus da SMS em Mönchengladbach, Alemanha

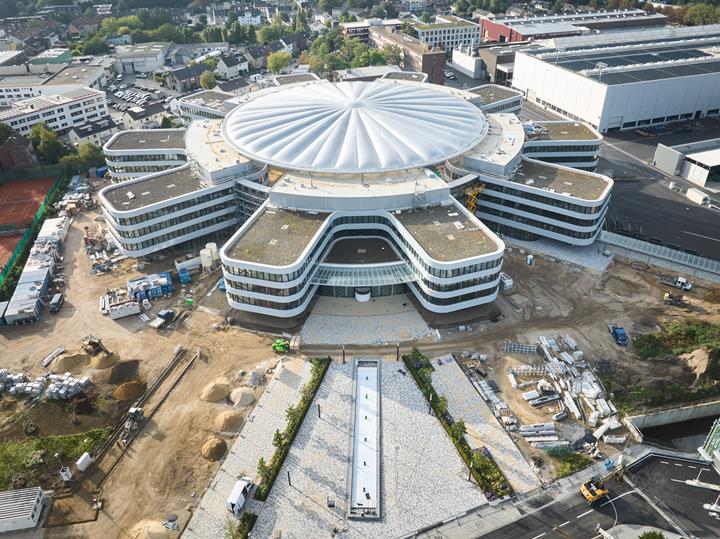

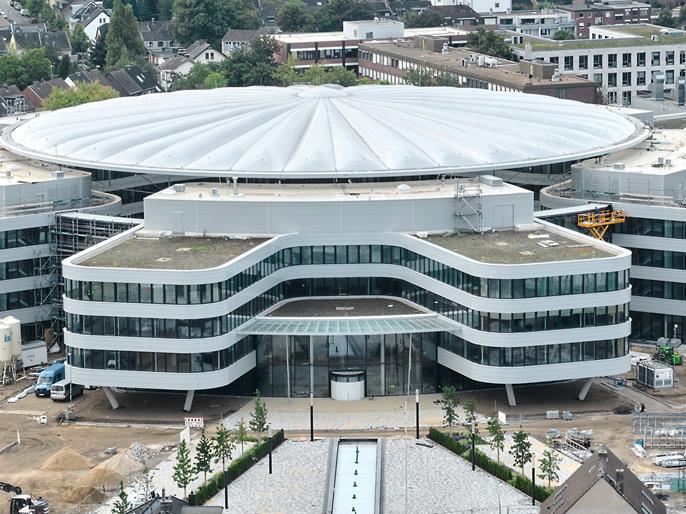

Desde maio de 2024, todas as localizações do Grupo SMS estão num só lugar. Com os cinco módulos de escritório, formam uma estrutura em roda dentada. Uma cobertura ETFE com 82 m de diâmetro estende-se a uma altura de 20 m sobre o pátio interior. A cobertura tem uma área total de 5100 m² e permite aos mais de 2000 colaboradores deslocarem-se entre os edifícios abrigados da chuva.

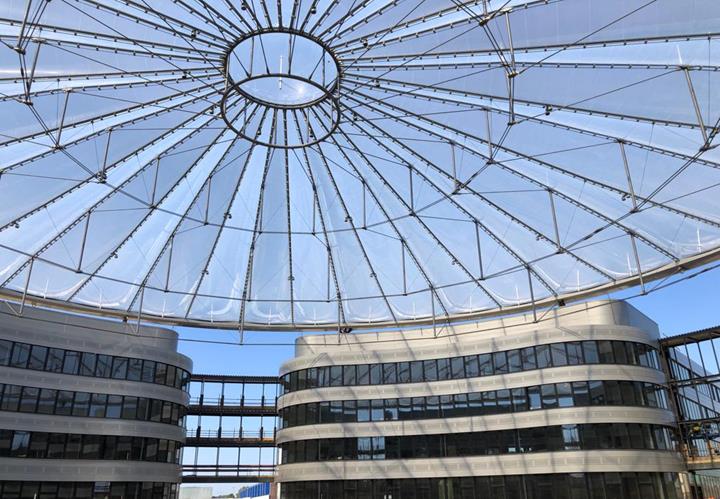

O cliente da Dlubal formTL foi responsável pelo processamento técnico da estrutura da cobertura, bem como pelo planeamento estrutural das estruturas de cabos e de aço para obter uma estrutura de cabos sujeita a tração de acordo com o princípio da cúpula de Geiger. A estrutura é baseada num anel de compressão com uma viga circunferencial de aço com secção em caixão e 40 cabos radiais subtensionados com um conjunto duplo de cabos.

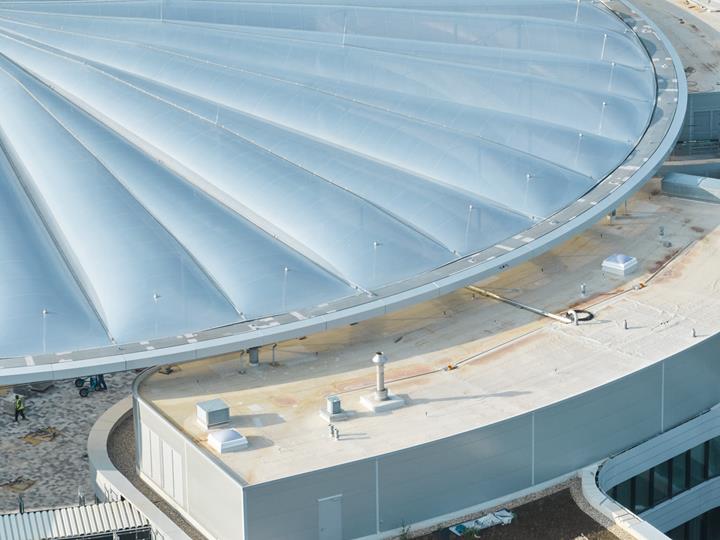

Além disso, os engenheiros da formTL desenvolveram os nós de cabos, a elevação para as almofadas de ETFE, a viga de aço com secção em caixão e as ligações da rede de cabos ao anel de compressão. O seu apoio flutuante nos edifícios modulares de betão armado com um apoio fixo, um apoio deslocável radialmente no lado oposto e oito apoios de fricção adicionais garantem uma fixação segura.

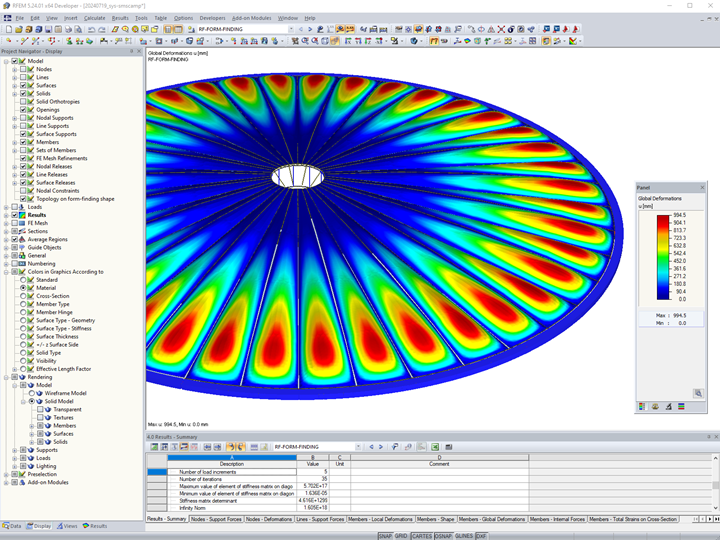

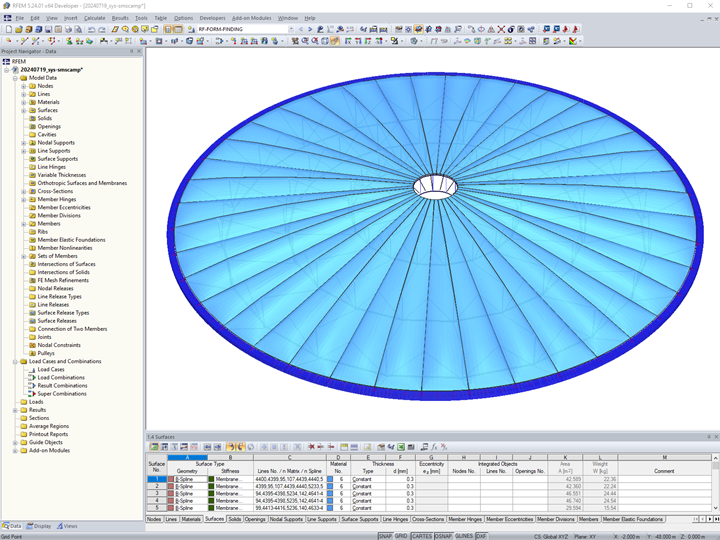

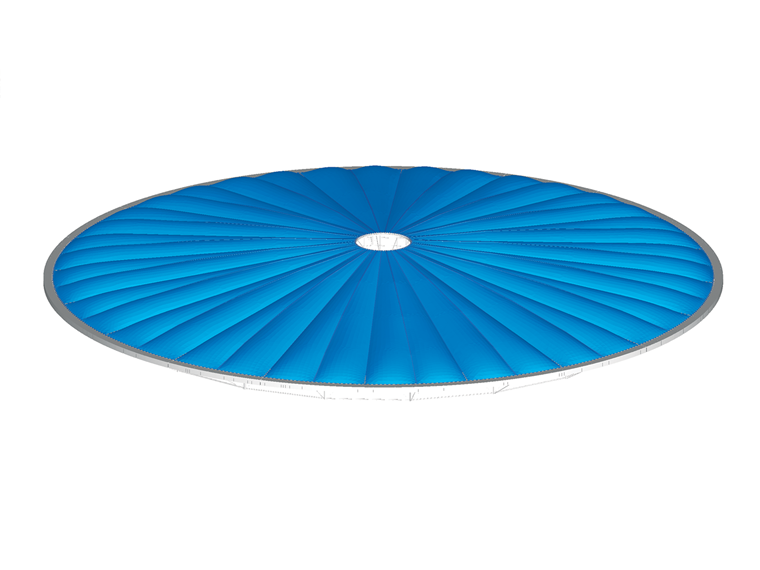

Com esta interessante cobertura do pátio interior, o cliente da Dlubal formTL criou um projeto de cliente interessante com recurso ao RFEM.
