Logiciel aux éléments finis RFEM 6 | Interfaces

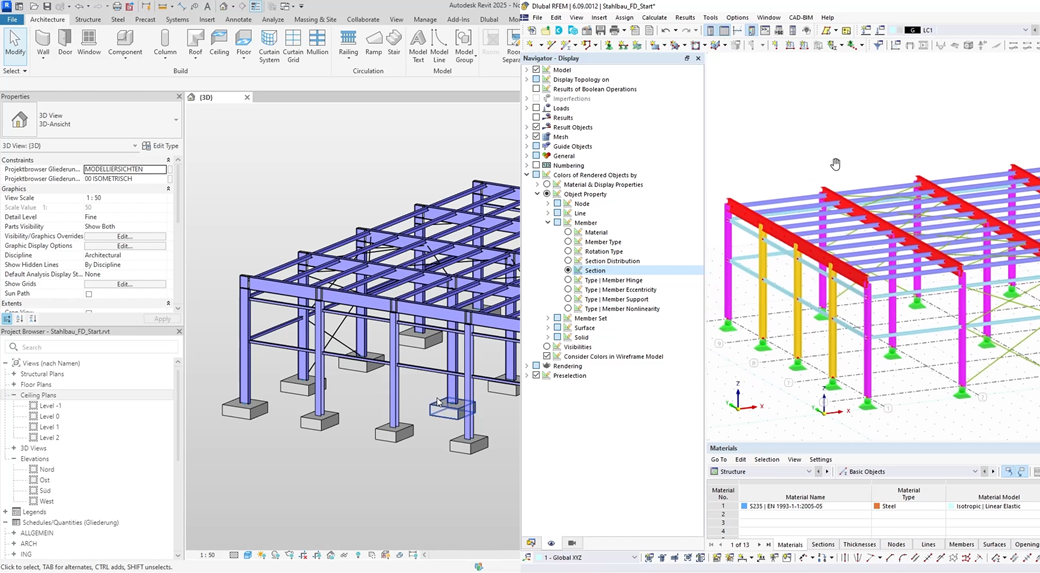

Vous aimez travailler avec Autodesk Revit et vous aimeriez qu'il y ait une interface avec les logiciels Dlubal ? Si oui, votre souhait est déjà réalisé ! L'interface bidirectionnelle directe de RFEM 6/RSTAB 9 vers Autodesk Revit vous facilite la tâche : La structure générée dans RFEM/RSTAB peut être visualisée dans Revit puis préparée pour l'ingénieur structure. De manière similaire, il est possible de calculer et de vérifier un modèle Revit dans RFEM/RSTAB. Vous pouvez même aligner facilement les modifications ultérieures dans le modèle Revit et le modèle RFEM/RSTAB. Cela vous intéresse-t-il ? Dans ce cas, testez-le et lisez-en plus sur :

Les logiciels Dlubal ont également des interfaces avec des logiciels open source tels que SAF. Cela facilitera grandement votre travail. Les logiciels RFEM 6 et RSTAB 9 prennent en charge l'échange de données avec l'interface Structural Analysis Format (SAF). Les logiciels de calcul de structure vous permettent d'importer et d'exporter. Le format SAF est basé sur MS Excel. Il s'agit d'un format de fichier destiné à faciliter l'échange de modèles de calcul de structure entre différentes applications logicielles. Nous pouvons vous assurer : C'est certainement un atout pour tout ingénieur en structure.

MS Excel est un logiciel classique pour le traitement ou la préparation des valeurs de tableau. Nous avons implémenté pour vous un lien direct vers Microsoft Excel dans RFEM 6/RSTAB 9. Les tableaux de RFEM 6/RSTAB 9 peuvent ainsi être exportés séparément ou conjointement dans un tableur Excel. De plus, les tableaux Excel peuvent être transférés dans RFEM 6/RSTAB 9. Nous travaillons toujours à vous offrir encore plus d'options dans RFEM/RSTAB.

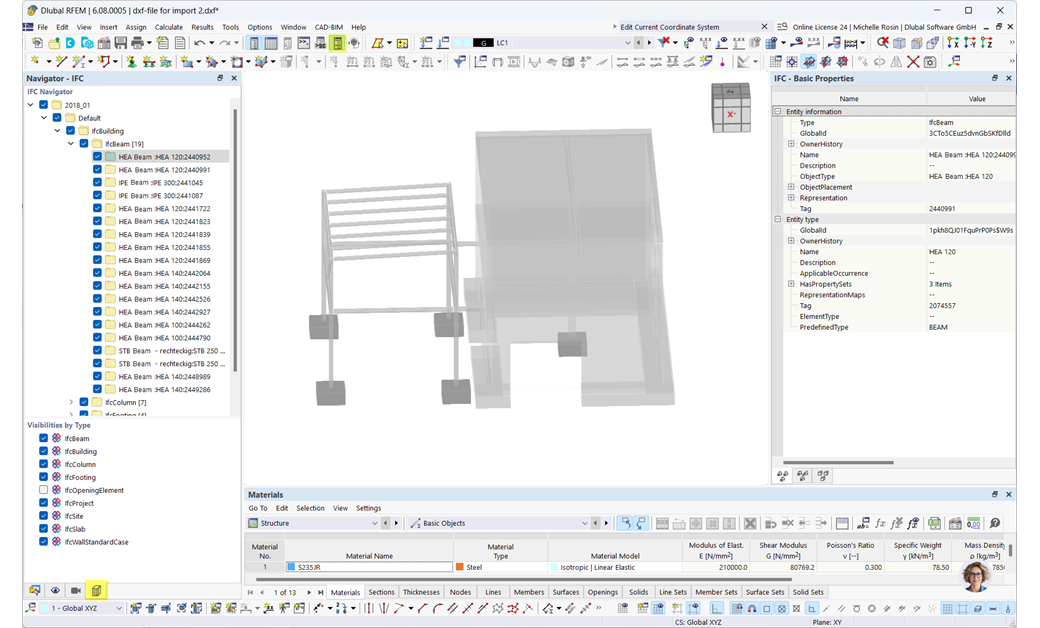

Les logiciels Dlubal disposent de nombreuses interfaces différentes. L'une d'entre elles est l'interface IFC (Industry Foundation Classes). Celle-ci est divisée en plusieurs zones, les « Affichages ». Différentes versions du format IFC coexistent également. Regardez de plus près. La version 4.0 est prise en charge à la fois pour l'importation et l'exportation. Cependant, l'ancienne version 2x3 n'est prise en charge que pour l'importation. Quelle que soit la direction dans laquelle vous échangez les données, vous pouvez traiter la StructuralAnalysisView ainsi que la ReferenceView (vue de coordination).

Lors de l'importation de la ReferenceView, les objets IFC individuels peuvent être convertis en éléments natifs de RFEM. Vous pouvez également utiliser des tableaux de conversion pour adapter les descriptions de section et de matériau. L'exportation dans ReferenceView vous permet d'afficher la structure dans les visionneuses IFC et les logiciels de CAO. D'autre part, StructuralAnalysisView vous permet de transférer un modèle de calcul de structure comprenant les charges. Comme vous pouvez le voir, de nombreuses options s'offrent à vous.

Pour simplifier votre modélisation, utilisez les couches d'arrière-plan stockées dans la fenêtre de travail de RFEM 6/RSTAB 9 pour l'entrée d'objets graphiques. Ces couches sont générées à partir d'un fichier DXF importé. En savoir plus :
