Gardez toujours un œil sur les conditions naturelles de votre chantier de construction en le définissant sur une carte numérique. Les données de l'adresse (y compris l'altitude) ainsi que la zone de charge de neige, la zone de vent et la zone sismique sont automatiquement importées. L'assistant de charge utilise également ces données.

La carte avec votre chantier de construction repéré est également affichée dans l'onglet « Paramètres du modèle ».

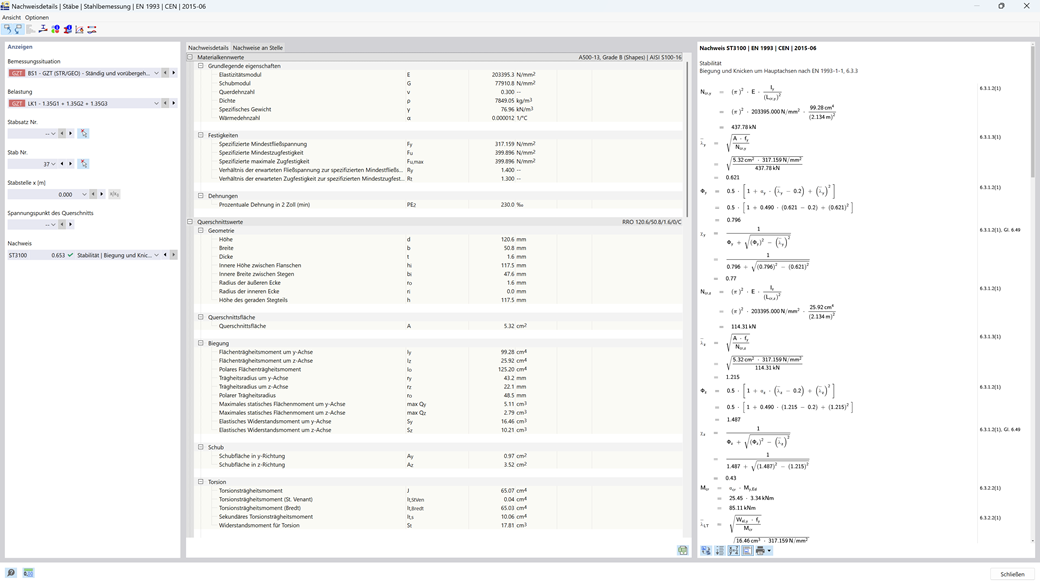

Avec Dlubal Software, vous avez toujours une vue d'ensemble, que vos projets soient liés au béton armé, à l'acier, au bois, à l'aluminium ou à d'autres branches d'activité. Le programme affiche clairement les formules de vérification utilisées dans votre vérification (avec une référence à l'équation utilisée de la norme). Ces formules de vérification peuvent également être affichées dans le rapport d'impression.

Assurez-vous que rien ne s'effondre sur vous : Pour estimer la résistance des sections de barre, vous pouvez afficher les contraintes unitaires pour les charges unitaires N = 1 kN, My = 1 kNm, etc., lors de la sélection des sections.

Facilitez-vous le travail. Le contact entre les surfaces est utilisé pour décrire une propriété de contact entre deux surfaces ou plus, éloignées les unes des autres. Il n'est plus nécessaire de créer un solide de contact entre les surfaces.

L'organisation des imperfections est résolue efficacement par les cas d'imperfection. Les cas vous permettent de décrire une imperfection à partir d'imperfections locales, de charges équivalentes, d'un défaut d'aplomb initial via un tableau (nouveau), d'une déformation statique, d'un mode de flambement, d'une forme modale dynamique ou d'une combinaison de ces types (nouveau).

Découvrez les nouvelles fonctionnalités des assistants de charge de neige et de vent :

• Chargement de modèles hybrides constitués de barres et de surfaces (RFEM uniquement)
• Connexion à l'outil de géolocalisation (selon la définition globale du chantier)
• Désactivation des surfaces latérales

Navigez facilement et intuitivement. Utilisez le gestionnaire de scripts pour contrôler tous les éléments d'entrée à l'aide de JavaScript via la console ou les scripts enregistrés.

Devez-vous calculer plusieurs combinaisons de charges dans vos modèles ? Plusieurs solveurs (un par cœur) sont ensuite lancés en parallèle, chacun d'entre eux calculant une combinaison de charges. Cela garantit une meilleure utilisation des cœurs et donc des calculs plus rapides.

La technologie vous emmène plus loin, même dans votre travail quotidien avec RFEM/RSTAB. La nouvelle technologie API des services web vous permet de créer vos propres applications de bureau ou basées sur le web en contrôlant tous les objets contenus dans RFEM 6/RSTAB 9. Des bibliothèques complètes et de nombreuses fonctionnalités sont déjà disponibles. Ainsi, vous pouvez facilement effectuer vos propres vérifications, modéliser efficacement des structures paramétriques ainsi que des processus d'optimisation et d'automatisation à l'aide des langages de programmation Python et C#. Les logiciels Dlubal vous facilitent la tâche. Voyez par vous-même !

Découvrez les nouvelles fonctionnalités de RFEM et RSTAB permettant de déterminer les charges de vent à l'aide de RWIND :

• Assistants de charge utiles pour générer des cas de charge de vent avec différents champs d'écoulement dans différentes trajectoires du vent
• Cas de charge de vent avec des paramètres d'analyse librement assignables, y compris une spécification définie par l'utilisateur de la taille de la soufflerie et du profil du vent
• Affichage complet de la soufflerie avec profil d'entrée du vent et profil d'entrée de l'intensité de la turbulence du vent
• Visualisation et utilisation des résultats de simulation RWIND
• Définition globale d'un terrain (plans horizontaux, plan incliné, tableau)

Il y a aussi une innovation dans le catalogue de charges qui peut vous intéresser : Le type de charges « Masse » a été ajouté au catalogue !

Gardez une trace de ce qui est vraiment pertinent pour votre projet. En plus du plan de coupe, vous pouvez maintenant définir une boîte de coupe. Cela vous permet de masquer les objets non pertinents autour d'un point de mire.

Nous avons du nouveau pour vous ! Pour définir les raffinements de maillage nodal, des options pour la disposition des longueurs EF ont été ajoutées :

• Radiale
• Progressif
• Combinée

Le Dlubal Center vous garantit une planification rapide et efficace. Il gère, entre autres, les projets et les fichiers de modèle dans un seul et même emplacement. Des informations détaillées et des graphiques vous facilitent l'attribution de tous les modèles et permettent ainsi de traiter le projet de manière simple et claire. De plus, vos données client, y compris les logiciels sous licence, les modules complémentaires, etc., sont organisées dans le Dlubal Center.

Définissez autant de paramètres de modèle globaux que vous le souhaitez. Vous pouvez également les utiliser dans la documentation.

Si vous souhaitez définir des épaisseurs de surface variables, trois nouvelles options sont disponibles :

• 2 nœuds et direction
• 4 coins de surface
• Cercle

Sept nouveaux types de distribution de section sont disponibles pour les barres (incluant la fonction de disposition pour l'alignement sur une face droite) :

• Jarrets aux deux extrémités
• Jarret en début de barre
• Jarret en fin de barre
• Toiture à double courbure
• Décalage des deux côtés
• Décalage au début de la barre
• Décalage à la fin de la barre

Le but de cette fonctionnalité est de rendre votre vérification plus efficace. Outre les ensembles de barres, vous avez également la possibilité de combiner des lignes, des surfaces et des solides sous forme d'ensembles. Par exemple, vous pouvez les considérer comme des éléments uniformes dans le calcul.

Vous pouvez définir facilement la rotation d'une barre en direction des axes locaux d'une surface, par exemple inclinée dans l'espace.

Le Dlubal Center vous aide lorsque vous travaillez avec des blocs de modèle. Il contient une base de données de blocs basée sur du code JavaScript. Vous avez également la possibilité de créer et d'utiliser de nouveaux blocs, y compris pour le chargement et le calcul.

Souhaitez-vous modifier les rigidités de surface ? Deux nouveaux types sont maintenant disponibles :

• Facteurs multiplicateur de la rigidité totale
• Facteurs multiplicateur des rigidités partielles, poids et masses

Utilisez le nouveau paramètre de calcul de structure pour fournir des cas de charge et des combinaisons de charges avec des paramètres de calcul globaux individuels.

Pour rendre votre travail efficace et rapide, nous avons ajouté de nouvelles fonctionnalités à l'assistant de charge. Celles-ci incluent le verrouillage de nouvelles barres, le lissage des charges concentrées, la considération des excentrements ainsi que la distribution des sections.

Gardez toujours un œil sur la stabilité de vos structures : Vous pouvez désormais considérer les excentrements pour les charges nodales et de barre.

Un changement en faveur d'un fonctionnement plus efficace : Les systèmes de coordonnées définis par l'utilisateur à des fins de saisie et d'analyse sont désormais organisés globalement sous les objets repères.

Cette fonctionnalité crée plus d'ordre. Le nouvel objet repère « Sélection d'objet » permet un filtrage générique de divers objets :

• Objets de base
• Types pour les nœuds
• Types pour les lignes
• Types pour les surfaces
• Assistants de charge
• Charges
• Objets repères

La sélection d'objets vous offre de nombreuses possibilités d'application interactives à divers emplacements du programme.

Faites passer votre calcul de structure un peu plus loin. RFEM 6 et RSTAB 9 prennent désormais en charge un nouveau format de fichier pour le calcul de structure, le Structural Analysis Format (SAF). Les deux programmes permettent l'importation et l'exportation. L'interface SAF se définit comme un format de fichier basé sur MS Excel, destiné à faciliter l'échange de modèles de calcul entre différentes applications de programme.

• Plus d'informations sur le format SAF
• Plus d'informations sur BIM et les interfaces

Désormais, vous pouvez modifier certaines unités sous forme d'interface graphique. Désormais, vous pouvez modifier certaines unités sous forme d'interface graphique.

Les améliorations dans le contexte international ne sont pas non plus négligées. Une nouvelle spécification d'axe local (y vers le haut) a été ajoutée pour la zone anglo-américaine.

Bénéficiez d'une meilleure organisation. Vous avez maintenant la possibilité de créer des listes de pièces basées sur des sections et des matériaux.

Une innovation pour plus d'efficacité lors de l'utilisation des tableaux : Les tableaux sont maintenant triés en deux listes déroulantes, vous permettant ainsi de naviguer facilement entre les différents tableaux d'entrées et de résultats.

Gardez une trace de vos vérifications. Le type de matériau d'un matériau est utilisé pour définir clairement les propriétés adaptées pour le calcul.

Découvrez les nouveautés dans votre bibliothèque de matériaux. Les séries de matériaux sont désormais répertoriées ici. Il est également possible de trouver directement le matériau de votre choix dans la bibliothèque à l'aide de la fonction de recherche textuelle libre.
