Program RFEM 6 oparty na MES | Nowe funkcje

Zawsze zwracaj uwagę na naturalne warunki panujące na placu budowy, określając je na mapie cyfrowej. Dane adresowe (w tym wysokość) oraz strefa obciążenia śniegiem, wiatrem i trzęsieniem ziemi są importowane automatycznie. Generator obciążenia również wykorzystuje te dane.

Mapa wyświetlana jest również z zaznaczonym placem budowy w zakładce „Parametry modelu”.

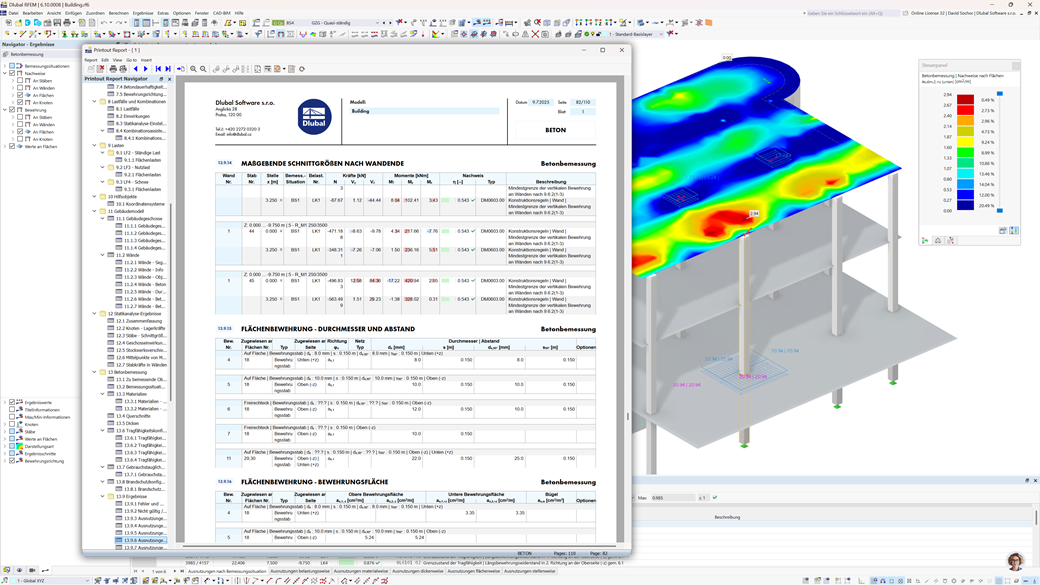

Dzięki oprogramowaniu Dlubal zawsze masz podgląd, niezależnie od tego, czy masz projekty z branży żelbetowej, stalowej, drewnianej, aluminiowej czy innej. Wzory do kontroli warunków projektowych zastosowane w obliczeniach są wyświetlane w przejrzysty sposób (wraz z odniesieniem do zastosowanego równania z normy). Te wzory do kontroli obliczeń można również uwzględnić w raporcie.

Upewnij się, że nic się na Ciebie nie zawali: Aby oszacować nośność przekrojów prętów, podczas wyboru przekrojów można wyświetlić naprężenia jednostkowe dla obciążeń jednostkowych N = 1 kiP, My = 1 kiP/ft itd.

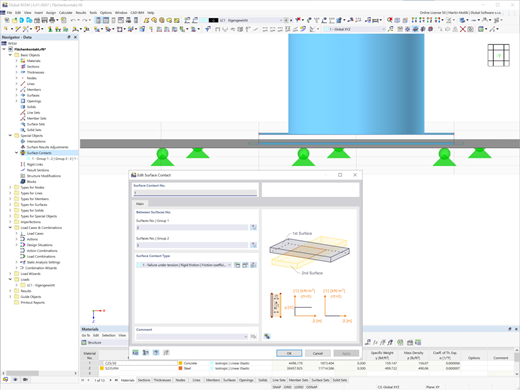

Ułatw sobie pracę. Kontakt powierzchniowy służy do zdefiniowania kontaktu między dwiema lub więcej powierzchniami oddalonymi od siebie Nie ma już potrzeby tworzenia bryły kontaktowej pomiędzy powierzchniami.

Organizacja imperfekcji jest efektywnie rozwiązywana przez przypadki imperfekcji. Przypadki umożliwiają opisanie imperfekcji na podstawie lokalnych imperfekcji, obciążeń równoważnych, początkowego przechyłku za pomocą tabeli (nowość), odkształcenia statycznego, postaci wyboczenia, dynamicznej postaci wyboczeniowej lub kombinacji wszystkich tych typów (nowość).

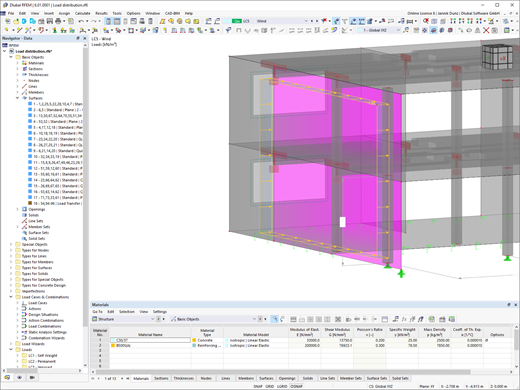

Odkryj nowe funkcje generatorów obciążenia śniegiem i wiatrem:

• Obciążenie modeli hybrydowych wykonanych z prętów i powierzchni (tylko RFEM)
• Połączenie z narzędziem do geolokalizacji (w zależności od globalnej definicji placu budowy)
• Wyłączanie boków powierzchni

Nawigacja jest łatwa i intuicyjna. Za pomocą menedżera skryptów można kontrolować wszystkie elementy wejściowe za pomocą JavaScript za pomocą konsoli lub zapisanych skryptów.

Musisz obliczyć kilka kombinacji obciążeń w swoich modelach? Następnie uruchamianych jest równolegle kilka solwerów (po jednym na każdy rdzeń), z których każdy oblicza kombinację obciążeń. Zapewnia to lepsze wykorzystanie rdzeni, a tym samym szybsze obliczenia.

Technologia zabierze Cię dalej, również w codziennej pracy z programem RFEM/RSTAB. Nowa technologia API Web Services umożliwia tworzenie własnych aplikacji komputerowych lub internetowych poprzez kontrolę wszystkich obiektów zawartych w programie RFEM 6/RSTAB 9. Do dyspozycji użytkownika są całe biblioteki i liczne funkcje. Dzięki temu można łatwo przeprowadzać własne kontrole obliczeń, efektywne modelować konstrukcje parametryczne oraz procesy optymalizacji i automatyzacji przy użyciu języków programowania Python i C#. Dzięki oprogramowaniu Dlubal praca jest łatwiejsza i wygodniejsza. Wypróbuj teraz!

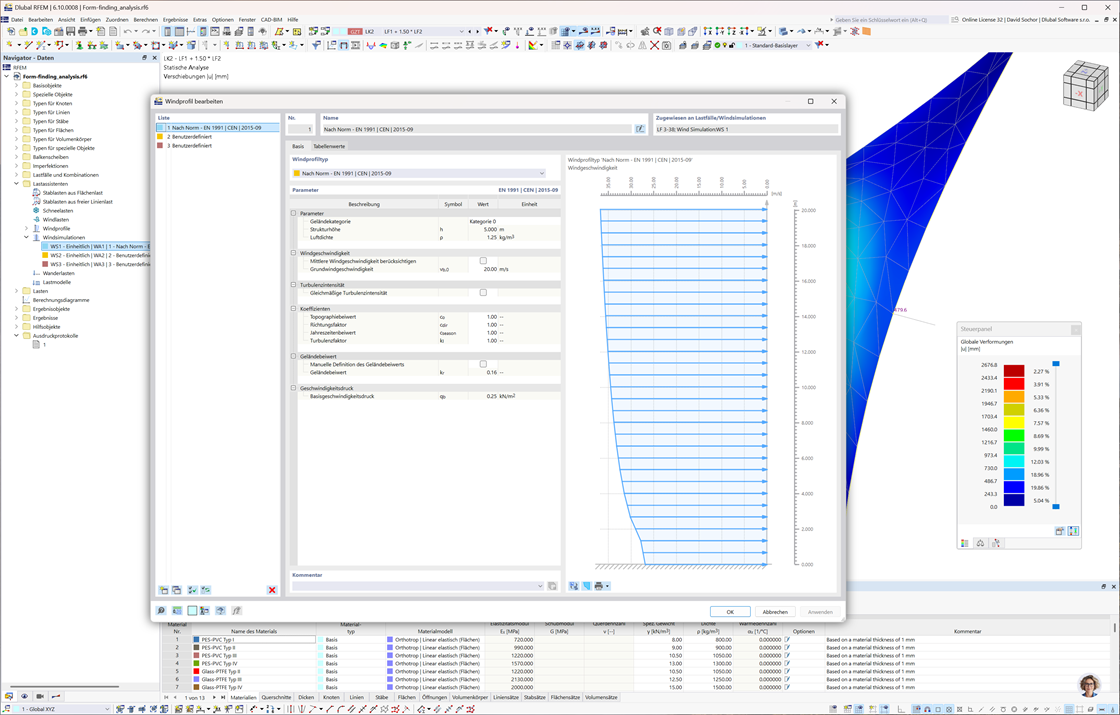

Odkryj nowe funkcje programów RFEM i RSTAB do określania obciążeń wiatrem za pomocą RWIND:

• Przydatne generatory obciążeń do generowania przypadków obciążeń wiatrem z różnymi polami przepływu w różnych kierunkach wiatru
• Przypadki obciążenia wiatrem z możliwością dowolnej modyfikacji ustawień analizy, w tym zadania przez użytkownika określonego rozmiaru tunelu aerodynamicznego oraz profilu wiatru na wlocie
• Wyświetlanie tunelu aerodynamicznego z wejściowym profilem wiatru i profilem intensywności turbulencji
• Wizualizacja i wykorzystanie wyników symulacji RWIND
• Globalna definicja ukształtowania terenu (płaszczyzny poziome, płaszczyzna pochylona, metoda tabelaryczna)

W katalogu obciążeń znajduje się również innowacja, która Cię zainteresuje: Typ Obciążenia masą został dodany do katalogu!

Śledź, co'jest naprawdę istotne dla Twojego projektu. Oprócz płaszczyzny przycinania można teraz zdefiniować bryłę przycinania. Umożliwia to ukrycie nieistotnych obiektów wokół ogniska.

Mamy dla Ciebie'coś nowego! W celu zdefiniowania nieparzystego zagęszczenia siatki, dodano opcje rozmieszczania ES:

• Radialny
• Rozmieść stopniowo
• Sposób mieszany

Centrum Dlubal zapewnia szybkie i efektywne planowanie. Centrum Dlubal umożliwia, między innymi, zarządzanie projektami i plikami modeli w jednym miejscu. Szczegółowe informacje i rysunki ułatwiają przypisanie wszystkich modeli, a tym samym umożliwiają nieskomplikowaną i przejrzystą obróbkę projektu. Ponadto w Centrum Dlubal znajdują się dane klienta, w tym dostępne licencje i moduły dodatkowe.

Można zdefiniować dowolną liczbę globalnych parametrów modelu. Można je również wykorzystać w dokumentacji.

Jeśli chcesz zdefiniować zmienne grubości powierzchni, dostępne są trzy nowe opcje:

• 2 Węzły i kierunek
• 4 narożniki powierzchni
• Okrąg

Dla prętów dostępnych jest siedem nowych rozkładów przekroju (w tym funkcja rozmieszczenia dla wyrównania do prostej krawędzi):

• Skos po obu stronach
• Skos na początku pręta
• Skos na końcu pręta
• Dwuspadowy
• Odsunięcie po obu stronach
• Odsunięcie na początku pręta
• Odsunięcie na końcu pręta

Celem tej funkcji jest zwiększenie wydajności obliczeń. Oprócz zbiorów prętów można też łączyć w zbiory linie, powierzchnie i bryły. Można je na przykład uwzględnić w obliczeniach jako elementy jednolite.

W przypadku powierzchni, na przykład nachylonej w przestrzeni, można łatwo zdefiniować obrót pręta w kierunku lokalnych osi.

Podczas pracy z blokami modelu pomaga Centrum Dlubal. Zawiera on bazę bloków na podstawie kodu JavaScript. Można również tworzyć i wykorzystywać nowe bloki, wprowadzać obciążenia i obliczać.

Czy chcesz zmodyfikować sztywności powierzchni? Dostępne są teraz dwa nowe typy:

• Mnożnik sztywności całkowitej
• Mnożniki dla składowych sztywności, ciężarów oraz mas

Nowe ustawienie dla analizy statyczno-wytrzymałościowej umożliwia udostępnianie przypadkom obciążeń i kombinacjom obciążeń indywidualnymi globalnymi parametrami obliczeniowymi.

Aby praca przebiegała szybko i efektywnie, dodaliśmy nowe funkcje do generatora obciążeń. Obejmują one blokowanie nowych prętów, wygładzanie występujących obciążeń skupionych oraz uwzględnienie mimośrodów i rozkładu w przekroju.

Zawsze zwracaj uwagę na stateczność konstrukcji: Można teraz uwzględnić mimośrody dla obciążeń węzłowych i prętowych.

Zmiana na rzecz wydajniejszej pracy z programem: Układy współrzędnych zdefiniowane przez użytkownika do celów wprowadzania danych i analizy są teraz uporządkowane globalnie pod obiektami pomocniczymi.

Ta funkcja zapewnia większy porządek. Nowy obiekt pomocniczy "Wybór obiektów" umożliwia ogólne filtrowanie różnych obiektów:

• Obiekty podstawowe
• Typów dla węzłów
• Typy dla linii
• Typy dla powierzchni
• Generatory obciążeń
• 5 - Obciążenie
• Obiekty pomocnicze

Wybór obiektów oferuje wiele interaktywnych możliwości zastosowania w różnych miejscach programu.

Pójdź o krok dalej w projektowaniu konstrukcji. Programy RFEM 6 i RSTAB 9 obsługują teraz nowy format plików do wymiarowania konstrukcji, Structural Analysis Format (SAF). W tym celu obydwa programy umożliwiają zarówno import, jak i eksport. SAF to format pliku oparty na programie MS Excel, który ma ułatwić wymianę modeli do analizy statyczno -wytrzymałościowej pomiędzy różnymi aplikacjami.

• Więcej o formacie SAF
• Więcej informacji o BIM i interfejsach

Niektóre jednostki można teraz zmieniać w interfejsie użytkownika w formie tabelarycznej. Niektóre jednostki można teraz zmieniać w interfejsie użytkownika w formie tabelarycznej.

Nie zaniedbujemy również postępów w kontekście międzynarodowym. Dla obszaru angloamerykańskiego dodano nową możliwość definiowania osi lokalnej (y w górę).

Skorzystaj z lepszej organizacji. Teraz można tworzyć listy materiałów, oparte na przekrojach i materiałach.

Innowacja zwiększająca efektywność wykorzystania stołów: Tabele są teraz posortowane w dwóch polach listy, co ułatwia nawigację między różnymi tabelami danych wejściowych i wyników.

Zachowaj kontrolę nad projektem. Typ materiału jasno określa właściwości materiału w zależności od obliczeń.

Odkryj,'nowości w Twojej bibliotece materiałów. Tutaj zostaną wyświetlone grupy materiałów. Istnieje również możliwość bezpośredniego znalezienia żądanego materiału w bibliotece za pomocą funkcji wyszukiwania według dowolnego tekstu.
