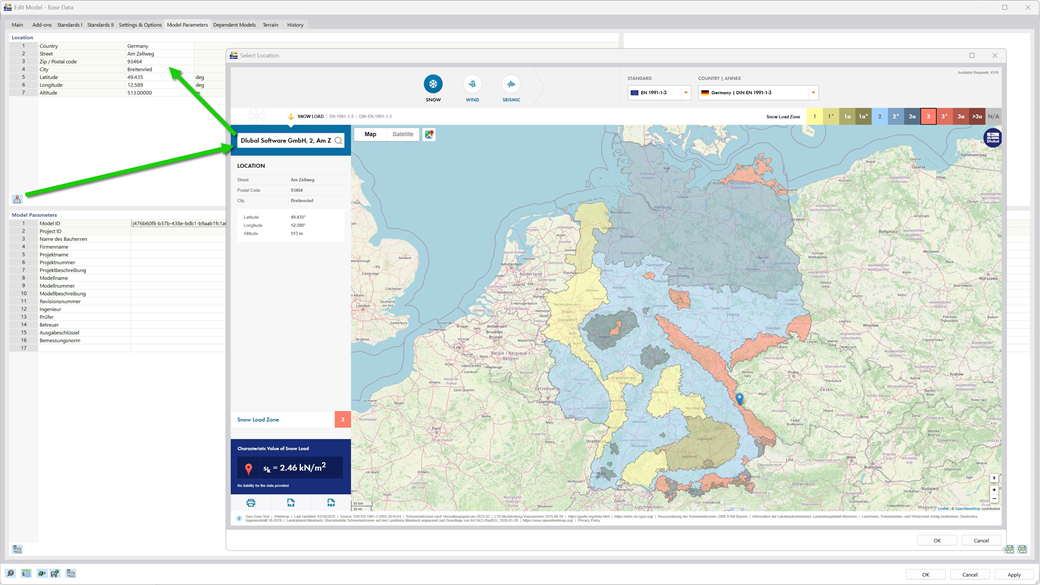

Esté siempre atento a las condiciones naturales de su lugar de construcción definiéndolo en un mapa digital. Los datos de la dirección (incluida la altitud), así como la zona de carga de nieve, la zona de viento y la zona sísmica, se importan automáticamente. El asistente para cargas también utiliza estos datos.

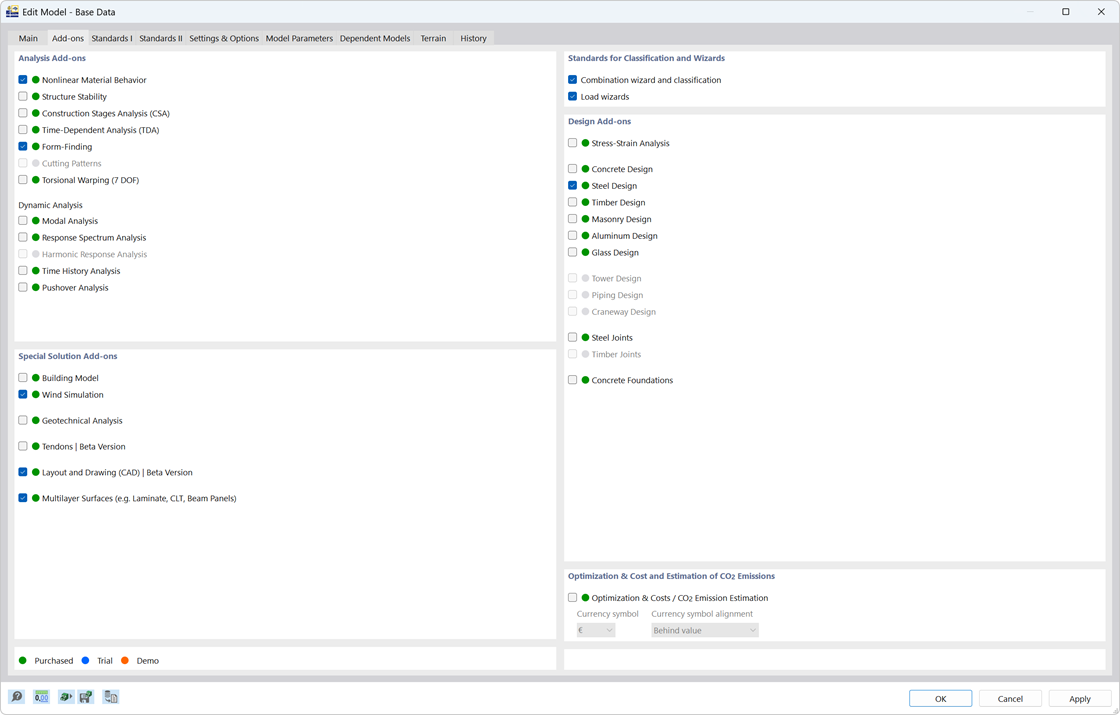

El mapa también se muestra con el sitio de construcción marcado en la pestaña "Parámetros del modelo".

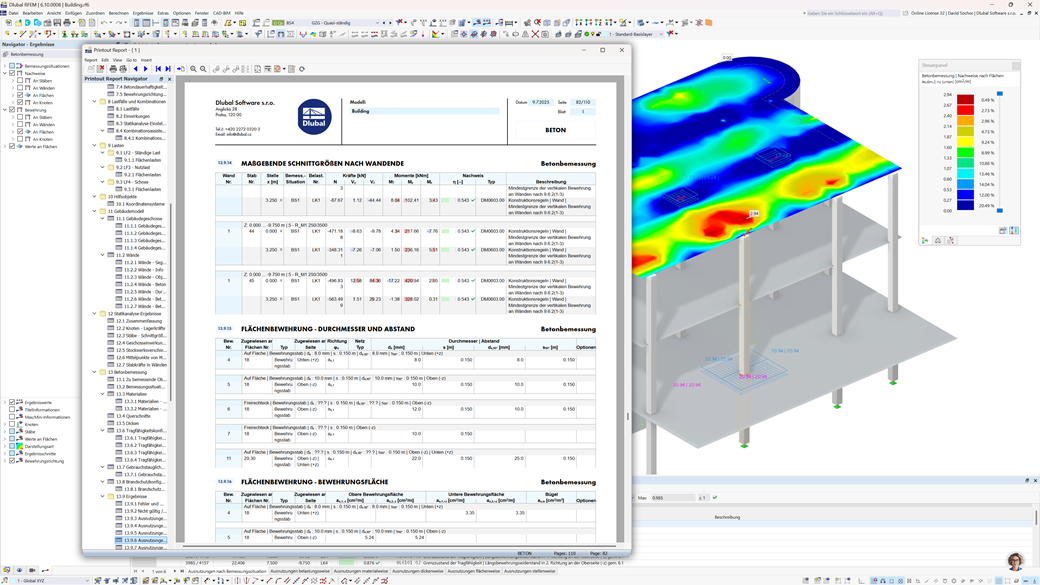

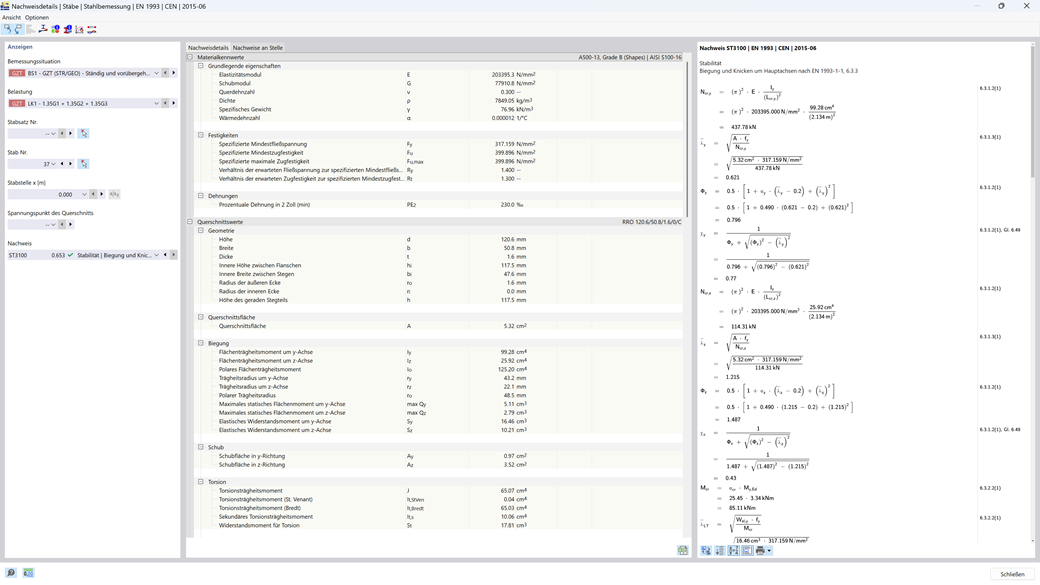

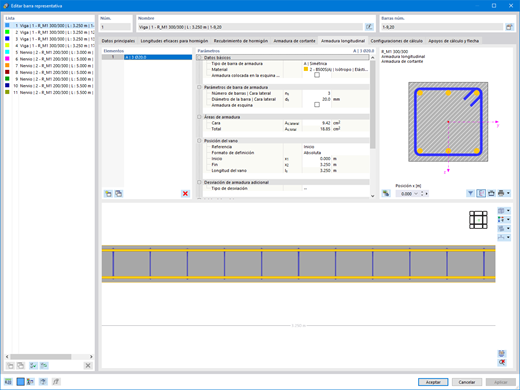

Con Dlubal Software, siempre tiene una visión general, independientemente de si sus proyectos son del hormigón armado, acero, madera, aluminio u otra industria. El programa muestra claramente las fórmulas de comprobación de diseño utilizadas en su cálculo (incluida una referencia a la ecuación utilizada de la norma). Estas fórmulas de comprobación de cálculo también se pueden incluir en el informe.

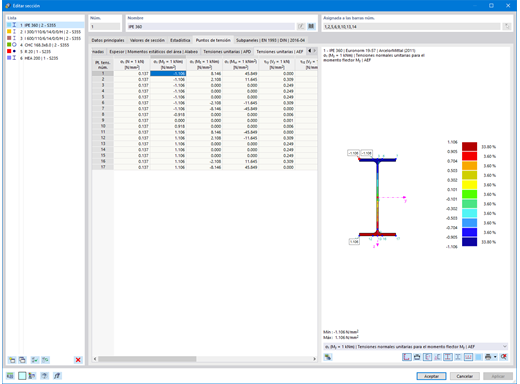

Asegúrese de que nada se derrumbe sobre usted: Para estimar la resistencia de las secciones de barras, es posible mostrar las tensiones unitarias para las cargas unitarias N = 1 kiP, My = 1 kiP/ft, etc., al seleccionar las secciones.

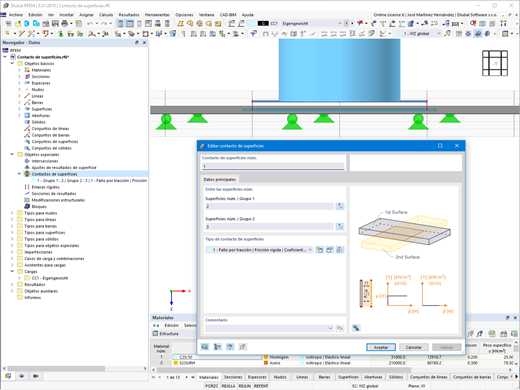

Facilite su trabajo. Un contacto de superficies sirve para describir una propiedad de contacto entre dos o más superficies que están a una distancia entre sí. Ya no es necesario crear un sólido de contacto entre las superficies.

La organización de imperfecciones se resuelve de manera eficiente mediante casos de imperfección. Los casos le permiten describir una imperfección a partir de imperfecciones locales, cargas equivalentes, verticalidad inicial mediante la tabla (nueva), una deformación estática, un modo de pandeo, una deformada del modo dinámico o una combinación de todos estos tipos (nueva).

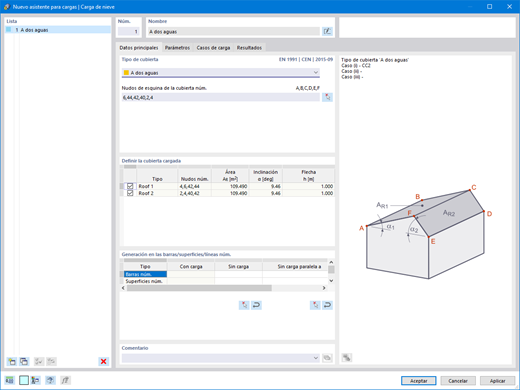

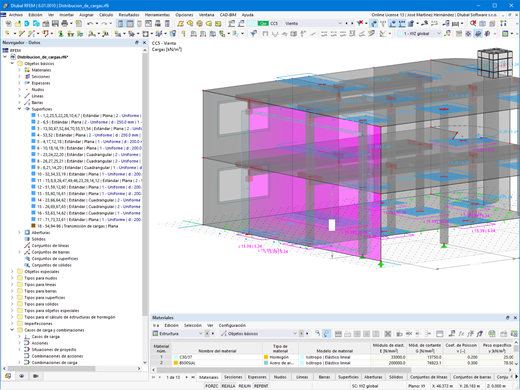

Descubra las nuevas funciones de los asistentes para cargas de nieve y viento:

• Carga de modelos híbridos compuestos de barras y superficies (solo RFEM)
• Conexión a la herramienta Geo-Zone Tool (dependiendo de la definición global de la ubicación de la construcción)
• Desactivación de los lados de las superficies

Navegue de forma fácil e intuitiva. Use el administrador de secuencias de comandos para controlar todos los elementos de entrada utilizando JavaScript a través de la consola o las secuencias de comandos guardadas.

¿Tiene que calcular múltiples combinaciones de carga en sus modelos? Luego, se inician varios solucionadores (uno por núcleo) en paralelo, cada uno de los cuales calcula una combinación de carga. Esto asegura una mejor utilización de los núcleos y, por lo tanto, cálculos más rápidos.

La tecnología le lleva más allá, también en su trabajo diario con RFEM/RSTAB. Los nuevos Servicios web de tecnología API le permiten crear su propio escritorio o aplicaciones basadas en la web controlando todos los objetos incluidos en RFEM 6 / RSTAB 9. Bibliotecas completas y numerosas funciones están disponibles para usted. Por lo tanto, puede realizar fácilmente sus propias comprobaciones de diseño, modelado eficaz de estructuras paramétricas y procesos de optimización y automatización utilizando los lenguajes de programación Python y C#. Dlubal Software hace que su trabajo sea más fácil y cómodo. ¡Compruébelos ahora!

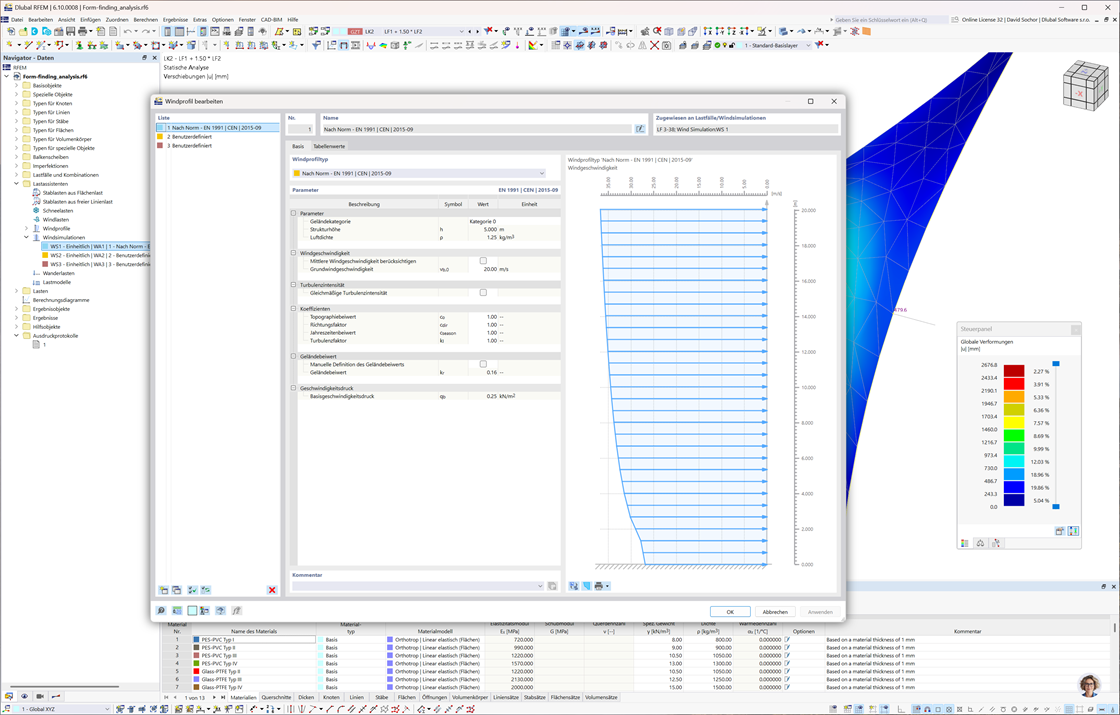

Descubra las nuevas características en RFEM y RSTAB para la determinación de cargas de viento utilizando RWIND:

• Asistentes de carga útiles para generar casos de carga de viento con diferentes campos de flujo en diferentes direcciones del viento
• Casos de carga de viento con configuraciones de análisis asignables libremente que incluyen una especificación definida por el usuario del tamaño del túnel de viento y el perfil del viento
• Visualización completa del túnel de viento con el perfil de viento de entrada y el perfil de intensidad de la turbulencia
• Visualización y uso de los resultados de la simulación de RWIND
• Definición global de un terreno (planos horizontales, plano inclinado y tabla)

También hay una innovación en el catálogo de cargas que le interesará: ¡Se ha agregado el tipo de cargas de masa al catálogo!

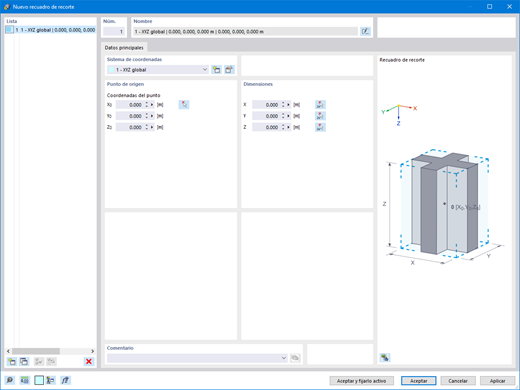

Realice un seguimiento de lo' que es realmente relevante para su proyecto. Además del plano de recorte, ahora puede definir una región de recorte. Esto le permite ocultar los objetos irrelevantes alrededor de un punto focal.

¡Hay'algo nuevo para usted! Para definir refinamientos de malla odal, se han agregado las opciones para la disposición de la longitud de EF:

• Radial
• De forma gradual
• Combinada

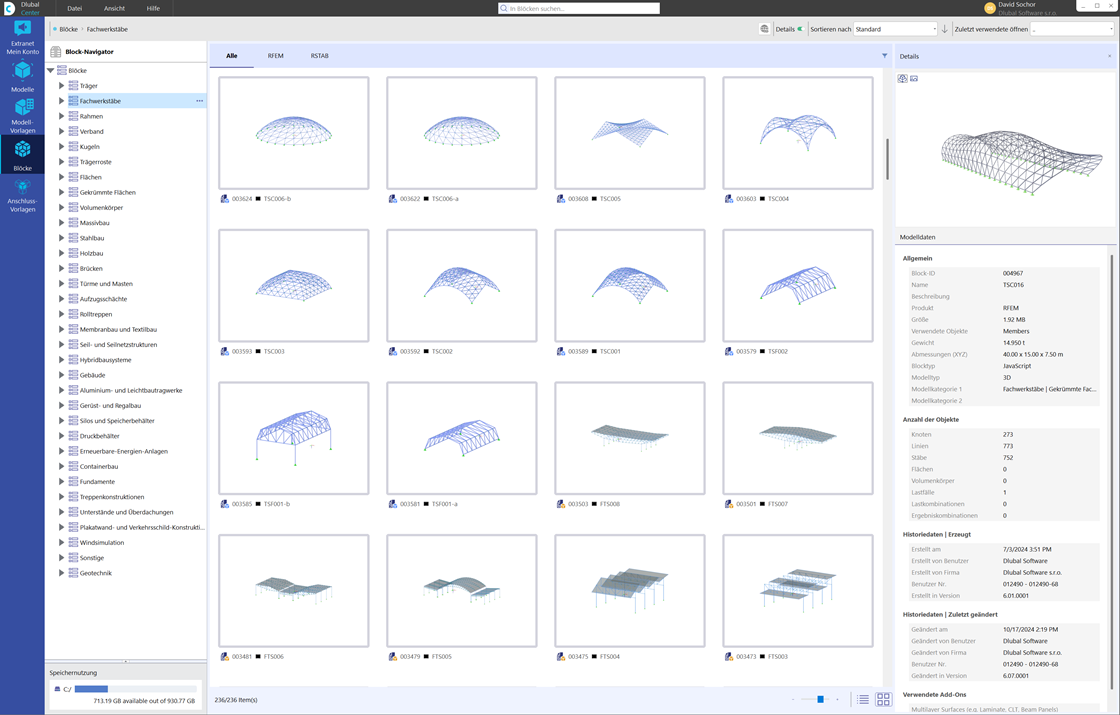

El Centro de Dlubal se asegura de que su planificación se realice de forma rápida y eficiente. Entre otras cosas, sus proyectos y archivos de modelos se administran aquí en una ubicación central. La información detallada y los gráficos le facilitan la asignación de todos los modelos y, por lo tanto, permiten un procesamiento claro y sin complicaciones del proyecto. Además, sus datos de cliente, incluidos los programas con licencia y complementos, están organizados en el Centro de Dlubal.

Defina tantos parámetros globales del modelo como desee. También puede usarlos en la documentación.

Si desea definir espesores de superficie variables, hay tres nuevas opciones disponibles para usted:

• 2 nudos y la dirección
• 4 esquinas de superficie
• Círculo

Hay siete nuevos tipos de distribución de sección disponibles para barras (incluyendo la función de disposición para alinear con una regla):

• De canto variable en ambos lados
• De canto variable en el inicio de la barra
• De canto variable en el final de la barra
• en forma de sillín
• Desviación en ambos lados
• Desviación al inicio de la barra
• Desviación al final de la barra

El objetivo de esta característica es hacer que su cálculo sea más eficiente. Además de los conjuntos de barras, también puede combinar líneas, superficies y sólidos en conjuntos. Por ejemplo, puede considerarlos como elementos uniformes en el cálculo.

Defina fácilmente el giro de una barra en la dirección de los ejes locales de una superficie que, por ejemplo, está inclinada en el espacio.

Cuando trabaje con bloques modelo, el Centro de Dlubal le ayuda. Contiene una base de datos de bloques basada en el código JavaScript. También puede crear y usar nuevos bloques, incluyendo la carga y el cálculo.

¿Desea modificar la rigidez de la superficie? Ahora hay dos nuevos tipos disponibles para usted:

• Factor multiplicador de rigidez total
• Factores multiplicadores de rigideces parciales, peso y masa

Utilice la nueva configuración del análisis estructural para proporcionar casos de carga y combinaciones de carga con parámetros de cálculo globales individuales.

Para que su trabajo sea eficiente y rápido, hemos agregado nuevas características al asistente de carga. Estos incluyen el bloqueo de nuevas barras, el suavizado de las cargas puntuales que se producen y la consideración de las excentricidades, así como la distribución de la sección.

Siempre vigile la estabilidad de sus estructuras: Ahora puede considerar las excentricidades para cargas en nudos y barras.

Un cambio a favor de un trabajo más eficiente con el programa: Sus sistemas de coordenadas definidos por el usuario para fines de entrada y análisis ahora están organizados globalmente bajo los objetos auxiliares.

Esta característica crea más orden. El nuevo objeto auxiliar "Selección de objetos" permite el filtrado genérico de varios objetos:

• Objetos básicos
• Tipos para nudos
• Tipos para líneas
• Tipos para superficies
• Asistentes para cargas
• Cargas
• Objetos auxiliares

La selección de objetos le ofrece muchas posibilidades de aplicación interactiva en varias ubicaciones del programa.

Lleve su diseño estructural un paso más allá. RFEM 6 y RSTAB 9 admiten ahora un nuevo formato de archivo para el cálculo de estructuras, el Formato de análisis estructural (Structural Analysis Format, SAF). Para esto, ambos programas permiten tanto la importación como la exportación. SAF es un formato de archivo basado en MS Excel, el cual está destinado a facilitar el intercambio de modelos de análisis estructural entre diferentes aplicaciones de software.

• Más información sobre el formato SAF
• Más información sobre BIM e interfaces

Ahora puede cambiar ciertas unidades en forma de una interfaz de usuario tabular. Ahora puede cambiar ciertas unidades en forma de una interfaz de usuario tabular.

Tampoco se descuidan las mejoras en el contexto internacional. Se ha agregado una nueva especificación del eje local (y hacia arriba) para la región angloamericana.

Benefíciese de una mejor organización. Ahora es posible crear listas de piezas basadas en secciones y materiales.

Una innovación para una mayor eficiencia al usar tablas: Las tablas ahora están ordenadas en dos cuadros de lista, lo que le permite navegar fácilmente por las diversas tablas de entrada de datos y resultados.

Realice un seguimiento de sus comprobaciones de diseño. El tipo de material define claramente las propiedades relevantes para su cálculo.

Descubra las' novedades en su biblioteca de materiales. Las series de materiales ahora se enumeran aquí. También es posible encontrar directamente el material deseado en la biblioteca utilizando la función de búsqueda de texto libre.
