Software RFEM 6 de análisis por elementos finitos en 3D | Cálculo y salida de resultados

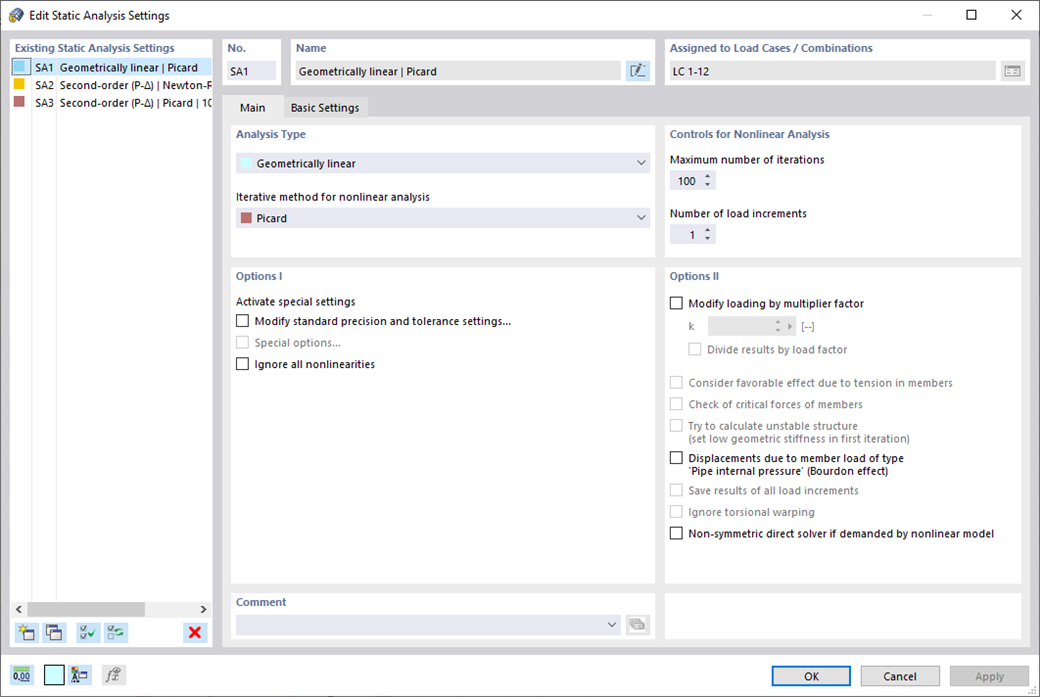

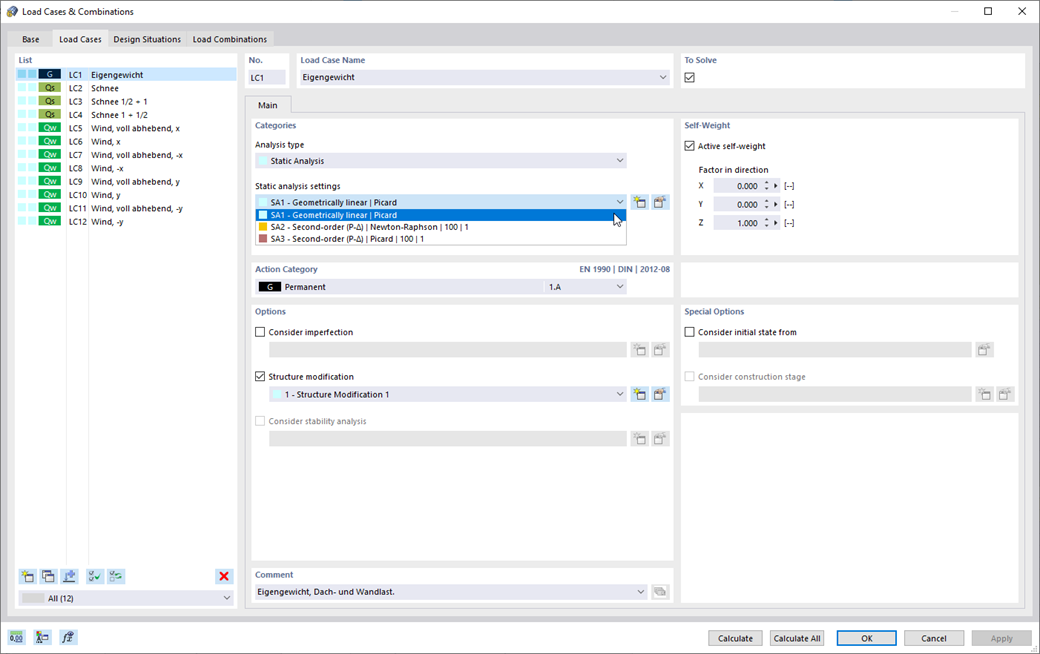

Seleccione los parámetros de cálculo adecuados individualmente para su proyecto: Puede realizar el cálculo para todos los tipos de barras según el análisis estático lineal, de segundo orden o de grandes deformaciones. Tiene esta opción de selección para los casos de carga y combinaciones de carga. Puede establecer específicamente más parámetros de cálculo para casos de carga, combinaciones de carga y combinaciones de resultados (envolventes), lo que garantiza un alto grado de flexibilidad con respecto al método de cálculo y las especificaciones detalladas.

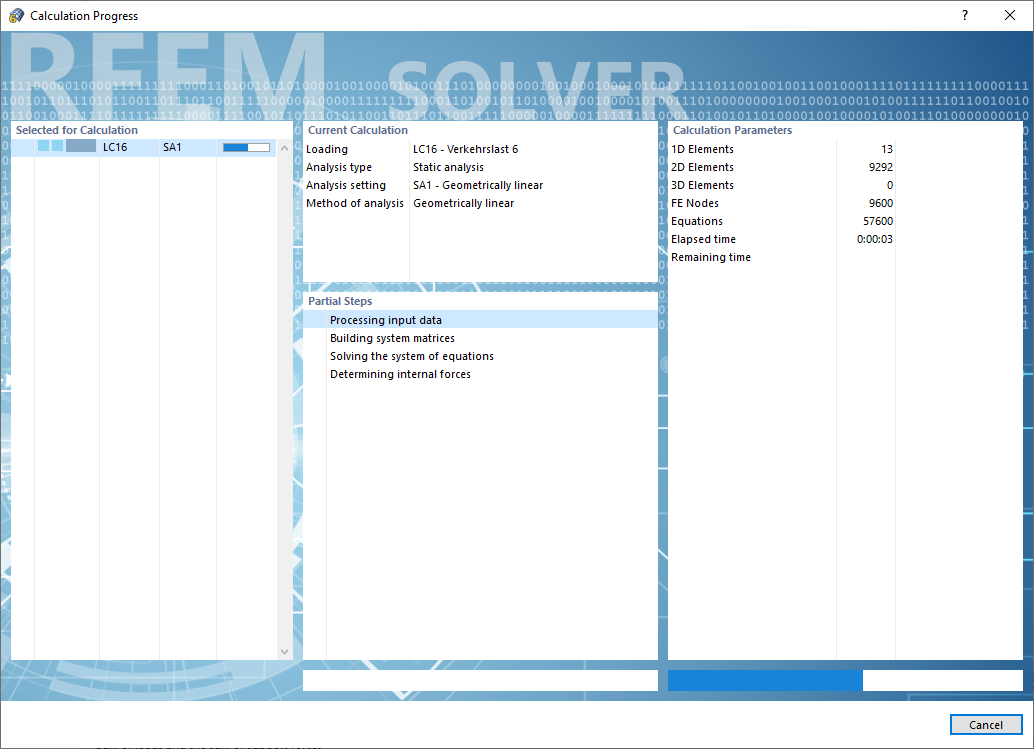

Convénzase por el potente núcleo de cálculo, su conexión en red optimizada y el soporte de la tecnología de procesador multinúcleo. Esto le proporciona ventajas, como los cálculos paralelos de casos de carga lineales y combinaciones de carga utilizando varios procesadores sin demandas adicionales en la RAM. La matriz de rigidez solo se tiene que crear una vez. Por lo tanto, puede calcular incluso grandes sistemas con el rápido solucionador directo.
Si necesita calcular múltiples combinaciones de carga en sus modelos, el programa inicia varios solucionadores en paralelo (uno por núcleo). Cada solucionador calcula una combinación de carga, lo que mejora la utilización del núcleo.

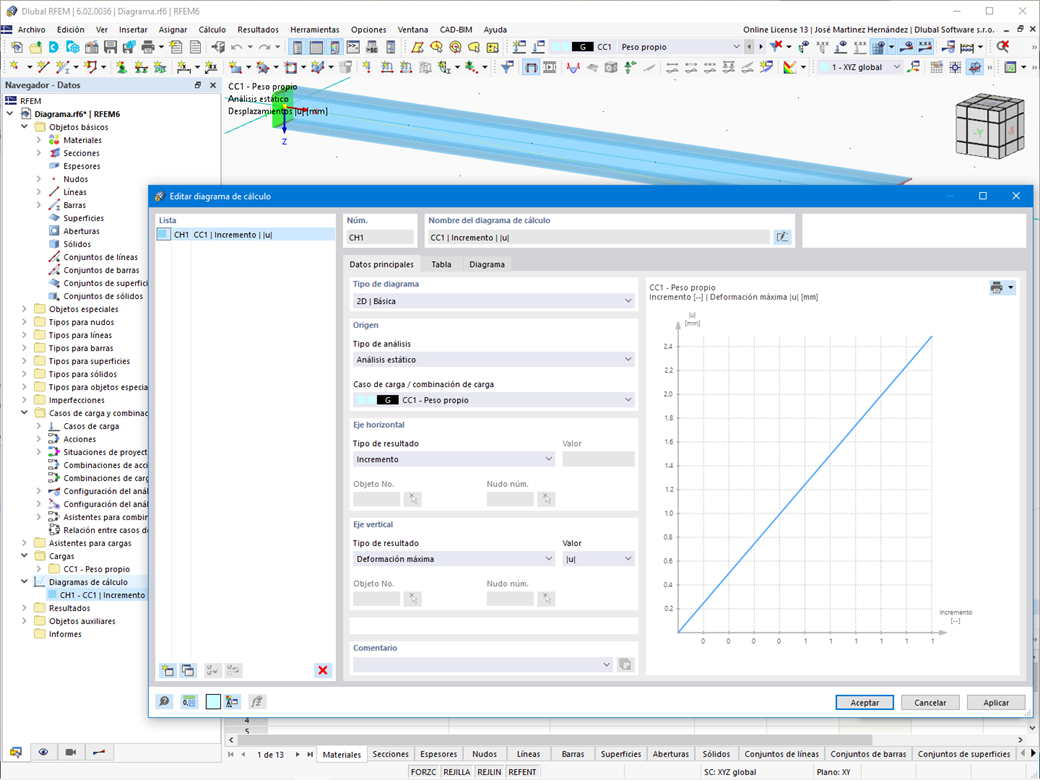

Puede seguir sistemáticamente el desarrollo de la deformación que se muestra en un diagrama durante el cálculo y, por lo tanto, evaluar con precisión el comportamiento de convergencia.

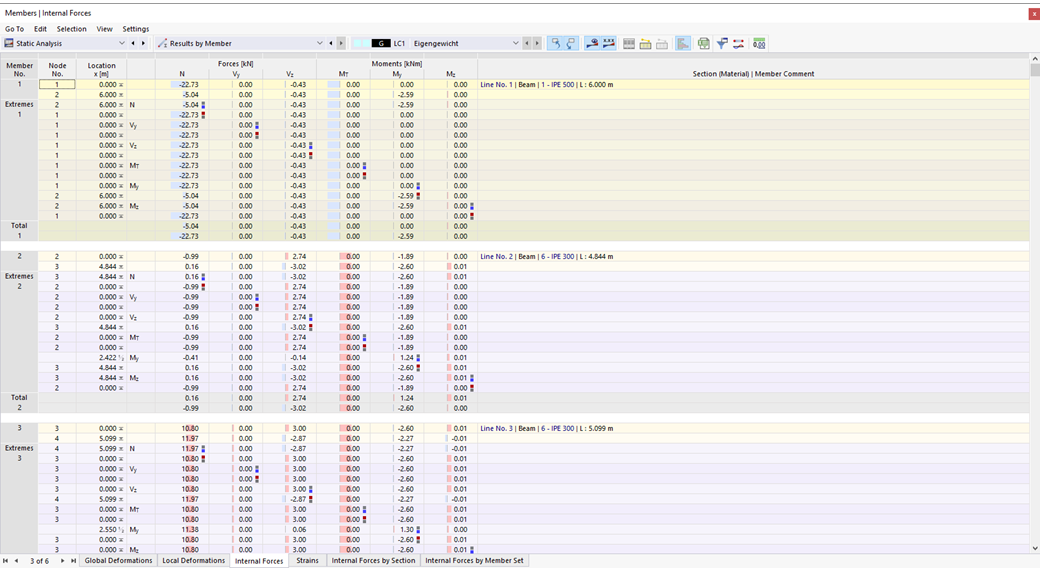

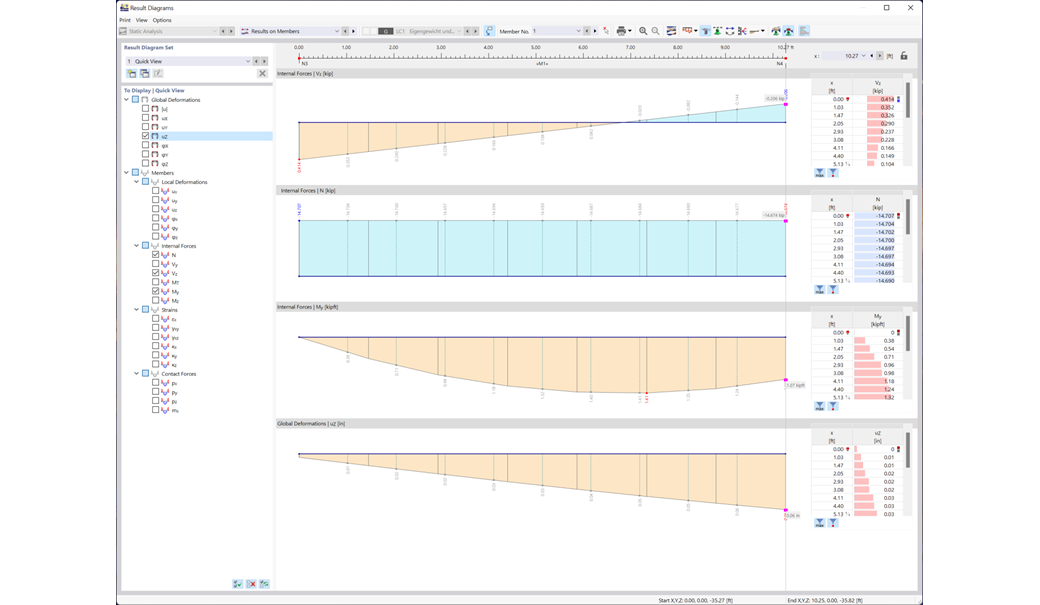

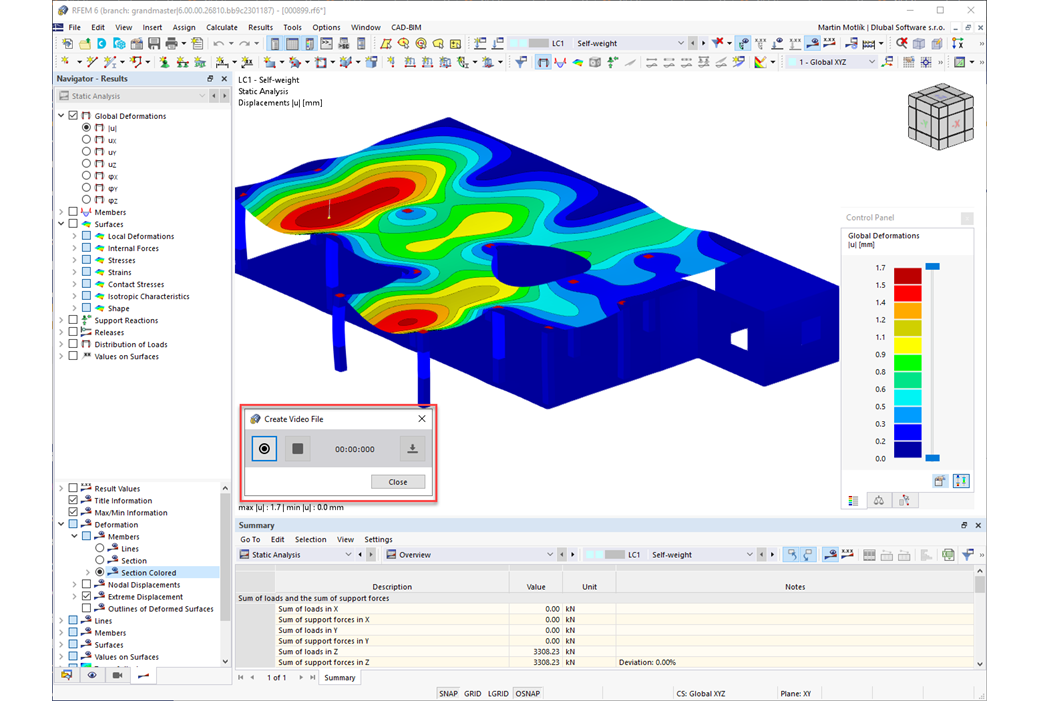

Adapte la muestra de sus datos a sus preferencias individuales. Los diagramas de resultados de barras, superficies (RFEM) y apoyos se pueden configurar libremente. Puede definir zonas de suavizado con valores medios o, en caso necesario, mostrar u ocultar la distribución de los resultados. Esto asegura la evaluación específica de sus resultados. Además, puede agregar fácilmente todos los diagramas al informe.

Esta característica también contribuye a la visualización clara de sus resultados. Los planos de recorte son planos de intersección que puede colocar libremente en todo el modelo. Por lo tanto, la zona delante o detrás del plano se oculta en la visualización. De esta manera, puede mostrar de forma clara y sencilla los resultados en una intersección o un sólido, por ejemplo.

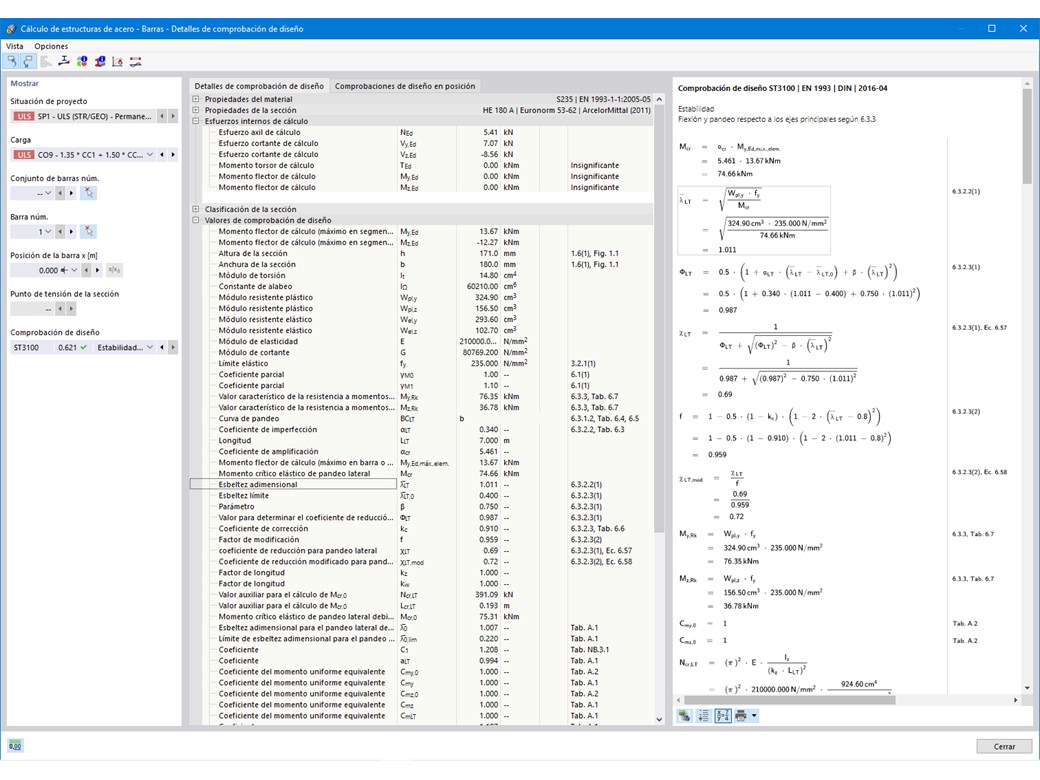

Con Dlubal Software, siempre tiene una visión general, independientemente de si sus proyectos son del hormigón armado, acero, madera, aluminio u otra industria. El programa muestra claramente las fórmulas de comprobación de diseño utilizadas en su cálculo (incluida una referencia a la ecuación utilizada de la norma). Estas fórmulas de comprobación de cálculo también se pueden incluir en el informe.

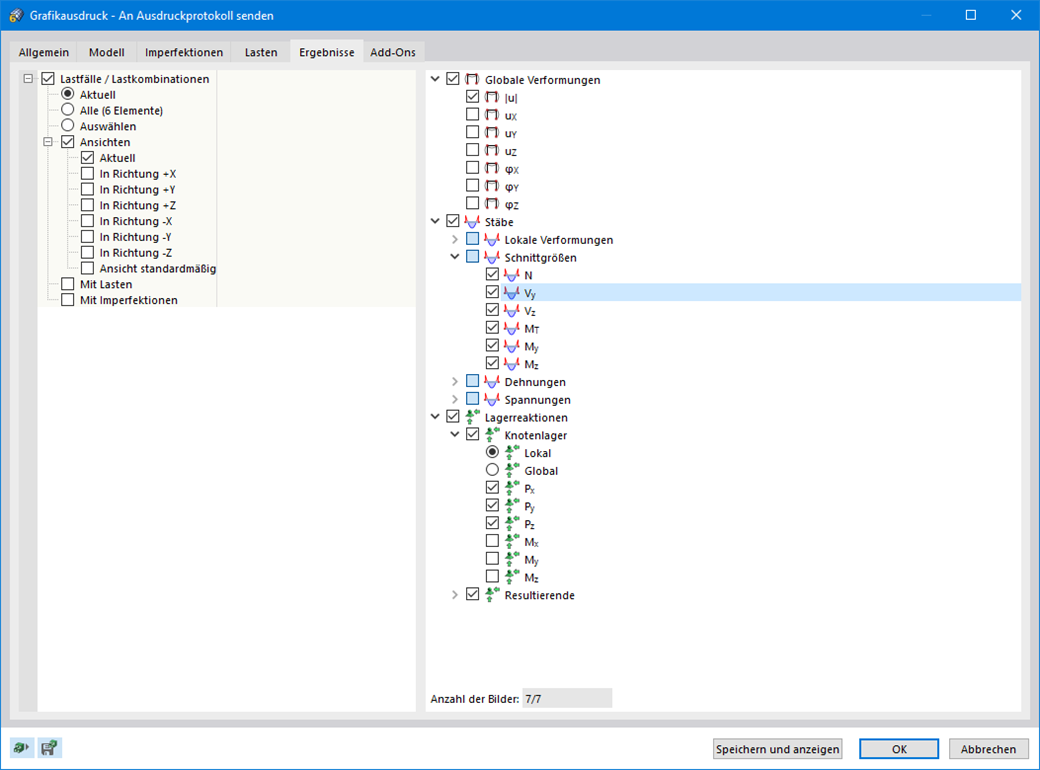

Utilice la función de impresión en serie para sus datos, cargas y resultados del modelo. Puede crear gráficos desde las diferentes direcciones que defina. Por ejemplo, puede imprimir todos los esfuerzos internos como una vista isométrica con un solo clic del ratón.

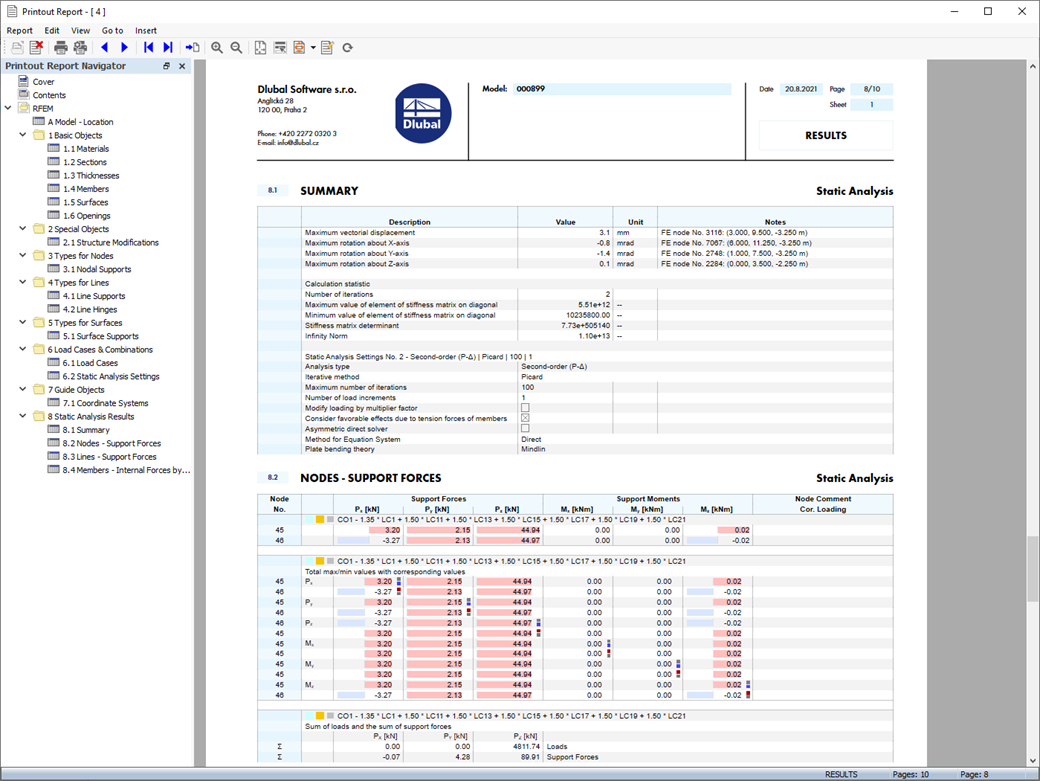

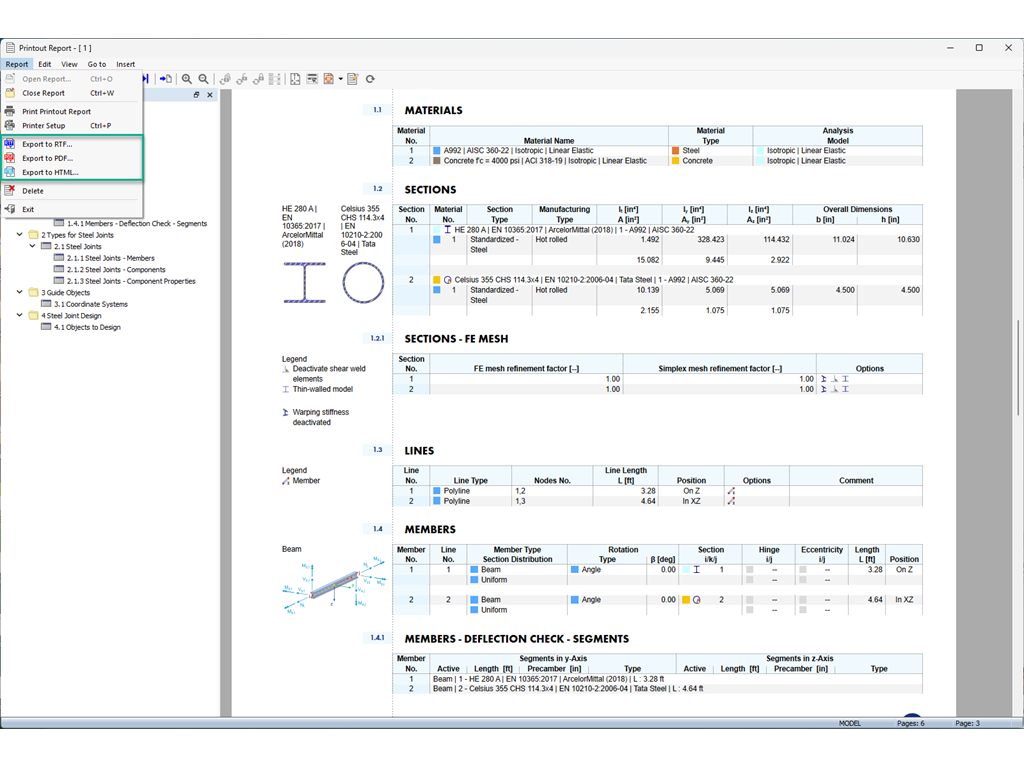

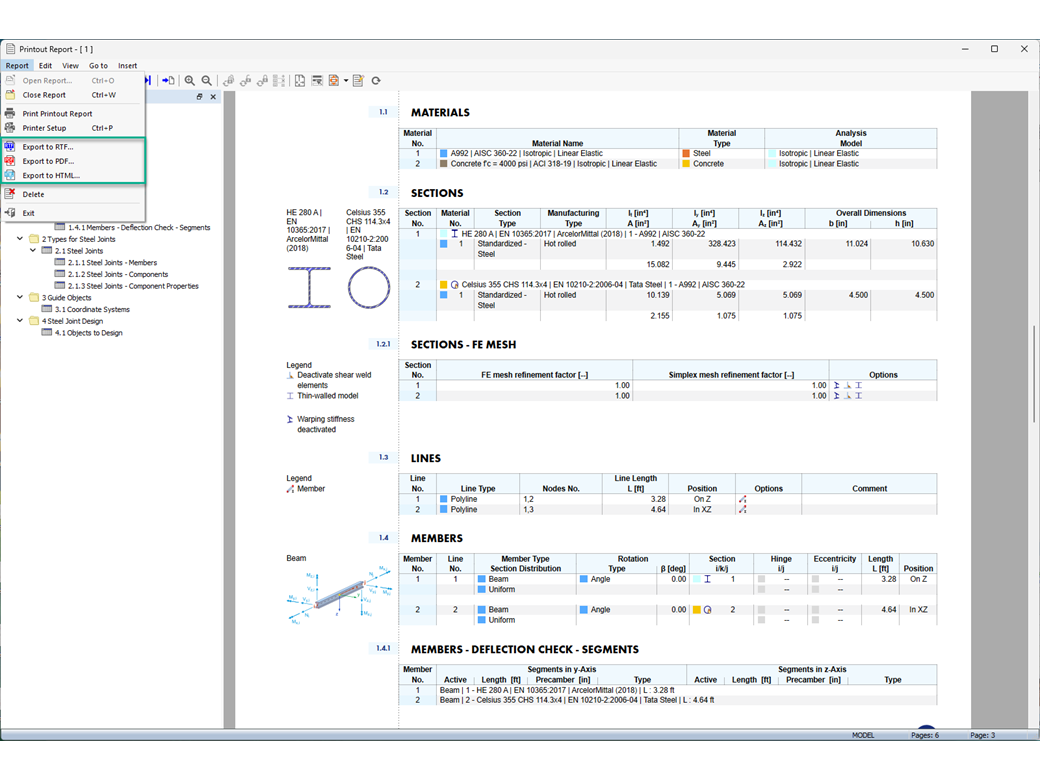

Decida por sí mismo qué tan extenso debe ser su informe y ajústelo individualmente utilizando los criterios de selección. Simplemente cree plantillas de informe a partir de los proyectos existentes. Puede reutilizarlos en sus proyectos.
