Programa de elementos finitos 3D RFEM 6 | Cálculo e saída de resultados

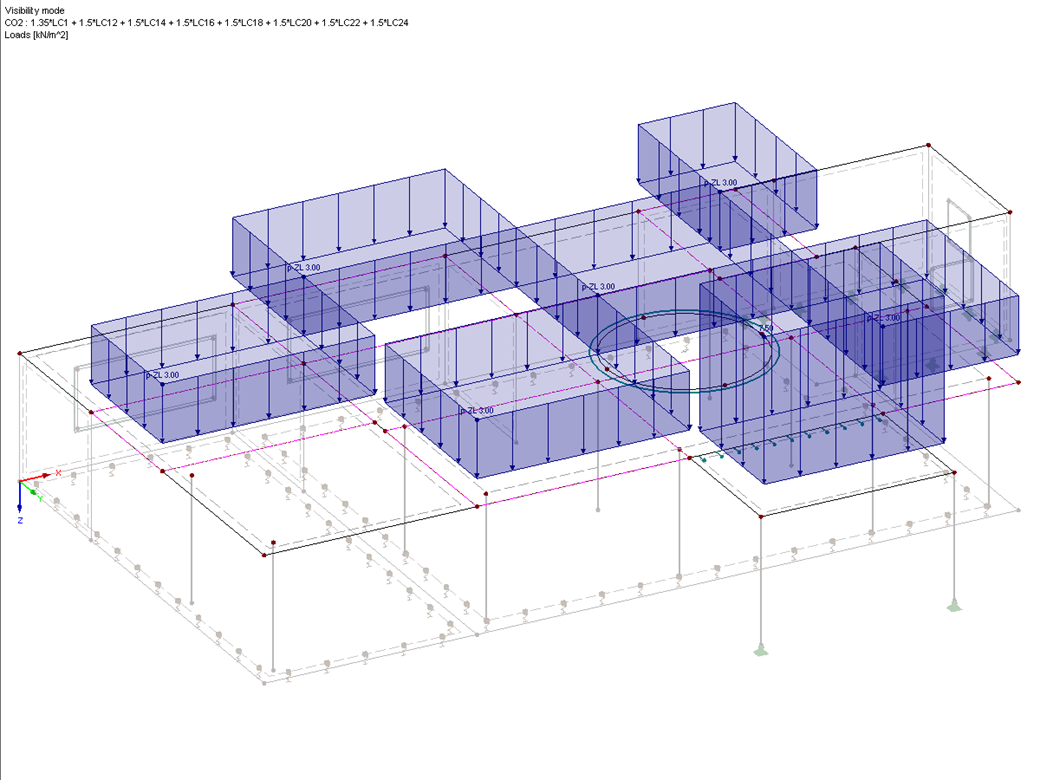

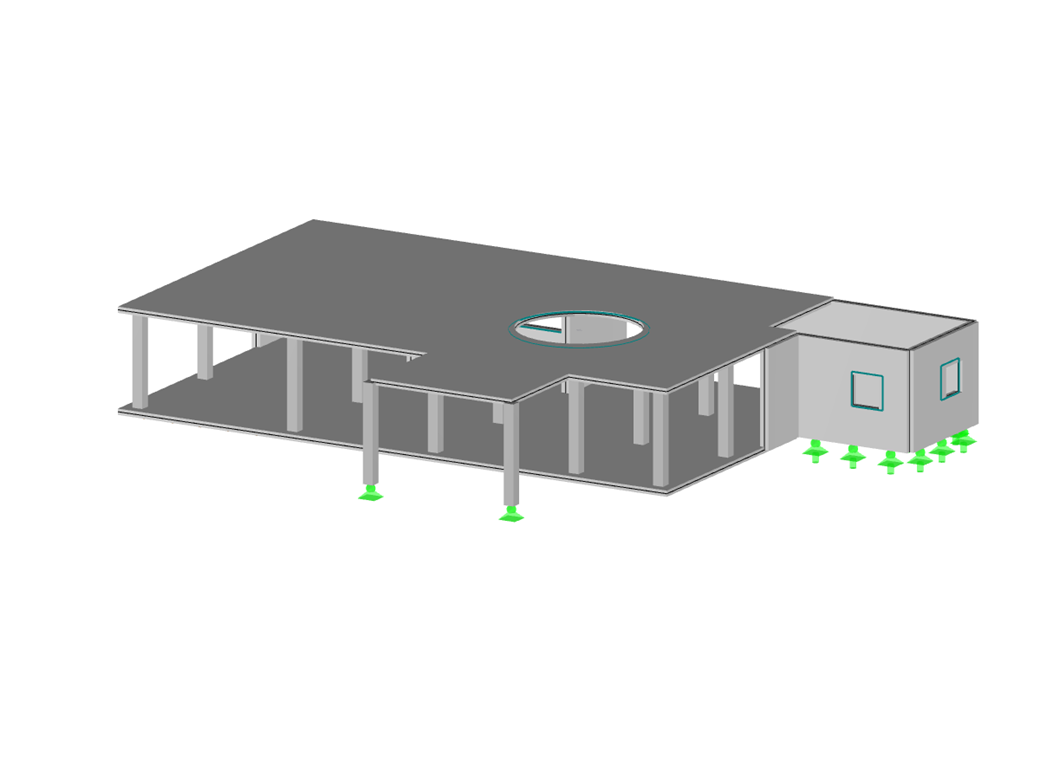

Selecione os parâmetros de cálculo adequados individualmente para o seu projeto: pode calcular todos os tipos de barras de acordo com a análise geométrica linear, análise de segunda ordem ou análise de grandes deformações. Dispõe desta opção tanto para casos de carga como para combinações de cargas. Pode definir outros parâmetros de cálculo especificamente para casos de carga e combinações de cargas e de resultados, o que garante um elevado grau de flexibilidade em relação ao método de cálculo e à especificação detalhada.

Deixe-se conquistar pelo núcleo computacional, pelo gerador otimizado de malhas de EF e pelo suporte ilimitado dos processadores multinúcleo. Isto oferece vantagens, tais como cálculos paralelos de casos de carga lineares e combinações de carga utilizando vários processadores sem sobrecarregar adicionalmente a memória RAM. A matriz de rigidez apenas necessita de ser criada uma vez. Assim sendo, pode calcular sistemas estruturais complexos utilizando o cálculo direto e rápido.
Se tiver modelos onde têm de ser calculadas muitas combinações de carga, o programa inicia vários solucionadores (um por núcleo) em paralelo. Em seguida, cada solucionador calcula uma combinação de carga, proporcionando um uso mais eficiente do processador.

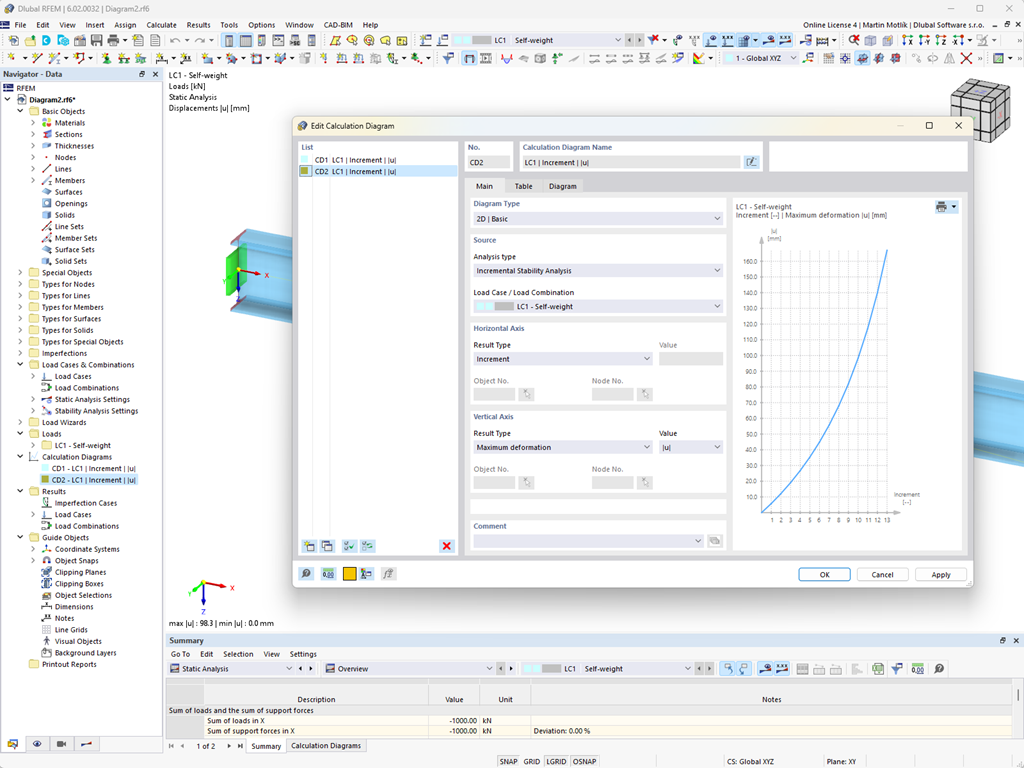

Durante o cálculo, pode acompanhar o desenvolvimento específico da deformação num diagrama e, assim, avaliar com precisão o comportamento de convergência.

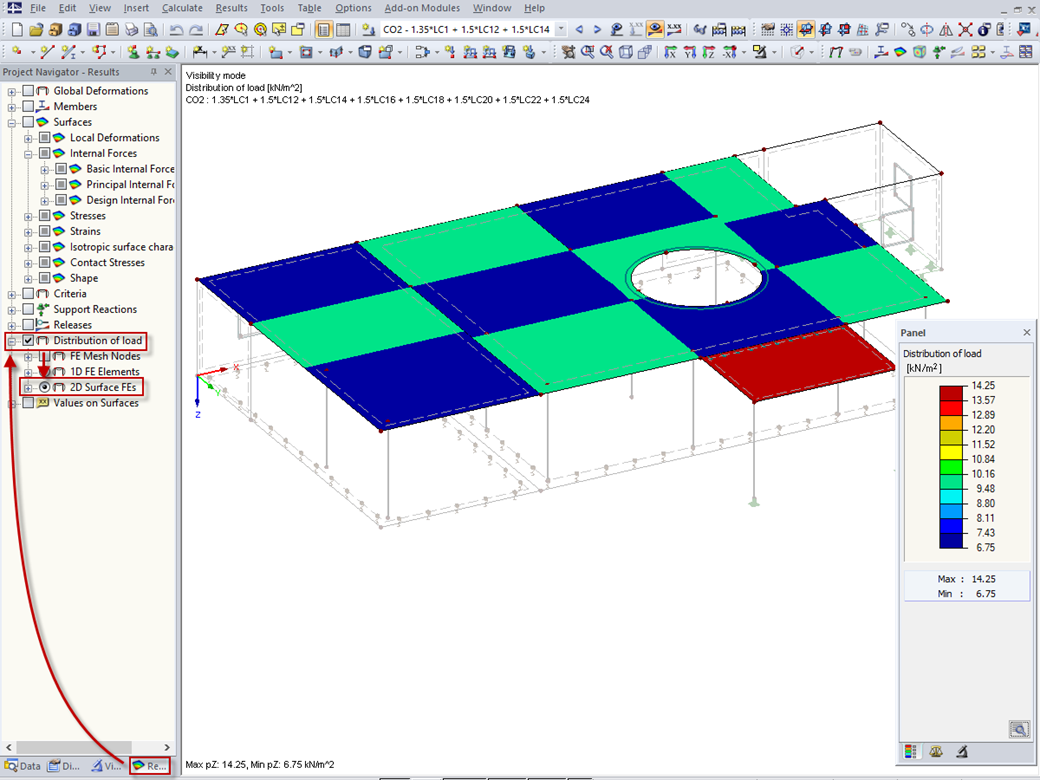

Personalize a apresentação dos seus dados de acordo com as suas preferências. Os diagramas de resultados de barras, superfícies (RFEM) e apoios podem ser configurados livremente. Pode definir intervalos de suavização com valores médios ou, se necessário, apresentar ou ocultar os diagramas de resultados. Desta maneira, é garantida uma avaliação objetiva dos seus resultados. Além disso, todos os diagramas podem facilmente ser integrados no relatório de impressão.

Esta função também contribui para uma apresentação clara dos seus resultados. Os planos de recorte são planos de corte que pode colocar livremente no modelo. A área à frente ou por trás do respetivo plano será ocultada na visualização. Assim pode, por exemplo, apresentar os resultados numa intersecção ou num sólido de forma clara e organizada.

Com o software da Dlubal, tem sempre uma visão geral, independentemente de os seus projetos serem da área de betão armado, aço, madeira, alumínio ou outra. As fórmulas de verificação utilizadas no seu dimensionamento (incluindo uma referência à equação utilizada da norma) são apresentadas de forma clara pelo programa. Estas fórmulas de verificação também podem ser incluídas no relatório de impressão.

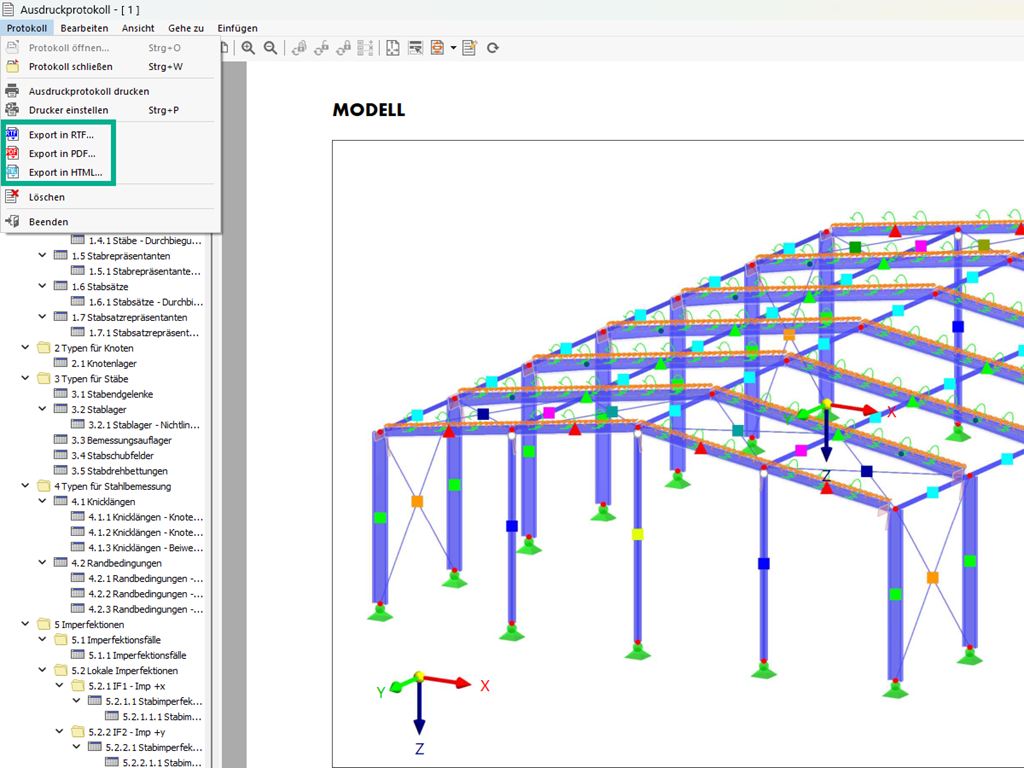

Utilize a função de impressão em série com o seu modelo, as suas cargas e os seus resultados. O gráfico pode ser criado a partir de diferentes direções definidas pelo utilizador. Por exemplo, é possível imprimir todos os esforços internos como vista isométrica através de um simples clique.

Decida por si mesmo o comprimento da sua impressão e ajuste-a individualmente utilizando os critérios de seleção. Crie modelos de impressão a partir dos projetos existentes. Pode utilizá-los novamente nos seus projetos.
