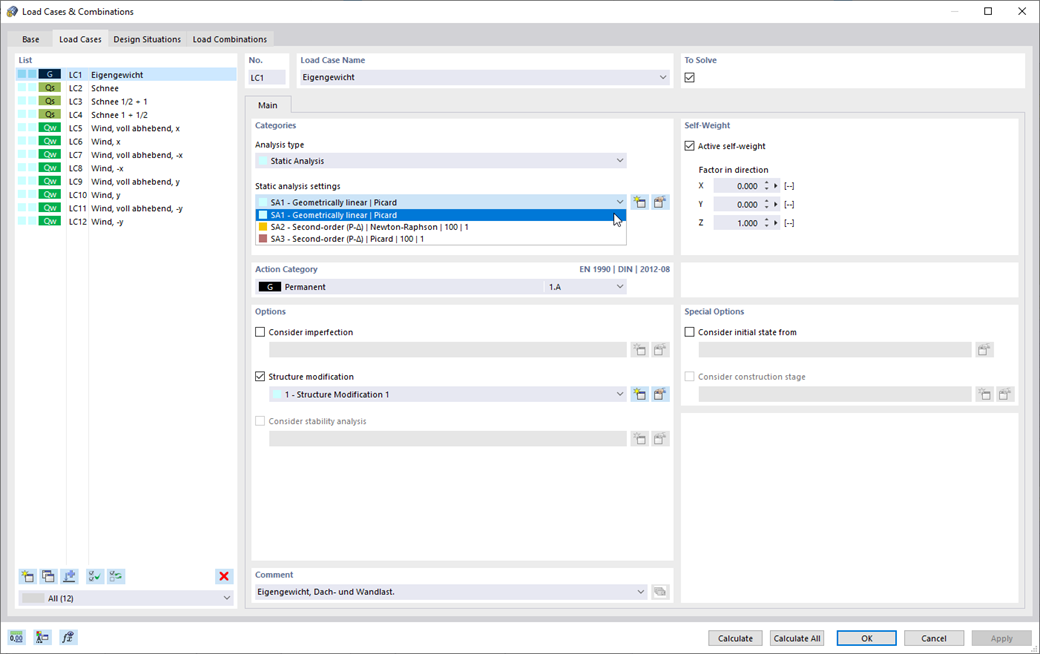

Selecione os parâmetros de cálculo adequados individualmente para o seu projeto: pode calcular todos os tipos de barras de acordo com a análise geométrica linear, análise de segunda ordem ou análise de grandes deformações. Dispõe desta opção tanto para casos de carga como para combinações de cargas. Pode definir outros parâmetros de cálculo especificamente para casos de carga e combinações de cargas e de resultados, o que garante um elevado grau de flexibilidade em relação ao método de cálculo e à especificação detalhada.
![Estrutura apresentada como exemplo](/pt/webimage/031198/3304005/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Edifício residencial em alvenaria](/pt/webimage/034877/3397366/EN_1.jpg?mw=512&hash=260f0b94692c0df1052c0bd3f9a8f4f98fea69b7)
![Ativação de normas para assistentes de carga](/pt/webimage/027834/3218759/1._en.png?mw=512&hash=16f860c38686e034dadab441d2334987f3d4ab85)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Função 002443 | Controlo do estado da fenda para a verificação da deformação e largura da fenda](/pt/webimage/032308/3372879/01-pt_PF2443.png?mw=512&hash=f03a7f1d5e73c3738b99081f9b793e57be33173d)
A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.
As seguintes configurações podem ser ativadas:
- Estado fendilhado calculado a partir da carga associada
- Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
- Estado de fendilhação independente da carga
![Função 002415 | Segmentação melhorada para as verificações de deformação](/pt/webimage/032122/3372140/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
No separador "Apoios de cálculo e flecha" em "Editar a barra", as barras podem ser segmentadas claramente utilizando janelas de entrada otimizadas. Dependendo dos apoios, aqui os limites de deformação para vigas em consola e vigas de vão único são utilizados automaticamente.
Ao definir o apoio de cálculo na direção correspondente no início e final da barra e nos nós intermédios, o programa reconhece automaticamente os segmentos e os comprimentos de segmentos com os quais a deformação permitida está relacionada. Também reconhece automaticamente se é uma viga ou uma consola utilizando os apoios de cálculo definidos. A atribuição manual, como nas versões anteriores (RFEM 5), já não é necessária.
Os comprimentos de referência na tabela podem ser alterados com a opção "Comprimentos definidos pelo utilizador". O comprimento de segmento correspondente é sempre utilizado por defeito. O comprimento de referência pode ser ajustado se divergir do comprimento de segmento (por exemplo, no caso de barras curvas).
![Função 002416 | Visualização de resultados através do plano de recorte](/pt/webimage/032133/3372741/ClippingEbene_EN.jpg?mw=512&hash=d3971d5a6846c92d3334b593636f1de8c4d2f199)
Esta função também contribui para uma apresentação clara dos seus resultados. Os planos de recorte são planos de corte que pode colocar livremente no modelo. A área à frente ou por trás do respetivo plano será ocultada na visualização. Assim pode, por exemplo, apresentar os resultados numa intersecção ou num sólido de forma clara e organizada.
![Função 002423 | Representação dos resultados em sólidos](/pt/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Os resultados das tensões de sólido podem ser representados como pontos 3D coloridos nos elementos finitos.
