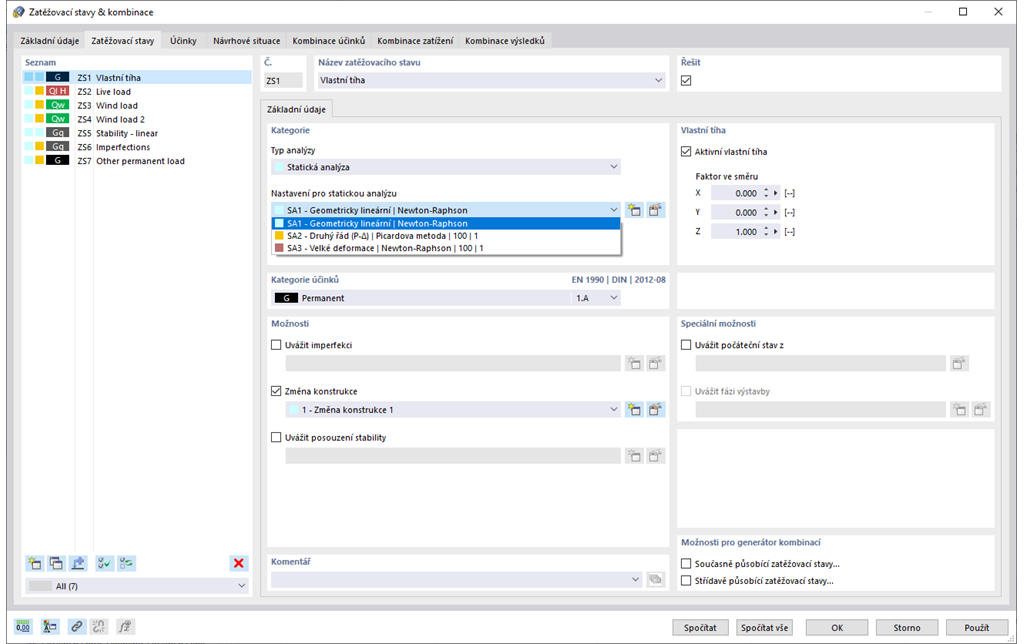

Vyberte si individuálně vhodné parametry výpočtu pro svůj projekt: Výpočet lze provést pro všechny typy prutů podle teorie I., II. nebo III. řádu. Tuto volbu máme jak pro zatěžovací stavy, tak pro kombinace zatížení. Pro zatěžovací stavy, kombinace zatížení a kombinace výsledků lze specificky nastavit další parametry výpočtu, což zaručuje vysokou flexibilitu s ohledem na metodu výpočtu a podrobné specifikace.
Trvání: 00:00:45 min
Databáze znalostí
Trvání: 00:00:56 min
Trvání: 00:00:46 min
Trvání: 00:00:06 min
Trvání: 00:00:59 min
Trvání: 00:00:55 min
Trvání: 00:00:45 min
Trvání: 00:00:50 min

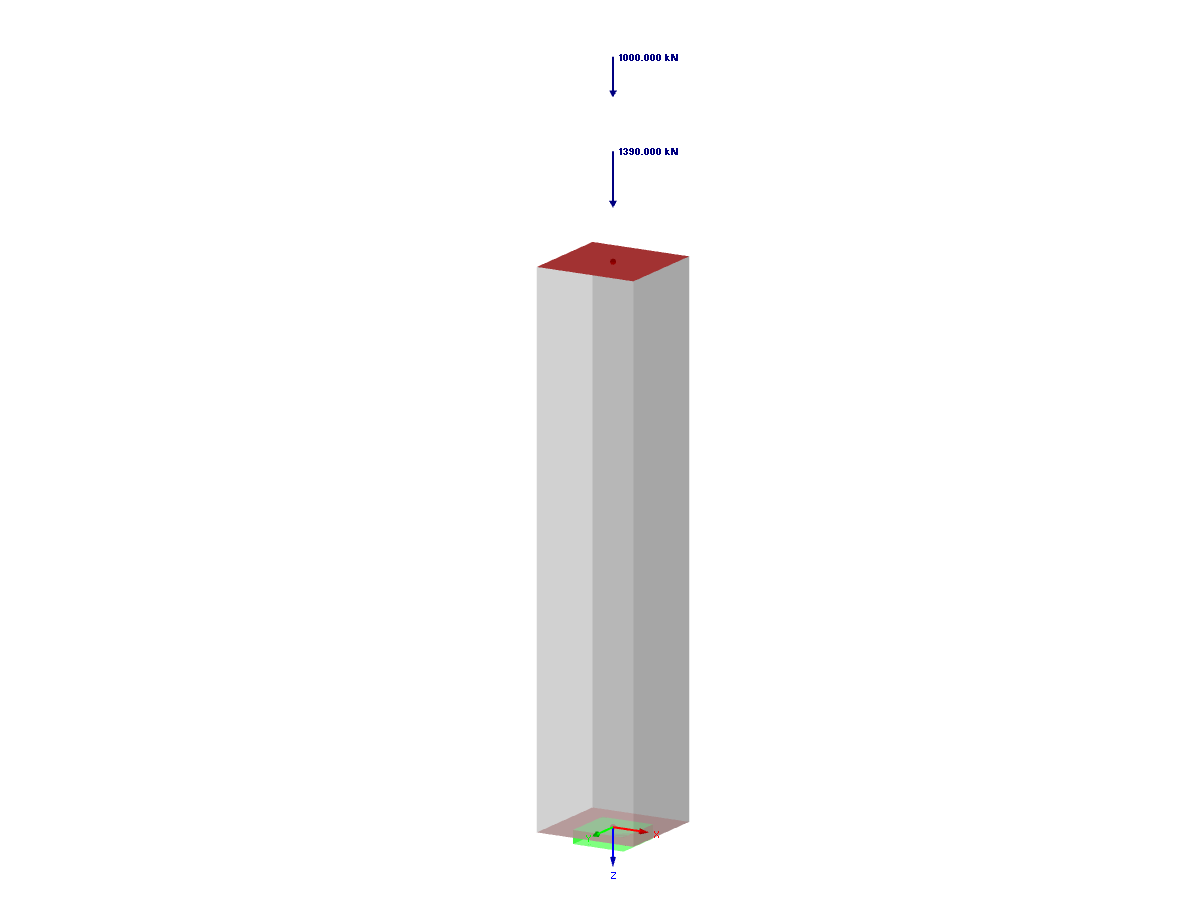

Tento příspěvek přináší porovnání s řešením v článku: Výpočet betonových sloupů namáhaných v osovém tlaku v modulu RF-CONCRETE Members. Stejný teoretický základ, který jsme uplatnili v modulu RF-CONCRETE Members, nyní znovu použijeme v modulu RF-CONCRETE Columns. Cílem je porovnat různé vstupní parametry a výsledky výpočtu ve dvou přídavných modulech pro posouzení betonových prutů typu sloup.

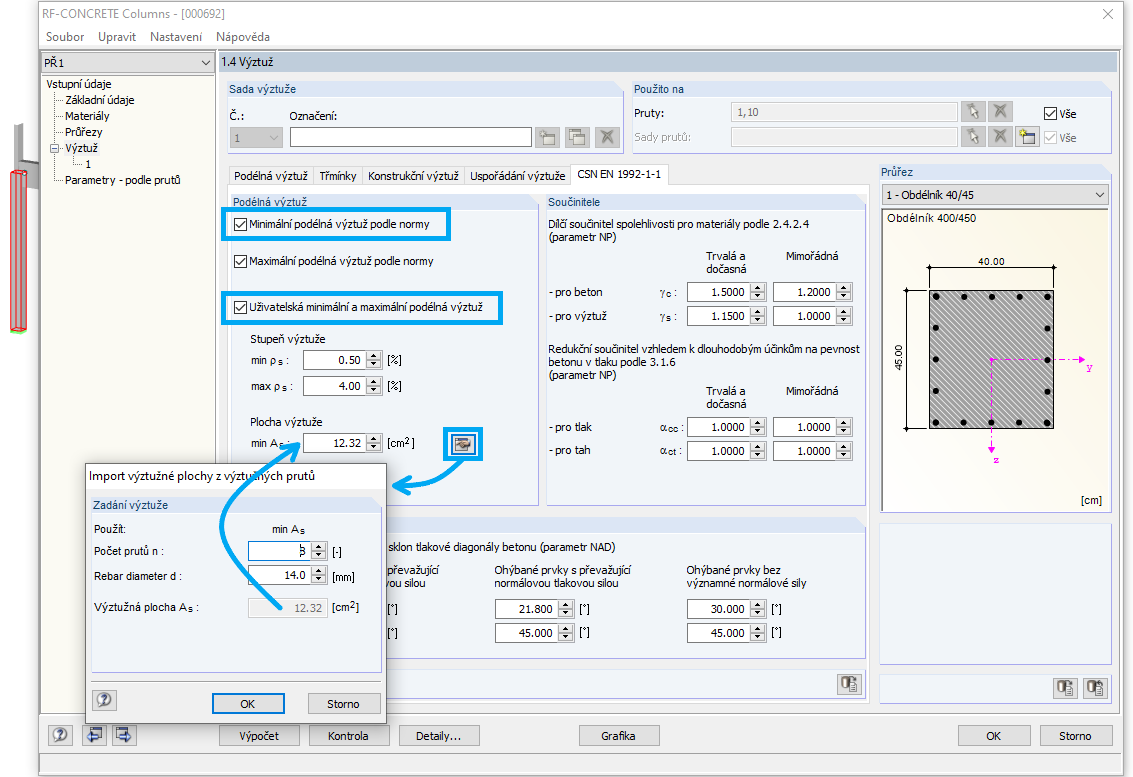

V přídavném modulu RF-/CONCRETE Columns jsou k dispozici různé metody stanovení minimální podélné výztuže. Minimální výztuž může být zvolena podle použité návrhové normy nebo zadaná uživatelem.
V tomto příspěvku se budeme zabývat prvky, na jejichž průřez působí současně ohybový moment, posouvající síla a osová tlaková nebo tahová síla. V našem příkladu ovšem nebudeme uvažovat namáhání posouvající silou.
K běžným úlohám při návrhu železobetonových konstrukcí patří také posuzování tlačených prvků při dvouosém namáhání ohybem. V následujícím příspěvku popíšeme různé postupy v souladu s článkem 5.8.9 normy EN 1992-1-1, které lze uplatnit při návrhu tlačených prvků namáhaných dvouosým ohybem v případě použití metody založené na jmenovité křivosti podle článku 5.8.8.

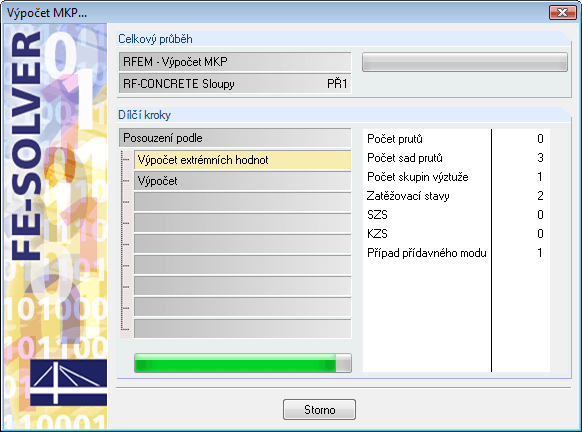

Posouzení spolehlivosti proti porušení ohybem vyžaduje analýzu rozhodujících míst sloupu s ohledem na normálovou sílu i momenty. Pro posouzení únosnosti ve smyku se dále zohlední místa s extrémními hodnotami smykových sil. Během výpočtu se zkoumá, zda postačuje standardní posouzení anebo je nutné posoudit sloup včetně momentů analýzou druhého řádu. K tomu poslouží předem zadané údaje. Výpočet se dělí do čtyř částí:
- Výpočetní kroky nezávislé na zatížení
- Iterační výpočet rozhodujícího zatížení s ohledem na proměnnou nutnou výztuž
- Stanovení navržené výztuže pro rozhodující vnitřní síly
- Stanovení spolehlivosti pro všechny návrhové vnitřní síly s ohledem na navrženou výztuž
RF-/CONCRETE Columns vypočítá tímto způsobem návrh optimalizované výztuže a související účinky.

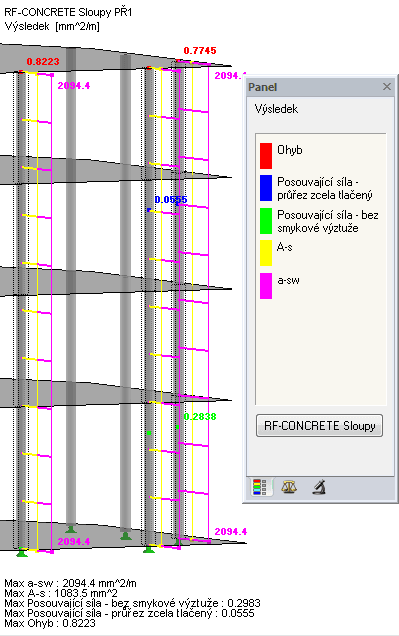

Po úspěšném skončení výpočtu jsou výsledky uspořádány v přehledných tabulkách. Zobrazí se také všechny mezihodnoty, a výpočty jsou tedy ověřitelné.
Návrhy podélné a smykové výztuže zohledňují všechny konstrukční parametry. Výztuž je znázorněna 3D výkresem včetně rozměrů. Návrh výztuže lze dále upravovat dle individuálních požadavků. 3D grafika znázorňuje přesný průběh protažení a napětí na průřezu.
Pokud některé posouzení požární odolnosti nevyhovuje, zvyšuje modul nutnou výztuž až do okamžiku, kdy jsou všechna posouzení úspěšná nebo již není žádné vhodné uspořádání výztuže k dispozici. Sloupy a jejich výztuže lze vizualizovat ve 3D renderování i v pracovním okně programu RFEM/RSTAB. Do tiskového protokolu lze zahrnout nejen vstupní tabulky a tabulky výsledků včetně detailů posouzení, ale také všechny grafiky. Tím je zaručena srozumitelná a přehledná dokumentace.
Pruty, které se mají posoudit, jsou například převzaty přímo z programu RFEM/RSTAB. Na základě zatěžovacích stavů, kombinací zatížení a kombinací výsledků se pomocí lineárně pružného výpočtu určí vnitřní síly vybraných prutů. Při zohlednění dotvarování betonu je nutné definovat zatížení, které dotvarování způsobuje. Materiály jsou přednastaveny v programu RFEM/RSTAB a mohou se dále upravovat v přídavném modulu RF-/CONCRETE Columns. Databáze materiálů obsahuje materiálové charakteristiky dané příslušnou normou.

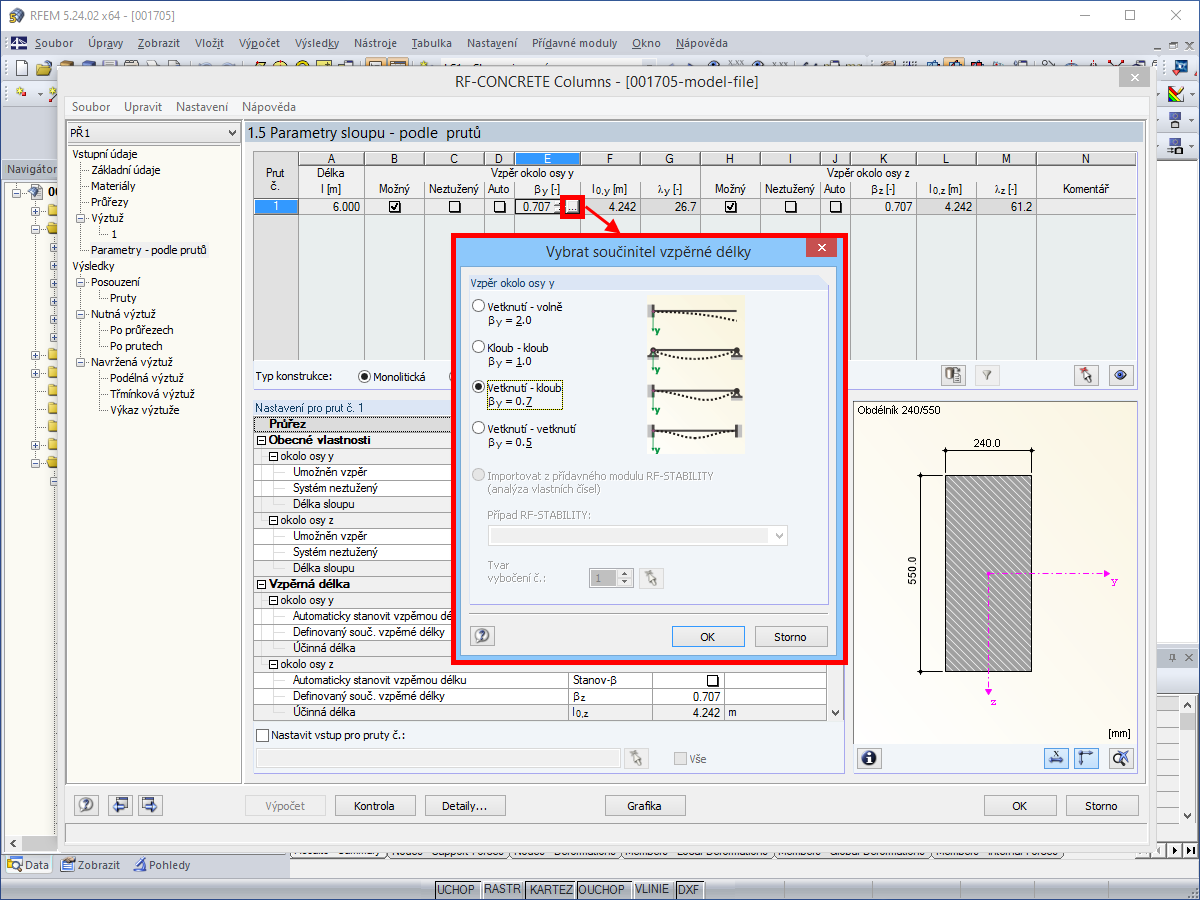

Bez velké námahy lze definovat konstrukční vlastnosti sloupu a také zadání pro stanovení potřebné podélné a smykové výztuže. Součinitel vzpěrné délky ß se může zadat ručně, určit automaticky v programu RF-/CONCRETE Columns nebo importovat z přídavného modulu RF-STABILITY/RSBUCK.
Program umožňuje nastavení podrobných údajů pro posouzení požární odolnosti podle EN 1992-1-2, například je možné definovat strany průřezu vystavené požáru.
V addonu 'Nelineární chování materiálu' můžete použít pro betonové dílce materiálový model Anizotropní | Poškození pro betonové konstrukční prvky. Tento materiálový model umožňuje zohlednit poškození betonu u prutů, ploch a těles.
Individuální pracovní diagram lze definovat pomocí tabulky, parametrického zadání pro generování pracovního diagramu nebo pomocí parametrů předem definovaných normou. Kromě toho je možné zohlednit účinek tahového zpevnění.
Pro výztuž jsou k dispozici oba nelineární materiálové modely „Izotropní | plastický (pruty)“ a „Izotropní | nelineárně elastický (pruty)“.
Dlouhodobé účinky dotvarování a smršťování betonu je možné zohlednit pomocí nově uvolněného typu analýzy „Statická analýza | Dotvarování & smrštění (lineární)“. Dotvarování se zohledňuje protažením pracovního diagramu betonu součinitelem (1+phi) a smršťování jako předběžné přetvoření betonu. Pomocí addonu „Časově závislá analýza (TDA)“ lze provést podrobnější časově závislé analýzy.
Při porovnání přídavného modulu RF-CONCRETE Columns s jiným programem pro posuzování dostávám odlišné výsledky. Jak lze tyto rozdíly vysvětlit?
Rozhodující je kritérium posouzení proVEd/VRd,c, i když by měla být navržena smyková výztuž. Dále chybí posouzení VEd/VRds. Čím to je?
Jaká metoda výpočtu je základem pro posouzení stability v přídavném modulu RF-CONCRETE Columns?
Je možné v přídavném modulu RF-CONCRETE Columns zadat nerovnoměrnou výztuž?
Jak mohu vybrat průměr výztužných prutů, který není k dispozici v seznamu možných průměrů, pro posouzení železobetonových prutových konstrukcí?
Jak mohu dodatečně redukovat stanovenou navrženou podélnou výztuž v přídavném modulu RF-CONCRETE Columns?
