Posouzení na smyk v CONCRETE Columns

Rozhodující je kritérium posouzení proVEd/VRd,c, i když by měla být navržena smyková výztuž. Dále chybí posouzení VEd/VRds. Čím to je?

Odpověď:

V přídavném modulu se posouzení na smyk provádí v následujícím pořadí:

  1. VEd/VRd,c
  2. VEd/VRd,max
  3. VEd/VRd,s

Im Zuge von VEd/VRd,max wird dabei die Druckstrebenneigung und im Zuge von VEd/VRd,s wird die Bewehrungsmenge iterativ bestimmt.

Ist bei der Nachweisführung VEd/VRd,max nicht erfüllt, wird der anschließende Nachweis VEd/VRd,s nicht geführt und es wird das Nachweiskriterium VEd/VRd,c ausgegeben.

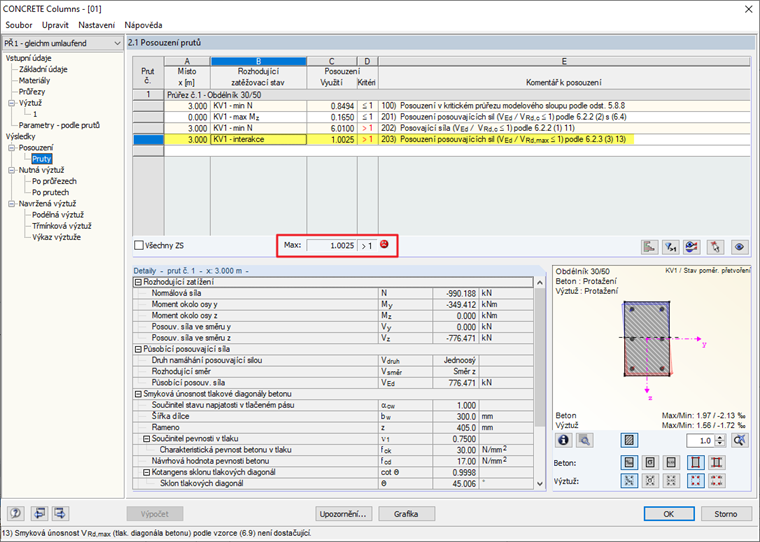

Překročení VRd, max a zobrazení návrhového kritéria VEd/VRd, c
Překročení VRd, max a zobrazení návrhového kritéria VEd/VRd, c
