Verificação ao corte no CONCRETE Columns

O critério de verificação paraVEd/VRd,c é apresentado como determinante, embora deva ser dimensionada uma armadura de corte. Além disso, falta a verificação VEd/VRds. Porquê?

Resposta:

No módulo adicional, a verificação da força de corte é realizada pela seguinte ordem:

  1. VEd/VRd,c
  2. VEd/VRd,max
  3. VEd/VRd,s

Im Zuge von VEd/VRd,max wird dabei die Druckstrebenneigung und im Zuge von VEd/VRd,s wird die Bewehrungsmenge iterativ bestimmt.

Ist bei der Nachweisführung VEd/VRd,max nicht erfüllt, wird der anschließende Nachweis VEd/VRd,s nicht geführt und es wird das Nachweiskriterium VEd/VRd,c ausgegeben.

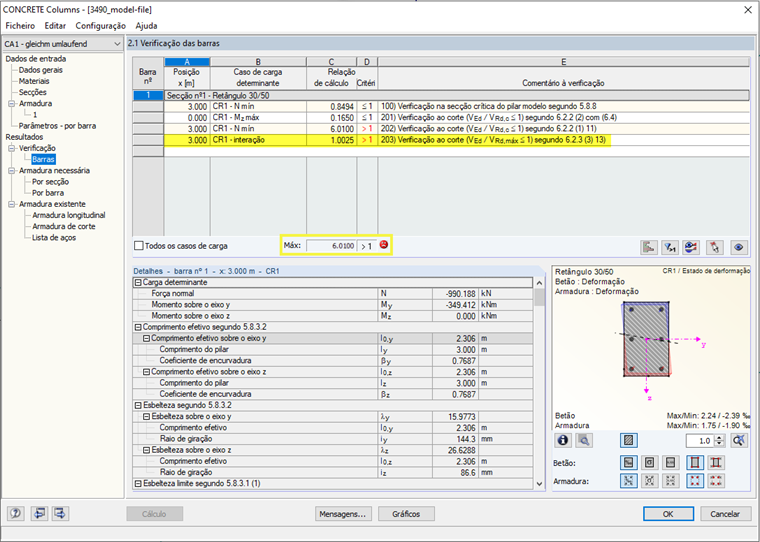

VRd,máx e saída do critério de verificação VEd/VRd,c excedidos
VRd,máx e saída do critério de verificação VEd/VRd,c excedidos
