Na tomto modelu bylo vysvětleno zadání minimální podélné výztuže pro železobetonové sloupy v modulu RF-/CONCRETE Columns.
Model použitý v

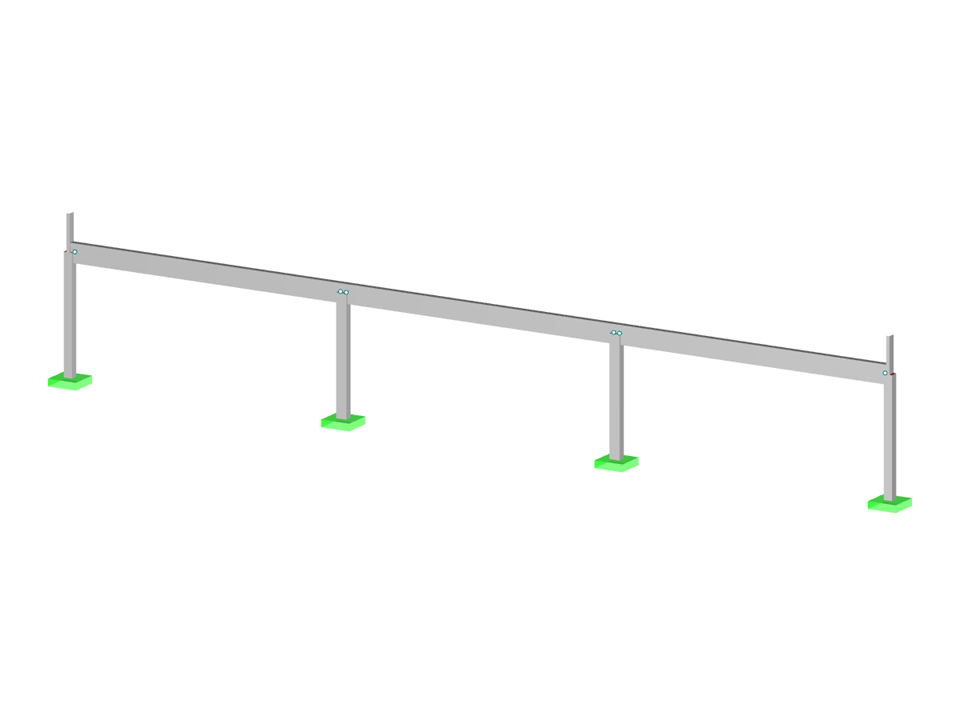

Okrajové sloupy
| Počet uzlů | 12 |
| Počet linií | 11 |
| Počet prutů | 11 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 37,920 t |
| Rozměry (metrické) | 45,000 x 8,100 x 0,000 m |
| Rozměry (imperiální) | 147.64 x 26.57 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
