Dipl.-Ing. (FH) Alexander Meierhofer
2021-03-24

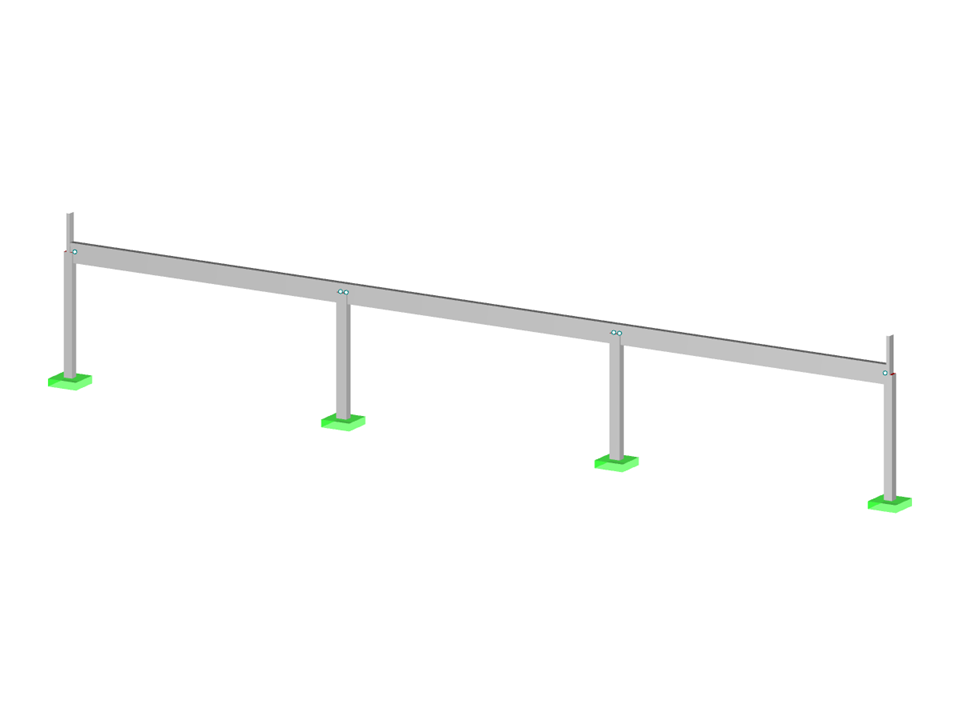

Colonne del bordo
  • Descrizione
  • Recensioni (0)

Questo modello dimostra la definizione dell'armatura longitudinale minima per le colonne in calcestruzzo armato in RF-/BETON Stützen. Attraverso calcoli pratici, viene spiegata con precisione l'armatura minima richiesta per pilastri esterni. Inoltre, il modello fornisce informazioni dettagliate su pilastri esterni, colonne, nonché su pilastri in calcestruzzo e calcestruzzo armato. La visualizzazione supporta la comprensione della disposizione dell'armatura, illustrando in modo chiaro nuovi approcci nella progettazione.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Armatura longitudinale minima per pilastri di bordo

Numero di nodi 12
Numero di linee 11
Numero di aste 11
Numero di casi di carico 3
Nr. di combinazioni di carico 4
Nr. di combinazioni di risultati 4
Peso totale 37,920 t
Dimensioni (metriche) 45.500 x 0.500 x 8.350 m
Dimensioni (imperiali) 149.28 x 1.64 x 27.4 feet
Versione del programma 5.28.00

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
