Tento model znázorňuje jednotlivý sloup vystavený pouze střednímu tlaku podle požadavků normy EN-1992-1-1 a ukazuje, jak analytický software RFEM v kombinaci s přídavným modulem RF-CONCRETE Members, který automatizuje návrh výztuže, stanoví nutnou výztuž. Integrované grafické znázornění ukazuje přesnou konfiguraci a uspořádání výztuže i kritické rozměry prvku. Tento přístup dokazuje účinnost automatizovaných analýz při optimalizaci výpočtu výztuže v betonových konstrukcích.
Model použitý v
Celkem
Tato stránka má 0 uživatelských hodnocení.
| 5 hvězdiček | ||
| 4 hvězdičky | ||
| 3 hvězdičky | ||
| 2 hvězdičky | ||
| 1 hvězdička |

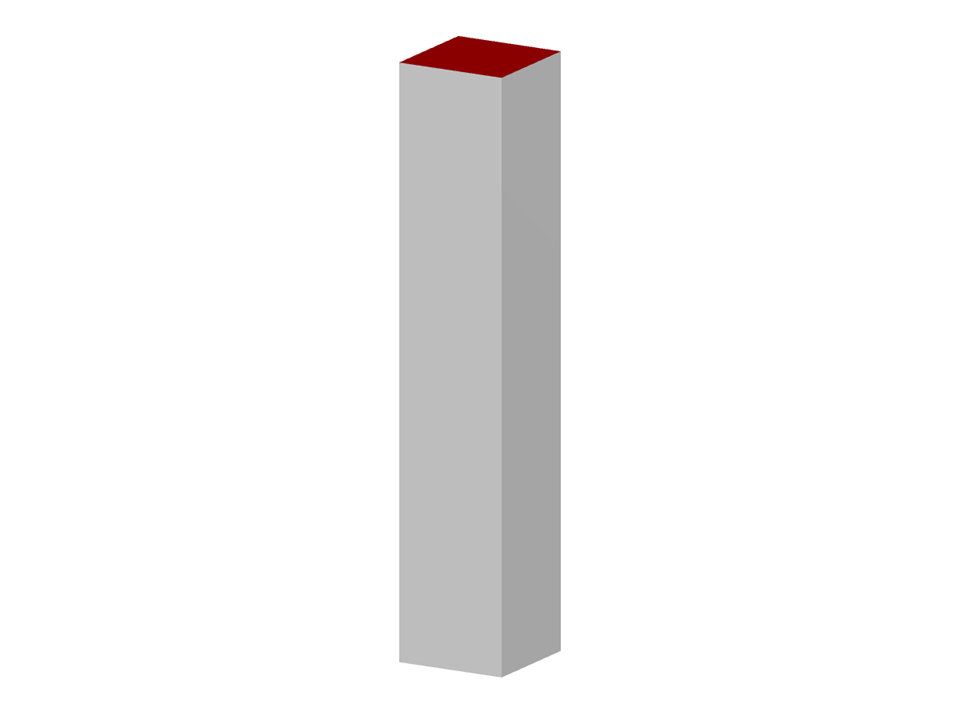

Jednoduchý sloup namáhaný tlakem podle EN 1992-1-1
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 2 |
| Celková hmotnost | 0,840 t |
| Rozměry (metrické) | 0,091 x 0,091 x 2,146 m |
| Rozměry (imperiální) | 0.3 x 0.3 x 7.04 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
